Toyota NOAH/VOXYREAR DOOR LOCK & HANDLE

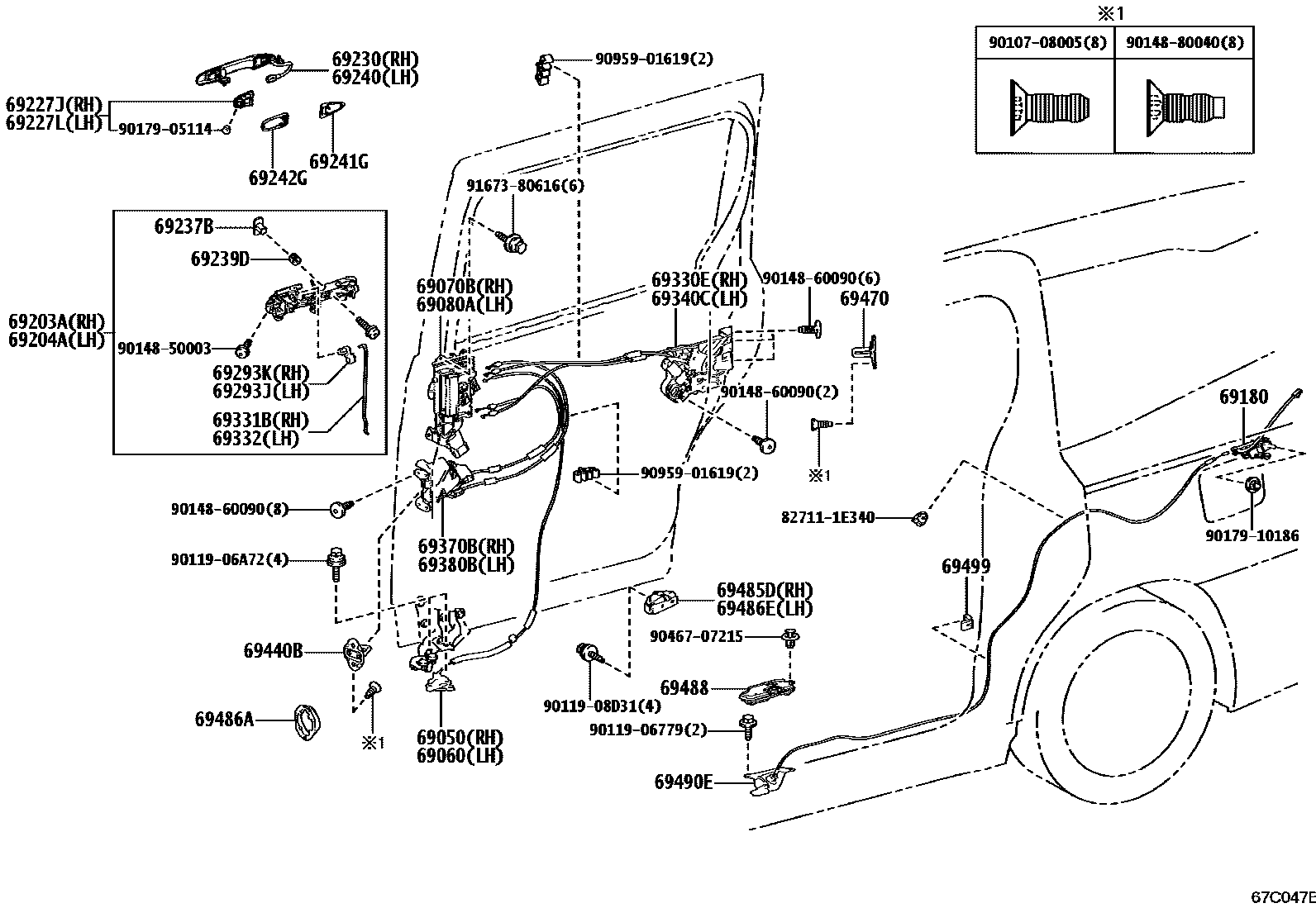

Parts diagram
69050LOCK ASSY, SLIDE DOOR FULL OPEN STOP, RH
main69305-V1010i202201
69060LOCK ASSY, SLIDE DOOR FULL OPEN STOP, LH
main69306-V1010i202201-202501
69070BHANDLE ASSY, SLIDE DOOR, INSIDE, W/CHILD LOCK LEVER, RH
main69070-V1010-C0i202201-202210
BLACK,TRIM0#,2#
main69070-V1011-C0i202211-202404
BLACK,TRIM0#,2#
main69070-V1012-C0i202405
BLACK,TRIM2#
main69070-V1020-C0i202201-202210
BLACK,TRIM2#
main69070-V1021-C0i202211-202404
BLACK,TRIM2#
main69070-V1022i202405-202501
main69070-V1030-B0i202201-202210
SILVER,TRIM2#
main69070-V1031-B0i202211-202404
SILVER,TRIM2#
main69070-V1032-B0i202405
SILVER,TRIM2#
69080AHANDLE ASSY, SLIDE DOOR, INSIDE, W/CHILD LOCK LEVER, LH
main69080-V1020-C0i202201-202210
BLACK,TRIM0#,2#; BLACK,TRIM2#
main69080-V1021-C0i202211-202404
BLACK,TRIM0#,2#; BLACK,TRIM2#
main69080-V1022i202405-202501
main69080-V1022-C0i202405
BLACK,TRIM2#
main69080-V1030-B0i202201-202210
SILVER,TRIM2#
main69080-V1031-B0i202211-202404
SILVER,TRIM2#
main69080-V1032-B0i202405
SILVER,TRIM2#
69180CONTROL ASSY, SLIDE DOOR HALF OPEN STOPPER
main69180-V1010i202201-202501
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-V1010i202201-202405
main69203-V1011i202406
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-V1010i202201-202405
main69204-V1011i202406-202501
69227JCOVER, REAR DOOR OUTSIDE HANDLE, RH
main69217-V1010i202201-202501
BLACK
69227LCOVER, REAR DOOR OUTSIDE HANDLE, LH
main69217-V1010i202201-202501
BLACK
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-28140-A0i202201-202501
WHITE PEARL CS.,070
main69210-28140-B0i202201-202501
METAL STREAM ME,1K0
main69210-28140-B1i202201-202502
MASSIVE GRAY,1L6
main69210-28140-C0i202201-202501
ATTITUDE BLACK MC.,218
main69210-28140-C1i202201-202502
SPARKLING BLACK PEARL CS.,220
main69210-28140-C2i202201-202501
GLITTER BLACK GF.,226
main69210-28140-D0i202201-202501
RED M.M.,3R3
main69210-28150-A0i202201-202502
WHITE PEARL CS.,070
main69210-28150-B0i202201
METAL STREAM ME,1K0
main69210-28150-C0i202201
ATTITUDE BLACK MC.,218
main69210-28150-C1i202201-202502
SPARKLING BLACK PEARL CS.,220
main69210-28150-E0i202201-202502
STEEL BLONDE ME.,4X1
69237BNUT, REAR DOOR HANDLE
main69237-62010×2i202201
69239DBUSH, REAR DOOR HANDLE
main69239-47010×2i202201
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-28140-A0i202201-202502
WHITE PEARL CS.,070
main69210-28140-B0i202201-202501
METAL STREAM ME,1K0
main69210-28140-B1i202201-202502
MASSIVE GRAY,1L6
main69210-28140-C0i202201-202501
ATTITUDE BLACK MC.,218
main69210-28140-C1i202201-202502
SPARKLING BLACK PEARL CS.,220
main69210-28140-C2i202201
GLITTER BLACK GF.,226
main69210-28140-D0i202201-202501
RED M.M.,3R3
main69210-28140-E0i202201-202502
STEEL BLONDE ME.,4X1
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69242-47030×2i202201-202501
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69241-47020×2i202310
FRAME NO.=8XXXXXX
main69241-V2030×2i202310
FRAME NO.=0XXXXXX
69293JSNAP, REAR DOOR OUTSIDE HANDLE, LH
main69293-28040i202201-202501
69293KSNAP, REAR DOOR OUTSIDE HANDLE, RH
main69293-28030i202201-202501
69330ELOCK ASSY, SLIDE DOOR, RH
main69200-V1010i202201-202307
main69200-V1011i202308-202406
main69200-V1012i202407
main69200-V1020i202201-202307
main69200-V1021i202308-202406
main69200-V1022i202407-202501
69331BROD, REAR DOOR LOCK OPEN, RH
main69331-V1010i202201-202405
main69331-V1011i202406-202501
69332ROD, REAR DOOR LOCK OPEN, LH
main69332-V1010i202201-202405
main69332-V1011i202406-202501
69340CLOCK ASSY, SLIDE DOOR, REAR LH
main69300-V1020i202201-202307
main69300-V1021i202308-202406
main69300-V1022i202407-202501
69370BLOCK ASSY, SLIDE DOOR, FRONT RH
main69370-V1010i202201-202501
69380BLOCK ASSY, SLIDE DOOR, FRONT LH
main69380-V1010i202201
69440BPLATE ASSY, SLIDE DOOR FRONT LOCK STRIKER
main69440-08050×2i202201-202501
69470PLATE ASSY, SLIDE DOOR LOCK STRIKER
main69470-58010×2i202201-202501
69485DSTRIKER, SLIDE DOOR OPEN, RH
main69485-V1010i202201-202501
69486ACOVER, SLIDE DOOR FRONT LOCK STRIKER
main69486-15020×2i202201-202501
69486ESTRIKER, SLIDE DOOR OPEN, LH
main69486-V1010i202201-202501
69488SEAL, SLIDE DOOR HALF OPEN STOPPER COVER
main69488-V1010i202201-202501
69490ESTOPPER ASSY, SLIDE DOOR HALF OPEN
main69490-V1010i202201-202501
69499CLIP, SLIDE DOOR HALF OPEN STOPPER CABLE
main69499-28020i202201-202501
827111E340WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9010708005
9011906779
9011906A72
9011908D31
9014850003
9014860090
9014880040
9017905114
9017910186
9046707215
9095901619
9167380616

44 parts on this diagram · 1 diagram in section

REAR DOOR LOCK & HANDLE for Toyota NOAH/VOXY

This section contains 44 genuine Toyota parts for the REAR DOOR LOCK & HANDLE system of the Toyota NOAH/VOXY. Key components include: LOCK ASSY, SLIDE DOOR FULL OPEN STOP, RH, LOCK ASSY, SLIDE DOOR FULL OPEN STOP, LH, HANDLE ASSY, SLIDE DOOR, INSIDE, W/CHILD LOCK LEVER, RH, HANDLE ASSY, SLIDE DOOR, INSIDE, W/CHILD LOCK LEVER, LH, CONTROL ASSY, SLIDE DOOR HALF OPEN STOPPER.
