Toyota NOAH/VOXY/ESQUIREWINDSHIELD WASHER

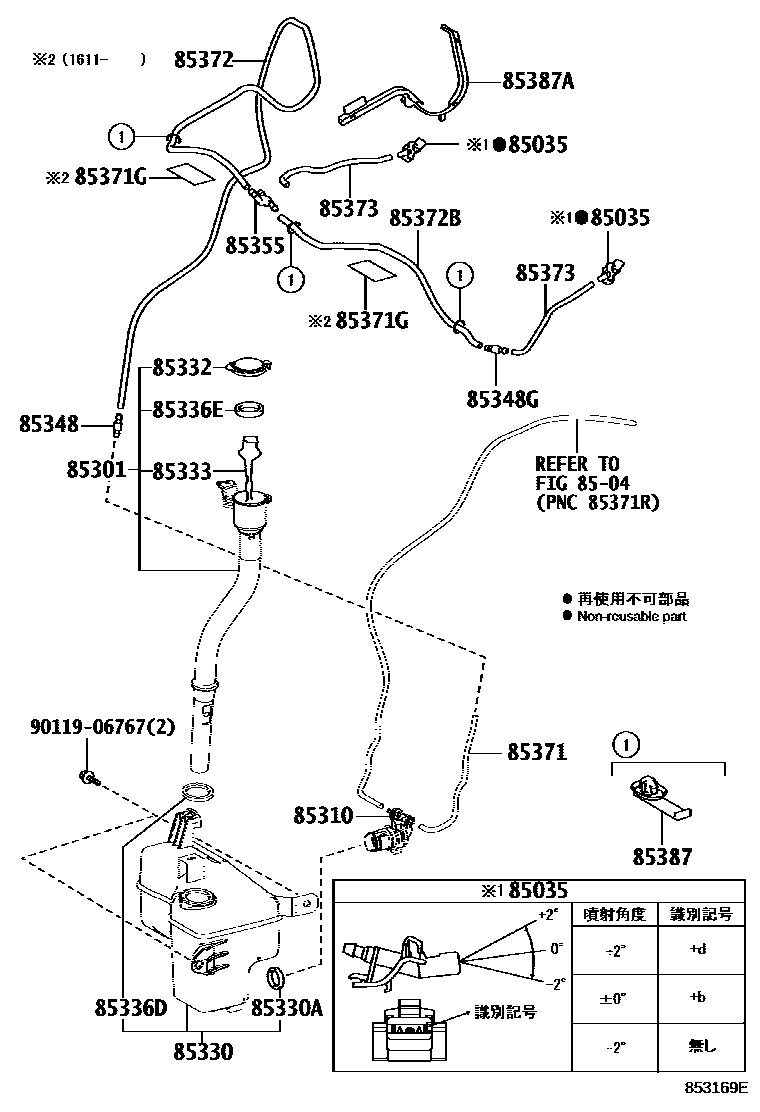

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-30220×2i201706-202004
main85381-30230×2i201401-201706
main85381-30240×2i201401-201706
8504
85301INLET SUB-ASSY, WASHER
main85301-28110i201401-201706
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-12350i201401-201706
85330JAR ASSY, WINDSHIELD WASHER
main85315-28340i201401-201706
85330ABUSH, WINDSHIELD WASHER JAR
main85336-60300i201401-201706
85332CAP, WINDSHIELD WASHER JAR
main85316-16070i201401-201706
85333FILTER, WINDSHIELD WASHER JAR
main85312-47020i201401-201706
85336DPACKING, WINDSHIELD WASHER JAR
main85336-30160i201401-201706
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-42320i201706
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i201401-201706
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i201401-201706
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i201401-201706
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i201401-201706
85371GPROTECTOR, FRONT WASHER
main85389-28A60×2i201611-201706
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33803i201401-201403
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i201401-201706
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080×2i201401-201706
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main82711-52090×3i201401-201706
85387ACLAMP, WASHER, NO.2
main85387-28A60i201401-201706
9011906767

21 parts on this diagram · 1 diagram in section
