Toyota NOAH/VOXY/ESQUIRE — SWITCH & RELAY & COMPUTER

0001 1����� & ��������� 0002 1����� 0003 1�������� 0004 1�������� 0005 1�������� �������� 0006 1�������� �������� 0007 1��� 0008 1������������ 1/2 0009 1������������ 2/2 0010 1������������ 1/2 0011 1������������ 2/2 0012 1������������ 0013 1������������ 1/2 0014 1������������ 1/2 0015 1������������ 2/2 0016 1������� 0017 1���(����������) 0018 1���(�������������� - ��������0019 1���(�����������������) 0020 1��� & ��� 0021 1��� & ������� 0022 1��� & �������

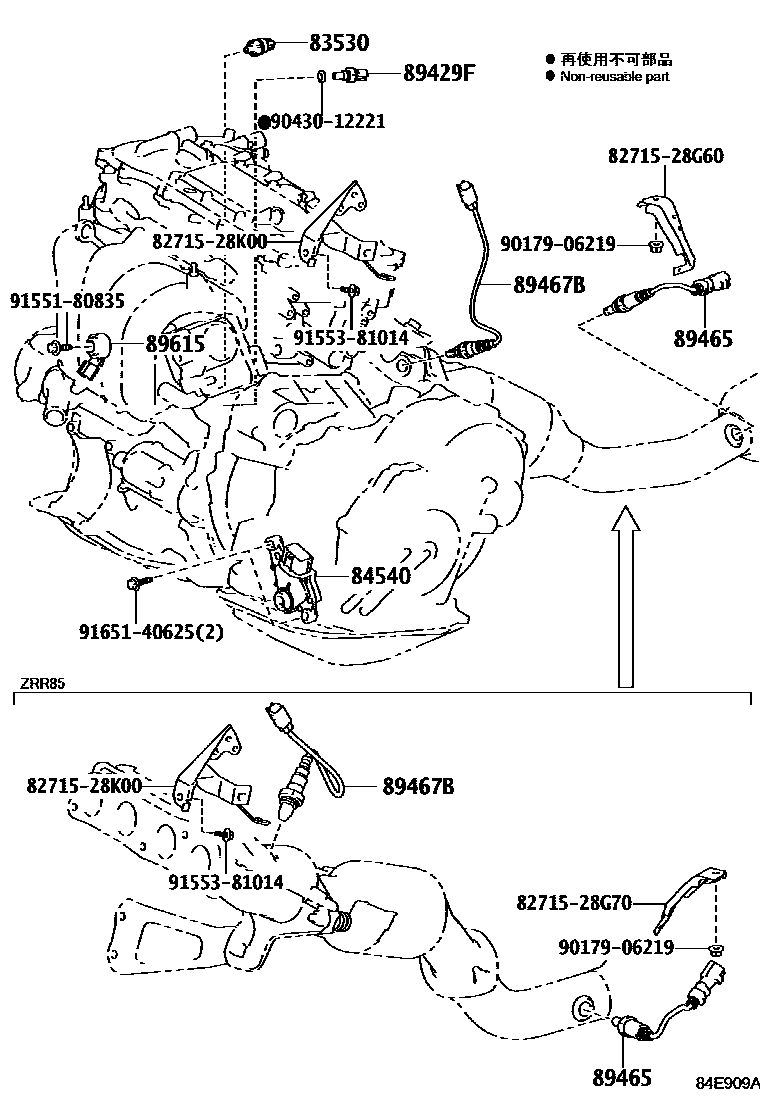

83530SWITCH ASSY, OIL PRESSURE (FOR ENGINE)

main83530-12050iZRR8#201401-201402

sub83530-12060

main83530-28020iZRR8#,ZWR80201402-201706

main83530-60020iZRR8#,ZWR80201402-201706

84540SWITCH ASSY, NEUTRAL START

main84540-28030iZRR8#201401-201706

89429FSENSOR, TEMPERATURE

main89429-12010iZRR8#..(ESQIR,VOXY)..(V,X,XI)201706-202004

89465SENSOR, OXYGEN

main89465-28470iZRR8#..(ESQIR,VOXY)..(V,X,XI)201706-202004

main89465-28480iZWR80..(ESQIR,VOXY)..(V,X,XI)201706-202004

89467BSENSOR, AIR FUEL RATIO

main89467-52060iZRR8#,ZWR80201401-201706

89615SENSOR, KNOCK CONTROL

main89615-20090iZRR8#,ZWR80201401-201706

8271528G60BRACKET,WIRING HARNESS CLAMP

main82715-28G60

8271528G70BRACKET,WIRING HARNESS CLAMP

main82715-28G70

8271528K00BRACKET,WIRING HARNESS CLAMP

main82715-28K00

9017906219

main90179-06219

9043012221

main90430-12221

9155180835

main91551-80835

9155381014

main91553-81014

9165140625

main91651-40625

14 parts on this diagram · 22 diagrams in section
