Toyota MATRIXHEADLAMP

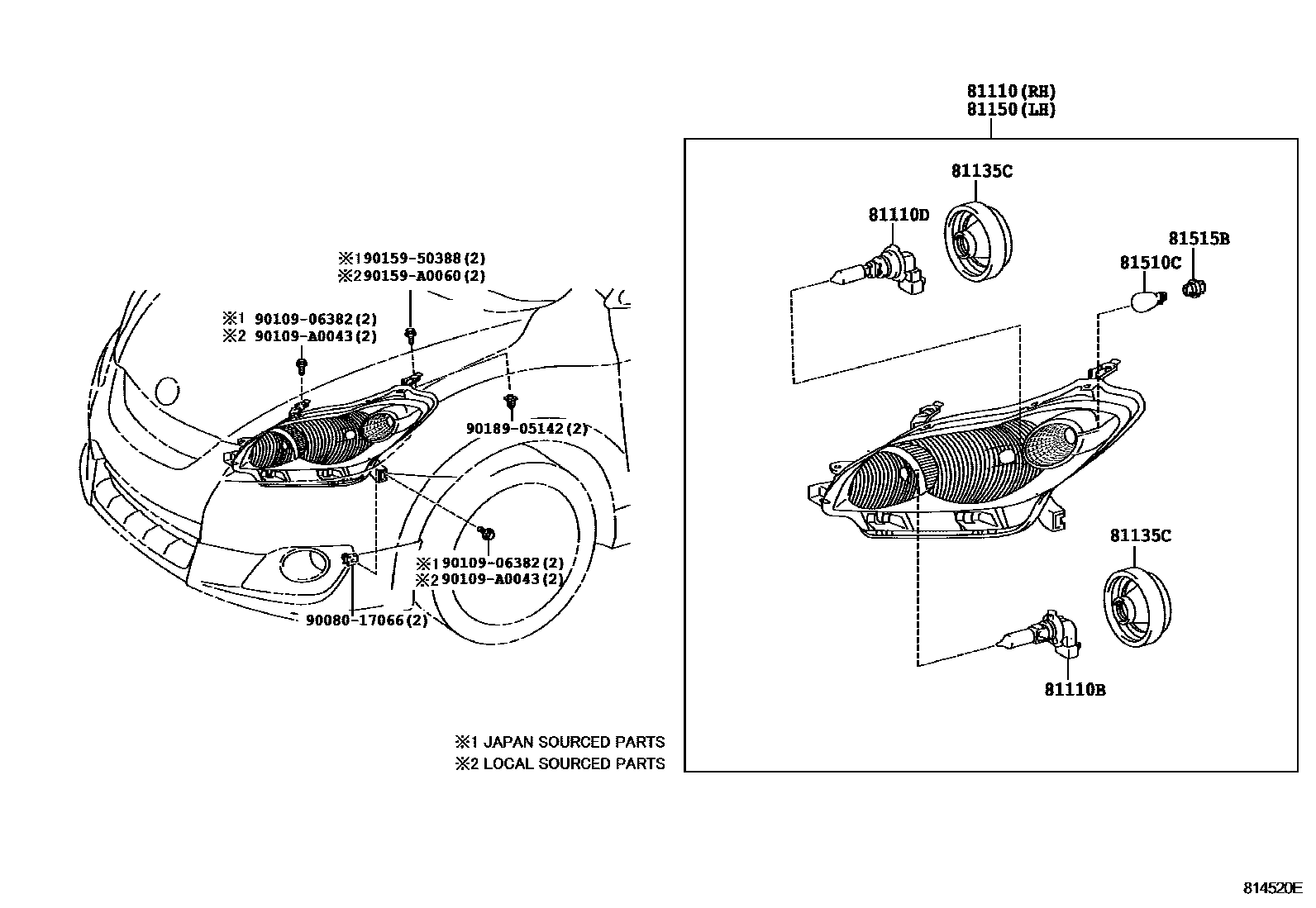

Parts diagram
81110HEADLAMP ASSY, RH
main81110-02650i200801-201012
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13046×2i200801-201012
12V65W(SAE),60W(ECE)
81110DBULB(FOR HEADLAMP, NO.2)
main90981-13047×2i200801-201012
12V 51W,HALOGEN
81135CCOVER, HEADLAMP BACK, NO.1
main90075-60084×4i200801-201012
81150HEADLAMP ASSY, LH
main81150-02650i200801-201012
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-AF003×2i200801-201012
12V 30/8W
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90069-81093×2i200801-201012
9008017066
9010906382
90109A0043
9015950388
90159A0060
9018905142

13 parts on this diagram · 1 diagram in section

HEADLAMP for Toyota MATRIX

This section contains 13 genuine Toyota parts for the HEADLAMP system of the Toyota MATRIX. Key components include: HEADLAMP ASSY, RH, BULB(FOR HEADLAMP, NO.1), BULB(FOR HEADLAMP, NO.2), COVER, HEADLAMP BACK, NO.1, HEADLAMP ASSY, LH.
