Toyota MARK XWINDSHIELD WASHER

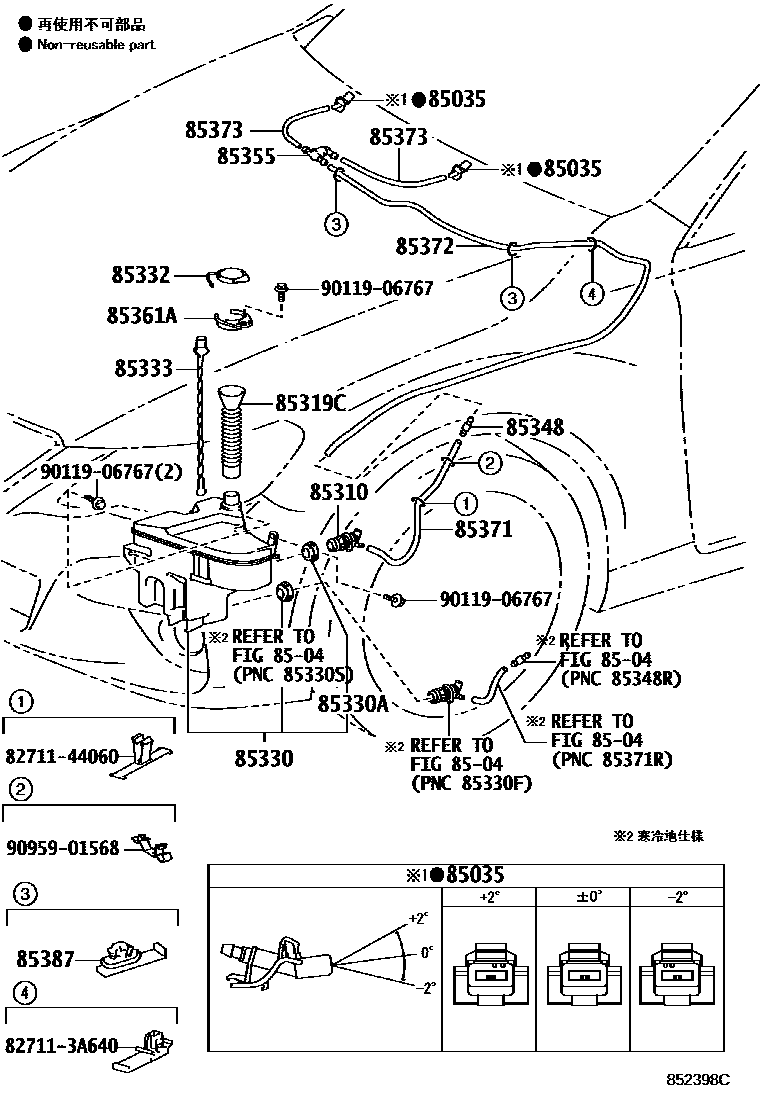

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-12300×2i201208-201611
main85381-12310×2i201208-201611
main85381-12320×2i200910-201208
8504
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-21010i200910-201208
85319CHOSE, WASHER
main85319-30360i200910-201208
85330JAR ASSY, WINDSHIELD WASHER
main85315-22270supersedes 85315-30360i200910-201208
85330ABUSH, WINDSHIELD WASHER JAR
main85336-60300i200910-201208
85332CAP, WINDSHIELD WASHER JAR
main85316-48060i200910-201208
85333FILTER, WINDSHIELD WASHER JAR
main85312-30080i200910-201208
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200910-201208
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i200910-201208
85361ABRACKET, WINDSHIELD WASHER, NO.1
main85337-48060i200910-201208
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33589i200910-201208
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080×2i200910-201208
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main82711-52090×2i200910-201208
827113A640WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271144060WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906767
9095901568

19 parts on this diagram · 1 diagram in section
