Toyota MARK XELECTRONIC FUEL INJECTION SYSTEM

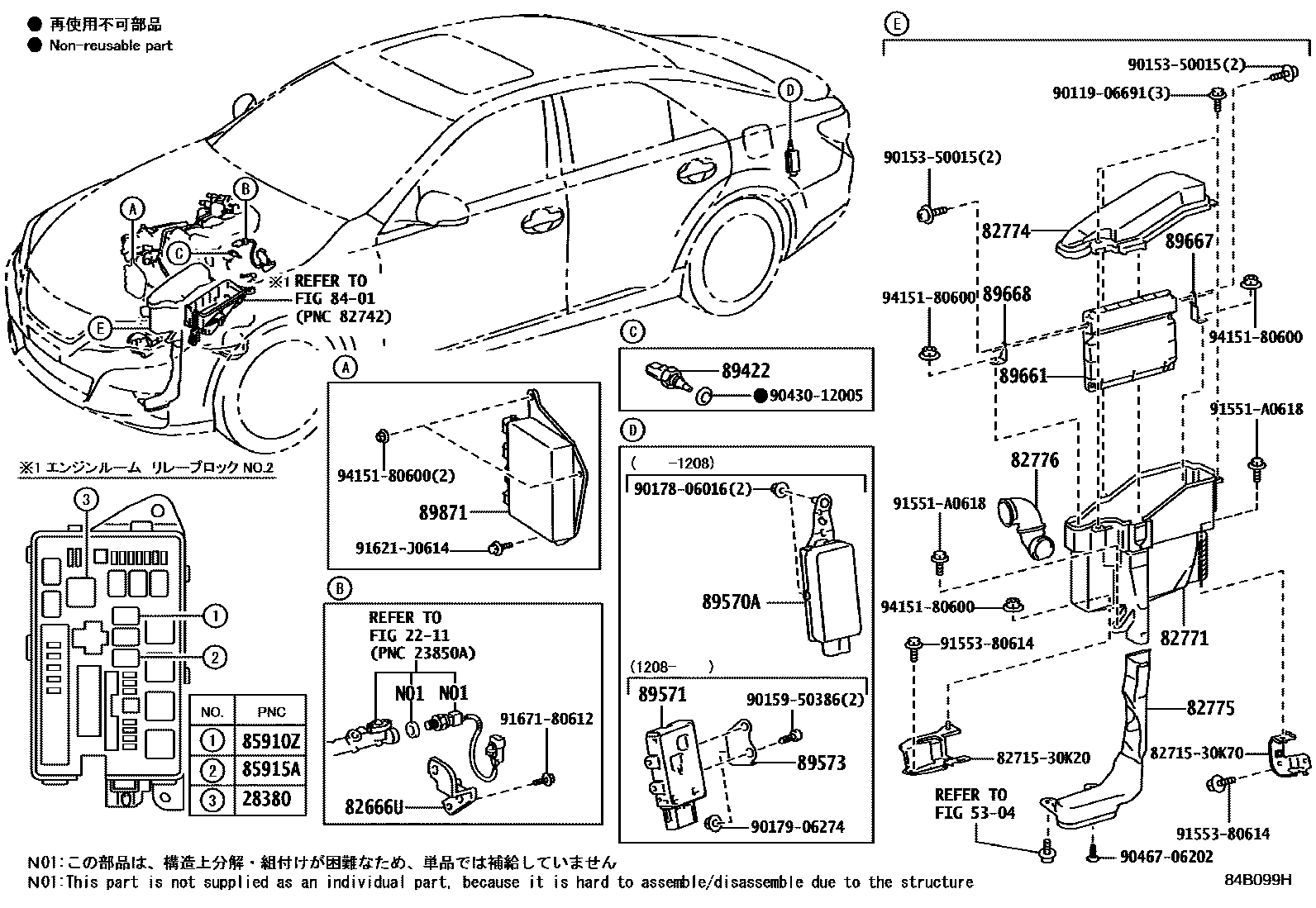

Parts diagram
2211
28380RELAY ASSY, FUEL PUMP
main90987-03003i200910-201208
5304
82666UHOLDER, CONNECTOR
main82666-30780i200910-201208
82771BOX, ENGINE ROOM ECU
main82771-30060i200910-201208
82774COVER, ENGINE ROOM ECU
main82774-22010i200910-201208
82775DUCT, ENGINE ROOM ECU INLET
main82775-22020i200910-201208
82776DUCT, ENGINE ROOM ECU OUTLET
main82776-22040i200910-201208
8401
85910ZRELAY, INJECTION (FOR EFI)
main90987-02027i200910-201208
85915ARELAY, MAIN
main90987-02027i200910-201208
89422SENSOR, WATER TEMPERATURE (FOR E.F.I.)
main89422-33030i200910-201208
89570ACOMPUTER ASSY, FUEL PUMP CONTROL
main89570-22200i200910-201208
main89570-30300i201611
89571COMPUTER, FUEL PUMP CONTROL
main89571-34070i201208-201611
89573BRACKET, FUEL PUMP CONTROL COMPUTER
main89573-22020i201208-201611
89661COMPUTER, ENGINE CONTROL
main89661-22A50i200910-201208
main89661-22A60i200910-201208
main89661-22A70i200910-201208
main89661-22B30i201208-201210
main89661-22B31i201211-201611
main89661-22B40i201208-201211
main89661-22B41i201211-201611
main89661-22B50i201208-201211
main89661-22B51i201211-201611
main89661-22B70i201611
main89661-22B80i201611
main89661-22A40i201505-201510
main89661-22B90supersedes 89661-22B60i201709
main89661-22C00i201709
main89661-22C10supersedes 89661-22B60i201903
89667BRACKET, ENGINE CONTROL COMPUTER
main89667-30300i200910-201208
89668BRACKET, ENGINE CONTROL COMPUTER, NO.2
main89668-30280i200910-201208
89871DRIVER, INJECTOR
main89871-53010i200910-201208
8271530K20BRACKET,WIRING HARNESS CLAMP
8271530K70BRACKET,WIRING HARNESS CLAMP
9011906691
9015350015
9015950386
9017806016
9017906274
9043012005
9046706202
91551A0618
9155380614
91621J0614
9167180612
9415180600

33 parts on this diagram · 2 diagrams in section
