Toyota LEXUS UX300EREAR BUMPER & BUMPER STAY

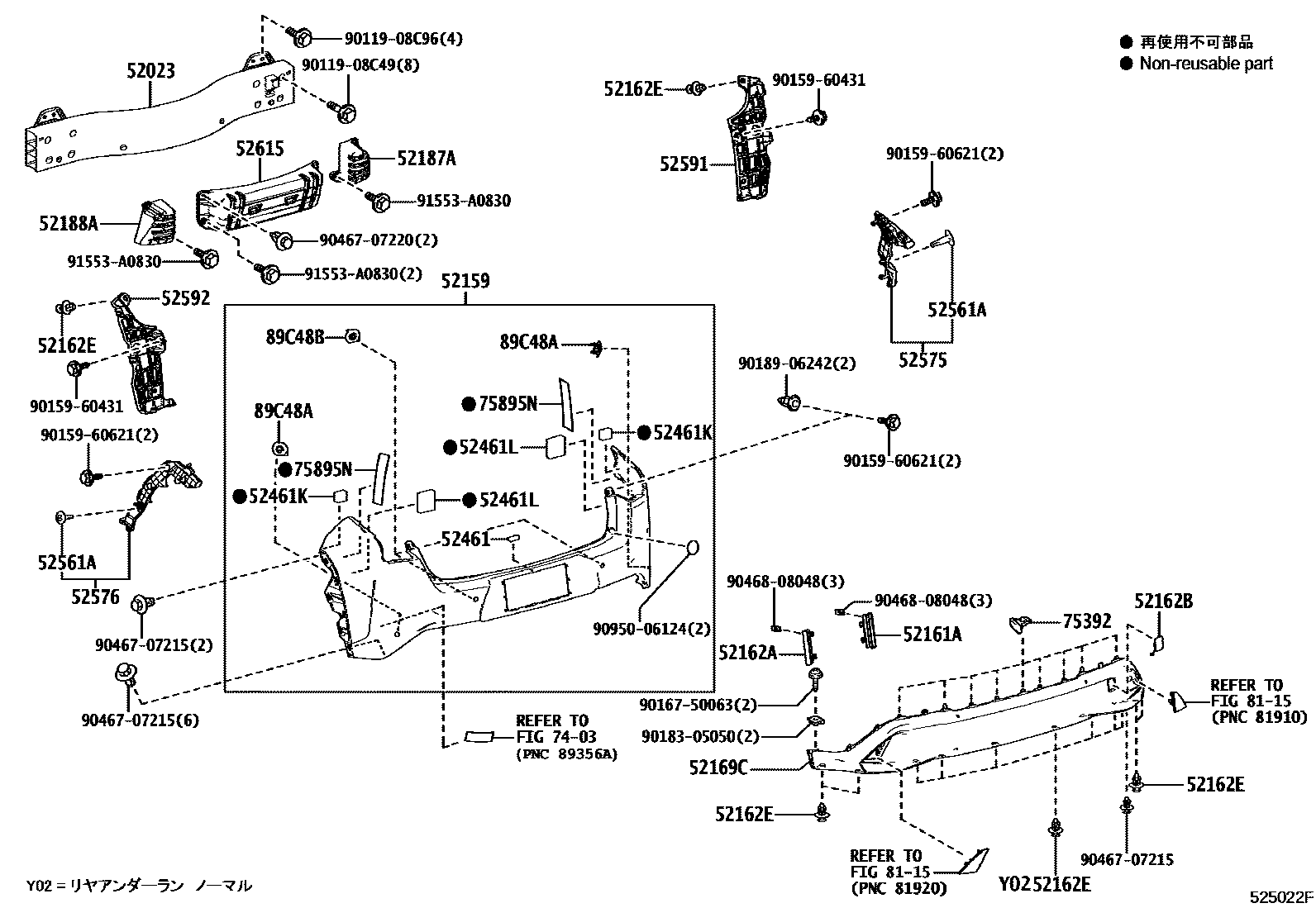

Parts diagram
52023REINFORCEMENT SUB-ASSY, REAR BUMPER
main52023-76020i202102
52159COVER, REAR BUMPER
main52159-76922-A1i202102
SONIC QUARTZ,085
main52159-76922-B0i202102
MERCURY GRAY MC.,1H9
main52159-76922-B1i202102-202108
PLATINUM SILVER ME.,1J4
main52159-76922-B2i202102
SONIC TITANIUM,1J7
main52159-76922-B3i202108
SONIC CHROME,1L1
main52159-76922-C0i202102
BLACK,212
main52159-76922-C1i202102
GRAPHITE BLACK GF.,223
main52159-76922-D0i202102
MADDER RED,3T2
main52159-76922-E0i202102-202108
AMBER CS.,4X2
main52159-76922-E1i202102
BLAZING CARNELIAN CONTRAS,4Y1
main52159-76922-G0i202102
TERRANE KHAKI M.M.,6X4
main52159-76922-J1i202102
CELESTIAL BLUE GF.,8Y6
52161APIECE, REAR BUMPER, RH
main52161-76020-A1i202102
SONIC QUARTZ,085
main52161-76020-B0i202102
MERCURY GRAY MC.,1H9
main52161-76020-B1i202102-202108
PLATINUM SILVER ME.,1J4
main52161-76020-B2i202102
SONIC TITANIUM,1J7
main52161-76020-B3i202108
SONIC CHROME,1L1
main52161-76020-C0i202102
BLACK,212
main52161-76020-C1i202102
GRAPHITE BLACK GF.,223
main52161-76020-D0i202102
MADDER RED,3T2
main52161-76020-E0i202102-202108
AMBER CS.,4X2
main52161-76020-E1i202102
BLAZING CARNELIAN CONTRAS,4Y1
main52161-76020-G0i202102
TERRANE KHAKI M.M.,6X4
main52161-76020-J1i202102
CELESTIAL BLUE GF.,8Y6
52162APIECE, REAR BUMPER, LH
main52162-76060-A1i202102
SONIC QUARTZ,085
main52162-76060-B0i202102
MERCURY GRAY MC.,1H9
main52162-76060-B1i202102-202108
PLATINUM SILVER ME.,1J4
main52162-76060-B2i202102
SONIC TITANIUM,1J7
main52162-76060-B3i202108
SONIC CHROME,1L1
main52162-76060-C0i202102
BLACK,212
main52162-76060-C1i202102
GRAPHITE BLACK GF.,223
main52162-76060-D0i202102
MADDER RED,3T2
main52162-76060-E0i202102-202108
AMBER CS.,4X2
main52162-76060-E1i202102
BLAZING CARNELIAN CONTRAS,4Y1
main52162-76060-G0i202102
TERRANE KHAKI M.M.,6X4
main52162-76060-J1i202102
CELESTIAL BLUE GF.,8Y6
52162BPLATE, REAR BUMPER, NO.1
main52162-76040i202102-202103
main52162-76041i202103
52162EPIECE, REAR BUMPER
main52161-16010i202102
52169CCOVER, REAR BUMPER, LOWER
main52169-76080i202102-202103
main52169-76081i202103
52187AREINFORCEMENT, REAR BUMPER ARM, RH
main52187-76020i202102
52188AREINFORCEMENT, REAR BUMPER ARM, LH
main52188-76020i202102
52461PAD, REAR BUMPER, CENTER
main52461-47010i202102
52461KPAD, REAR BUMPER, NO.1
main52461-76010i202102
52461LPAD, REAR BUMPER, NO.2
main52461-76020i202102
52561ACLIP(FOR REAR BUMPER RETAINER)
main90467-09237i202102
52575RETAINER, REAR BUMPER SIDE, RH
main52575-76020i202102
52576RETAINER, REAR BUMPER SIDE, LH
main52576-76020i202102
52591SEAL, REAR BUMPER SIDE, RH
main52591-76020i202102
52592SEAL, REAR BUMPER SIDE, LH
main52592-76020i202102
52615ABSORBER, REAR BUMPER ENERGY
main52615-76010i202102
7403
75392RETAINER, OUTSIDE MOULDING
main75392-35220i202102
75895NTAPE, MOULDING, NO.1
main75895-53010i202102
8115
89C48ARETAINER, ULTRASONIC SENSOR, REAR CORNER
main89348-12070-A3i202102
main89348-12070-B3i202102
main89348-12070-B4i202102-202108
main89348-12070-B5i202102
main89348-12070-C1i202102
main89348-12070-C2i202102
main89348-12070-D1i202102
main89348-12070-E1i202102-202108
main89348-12070-E2i202102
main89348-12070-G1i202102
main89348-12070-J3i202102
main89348-12070-P1i202108
main89348-12140-A3i202102
main89348-12140-B3i202102
main89348-12140-B4i202102-202108
main89348-12140-B5i202102
main89348-12140-C1i202102
main89348-12140-C2i202102
main89348-12140-D1i202102
main89348-12140-E1i202102-202108
main89348-12140-E2i202102
main89348-12140-G1i202102
main89348-12140-J3i202102
main89348-12140-P1i202108
89C48BRETAINER, ULTRASONIC SENSOR, REAR CENTER
main89348-12070-A3i202102
main89348-12070-B3i202102
main89348-12070-B4i202102-202108
main89348-12070-B5i202102
main89348-12070-C1i202102
main89348-12070-C2i202102
main89348-12070-D1i202102
main89348-12070-E1i202102-202108
main89348-12070-E2i202102
main89348-12070-G1i202102
main89348-12070-J3i202102
main89348-12070-P1i202108
main89348-12140-A3i202102
main89348-12140-B3i202102
main89348-12140-B4i202102-202108
main89348-12140-B5i202102
main89348-12140-C1i202102
main89348-12140-C2i202102
main89348-12140-D1i202102
main89348-12140-E1i202102-202108
main89348-12140-E2i202102
main89348-12140-G1i202102
main89348-12140-J3i202102
main89348-12140-P1i202108
9011908C49
9011908C96
9015960431
9015960621
9016750063
9018305050
9018906242
9046707215
9046707220
9046808048
9095006124
91553A0830

36 parts on this diagram · 1 diagram in section
