Toyota LEXUS UX300EFRONT DOOR LOCK & HANDLE

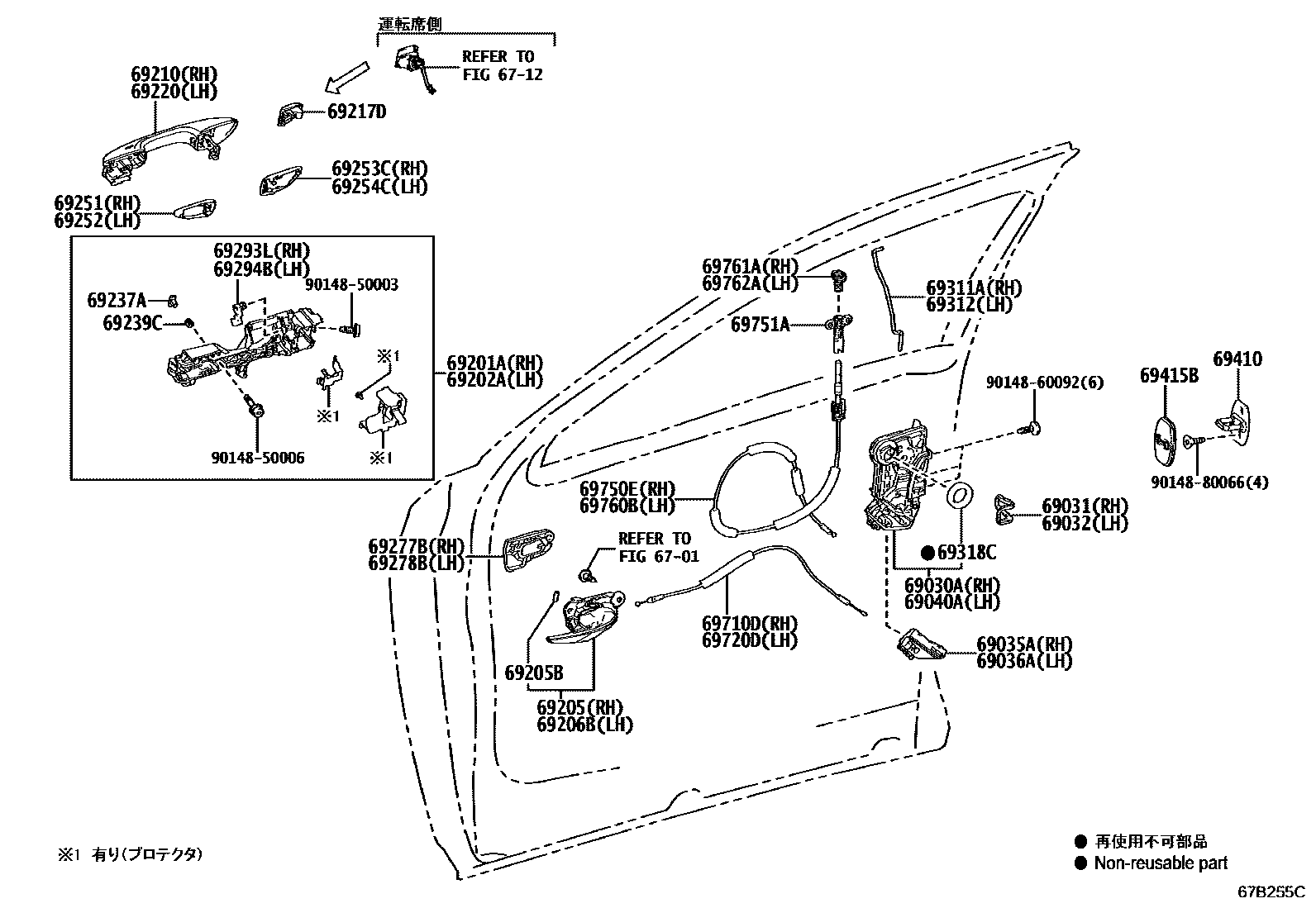

Parts diagram
6701
6712
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-76011i202102
69031COVER SET, DOOR LOCK, RH
main69031-76010i202102
69032COVER SET, DOOR LOCK, LH
main69032-76010i202102
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-30010i202102
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-30010i202102
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-76011i202102
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-76030i202102
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-76040i202102
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69270-76010i202102
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main69275-30070i202102
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69280-76010i202102
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-33161-A1i202102
SONIC QUARTZ,085
main69210-33161-B0i202102
MERCURY GRAY MC.,1H9
main69210-33161-B1i202102-202108
PLATINUM SILVER ME.,1J4
main69210-33161-B2i202102
SONIC TITANIUM,1J7
main69210-33161-B3i202108
SONIC CHROME,1L1
main69210-33161-C0i202102
BLACK,212
main69210-33161-C1i202102
GRAPHITE BLACK GF.,223
main69210-33161-D1i202102
MADDER RED,3T2
main69210-33161-E1i202102-202108
AMBER CS.,4X2
main69210-33161-E2i202102
BLAZING CARNELIAN CONTRAS,4Y1
main69210-33161-G1i202102
TERRANE KHAKI M.M.,6X4
main69210-33161-J2i202102
CELESTIAL BLUE GF.,8Y6
69217DCOVER, FRONT DOOR OUTSIDE HANDLE
main69218-50060i202102
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-33071-A1i202102
SONIC QUARTZ,085
main69220-33071-B0i202102
MERCURY GRAY MC.,1H9
main69220-33071-B1i202102-202108
PLATINUM SILVER ME.,1J4
main69220-33071-B2i202102
SONIC TITANIUM,1J7
main69220-33071-B3i202108
SONIC CHROME,1L1
main69220-33071-C0i202102
BLACK,212
main69220-33071-C1i202102
GRAPHITE BLACK GF.,223
main69220-33071-D1i202102
MADDER RED,3T2
main69220-33071-E1i202102-202108
AMBER CS.,4X2
main69220-33071-E2i202102
BLAZING CARNELIAN CONTRAS,4Y1
main69220-33071-G1i202102
TERRANE KHAKI M.M.,6X4
main69220-33071-J2i202102
CELESTIAL BLUE GF.,8Y6
69237ANUT, FRONT DOOR HANDLE
main69237-62010i202102
69239CBUSH, FRONT DOOR HANDLE
main69239-47010i202102
69251PAD, FRONT DOOR OUTSIDE HANDLE, FRONT RH
main69241-50040i202102
69252PAD, FRONT DOOR OUTSIDE HANDLE, FRONT LH
main69242-50040i202102
69253CPAD, FRONT DOOR OUTSIDE HANDLE, REAR RH
main69241-50050i202102
69254CPAD, FRONT DOOR OUTSIDE HANDLE, REAR LH
main69242-50050i202102
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-76040i202102
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-76040i202102
69293LSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i202102
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i202102
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-76020i202102
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-76020i202102
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i202102
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-30060i202102-202208
main69410-76010i202208
69415BCOVER, DOOR LOCK STRIKER, FRONT
main69415-76011i202102
69710DCABLE, FRONT DOOR LOCK REMOTE CONTROL, RH(FOR OPEN LEVER)
main69710-76020i202102
69720DCABLE, FRONT DOOR LOCK REMOTE CONTROL, LH(FOR OPEN LEVER)
main69710-76020i202102
69750ECABLE, FRONT DOOR INSIDE LOCKING, RH(FOR LOCK / UNLOCK KNOB)
main69750-76021i202102
69751AHOLDER, DOOR LOCKING(FOR FRONT DOOR)
main69751-76010i202102
69760BCABLE, FRONT DOOR INSIDE LOCKING, LH(FOR LOCK / UNLOCK KNOB)
main69750-76021i202102
69761ABEZEL, DOOR LOCK CONTROL KNOB, RH
main69761-76010-C0i202102
BLACK,TRIM0#,1#,2#,4#,8#
69762ABEZEL, DOOR LOCK CONTROL KNOB, LH
main69761-76010-C0i202102
BLACK,TRIM0#,1#,2#,4#,8#
9014850003
9014850006
9014860092
9014880066

42 parts on this diagram · 1 diagram in section
