Toyota LEXUS SC430ANTENNA

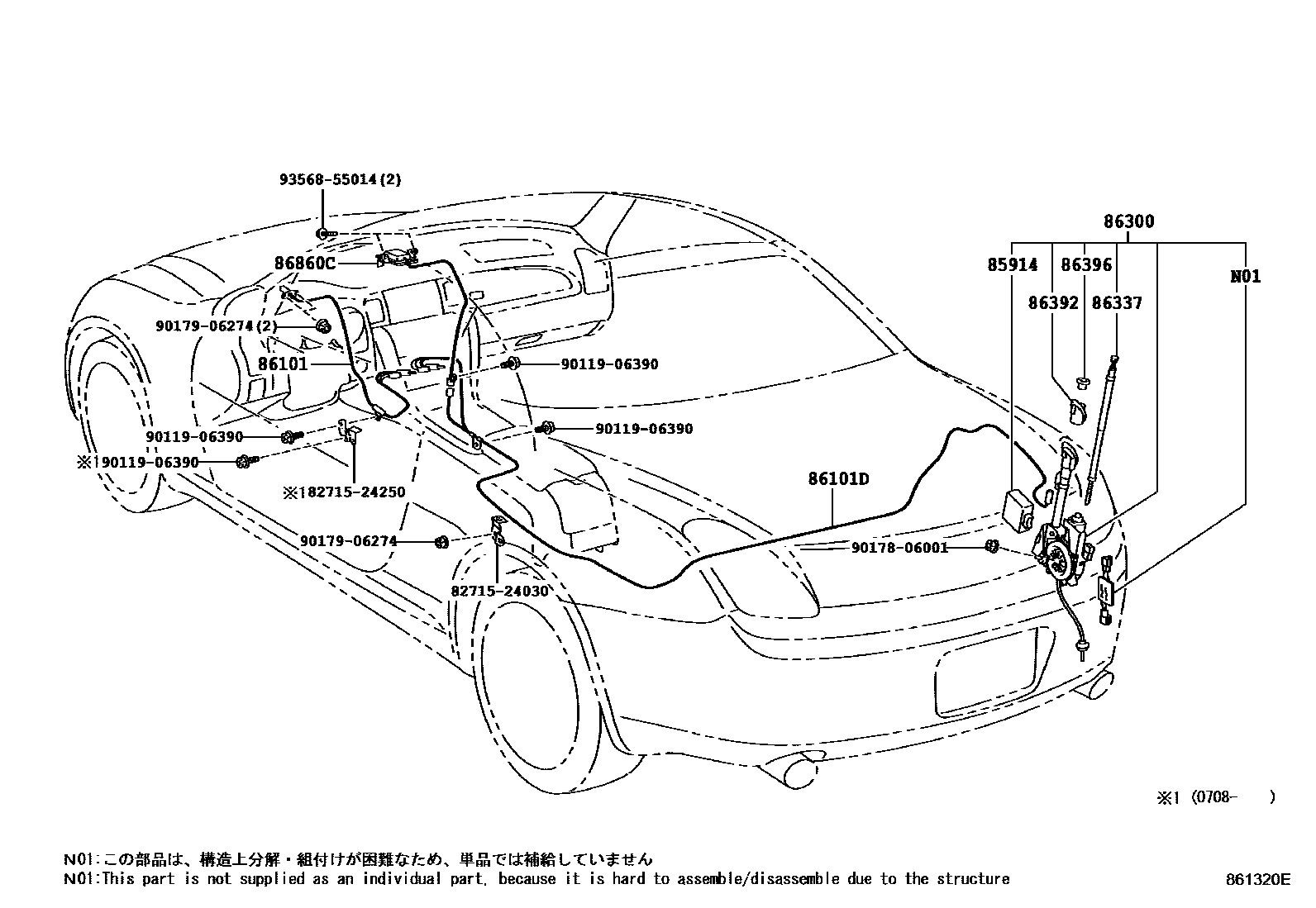

Parts diagram
85914RELAY, MOTOR ANTENNA CONTROL
main85914-24040i200101-200508
86101CORD SUB-ASSY, ANTENNA
main86101-24210i200101-200508
main86101-24280i200708
86101DCORD SUB-ASSY, ANTENNA, NO.3
main86101-24171i200208-200310
W(MAYDAY SYSTEM)
main86101-24190i200508
main86101-24201i200208-200310
W(EMV & NAVIGATION SYSTEM & MAYDAY SYSTEM)
main86101-24220i200101-200408
W(EMV & NAVIGATION SYSTEM)
main86101-24221i200508-200708
W(EMV & NAVIGATION SYSTEM)
main86101-24270i200708-200908
W(EMV & NAVIGATION SYSTEM)
86300ANTENNA ASSY, W/HOLDER
main86300-24340-A0i200101-200205
WHITE PEARL CS.,065
main86300-24340-B0i200101-200205
SILVER ME.,1C0
main86300-24340-B1i200111-200112
NEIMAN MARCUS X'MAS EDITION(USA),GRAY ME.,1D2
main86300-24340-C0i200101-200205
BLACK,202
main86300-24340-D0i200101-200205
SUPER RED 5,3P0
main86300-24340-D1i200101-200205
BLACKISH RED MC.,3P6
main86300-24340-E0i200101-200205
BEIGE M.M.,4Q8
main86300-24340-G0i200101-200205
DARK GREEN MC.,6S6
main86300-24340-J1i200101-200205
DK.BLUE M.M.,8P4
main86300-24341-A0i200205-200508
WHITE PEARL CS.,065
main86300-24341-A1i200608
WHITE PEARL CS.,077
main86300-24341-B0i200205-200508
SILVER ME.,1C0
main86300-24341-B3i200508
PREMIUM SILVER,1F2
main86300-24341-B4i200508
DK.GRAY MC.,1G0
main86300-24341-C0i200508-200608
BLACK,202
main86300-24341-C1i200408-200409
PEBBLE BEACH EDITION(USA/HAWAII/CANADA/P.RICO),BLACK MC.,211
main86300-24341-C2i200608
BLACK,212
main86300-24341-D0i200205-200508
*104,SUPER RED 5,3P0
main86300-24341-D1i200508-200808
BLACKISH RED MC.,3P6
main86300-24341-D2i200508
RED MC.CS.,3R1
main86300-24341-D3i200808
SHELL M.M.,3R4
main86300-24341-E0i200205-200508
BEIGE M.M.,4Q8
main86300-24341-E1i200508-200708
PREMIUM BEIGE,4S7
main86300-24341-E2i200508-200908
PREMIUM BROWN,4T2
main86300-24341-E3i200708
BEIGE ME.,4T1
main86300-24341-G0i200205-200508
DARK GREEN MC.,6S6
main86300-24341-J1i200205-200508
DK.BLUE M.M.,8P4
main86300-24341-J2i200308-200311
PEBBLE BEACH EDITION(USA/HAWAII/P.RICO),LT.BLUE ME,8Q6
main86300-24341-J4i200608
DK.BLUE MC. CC.,8U0
main86300-24341-J5i200908
BLUE M.M.,8U4
86337ROD & PIPE, SEALED W/CABLE
main86337-24340i200101-200508
86392ORNAMENT, ANTENNA
main86392-24030-A0i200101-200508
WHITE PEARL CS.,065
main86392-24030-A1i200608
WHITE PEARL CS.,077
main86392-24030-B0i200101-200508
SILVER ME.,1C0
main86392-24030-B1i200111-200112
NEIMAN MARCUS X'MAS EDITION(USA),GRAY ME.,1D2
main86392-24030-B3i200508
PREMIUM SILVER,1F2
main86392-24030-B4i200508
DK.GRAY MC.,1G0
main86392-24030-C0i200508-200608
BLACK,202
main86392-24030-C1i200408-200409
PEBBLE BEACH EDITION(USA/HAWAII/CANADA/P.RICO),BLACK MC.,211
main86392-24030-C2i200608
BLACK,212
main86392-24030-D0i200101-200508
SUPER RED 5,3P0
main86392-24030-D1i200508-200808
BLACKISH RED MC.,3P6
main86392-24030-D2i200508
RED MC.CS.,3R1
main86392-24030-D3i200808
SHELL M.M.,3R4
main86392-24030-E0i200101-200508
BEIGE M.M.,4Q8
main86392-24030-E1i200508-200708
PREMIUM BEIGE,4S7
main86392-24030-E2i200508-200908
PREMIUM BROWN,4T2
main86392-24030-E3i200708
BEIGE ME.,4T1
main86392-24030-G0i200101-200508
DARK GREEN MC.,6S6
main86392-24030-J1i200101-200508
DK.BLUE M.M.,8P4
main86392-24030-J2i200308-200311
PEBBLE BEACH EDITION(USA/HAWAII/P.RICO),LT.BLUE ME,8Q6
main86392-24030-J4i200608
DK.BLUE MC. CC.,8U0
main86392-24030-J5i200908
BLUE M.M.,8U4
86396NUT, ANTENNA
main86396-20030i200508
86860CANTENNA ASSY, NAVIGATION
main86860-24060i200101-200508
main86860-24080i200708
8271524030BRACKET,WIRING HARNESS CLAMP
8271524250BRACKET,WIRING HARNESS CLAMP
9011906390
9017806001
9017906274
9356855014

14 parts on this diagram · 1 diagram in section

ANTENNA for Toyota LEXUS SC430

This section contains 14 genuine Toyota parts for the ANTENNA system of the Toyota LEXUS SC430. Key components include: RELAY, MOTOR ANTENNA CONTROL, CORD SUB-ASSY, ANTENNA, CORD SUB-ASSY, ANTENNA, NO.3, ANTENNA ASSY, W/HOLDER, ROD & PIPE, SEALED W/CABLE.
