Toyota LEXUS SC430SWITCH & RELAY & COMPUTER

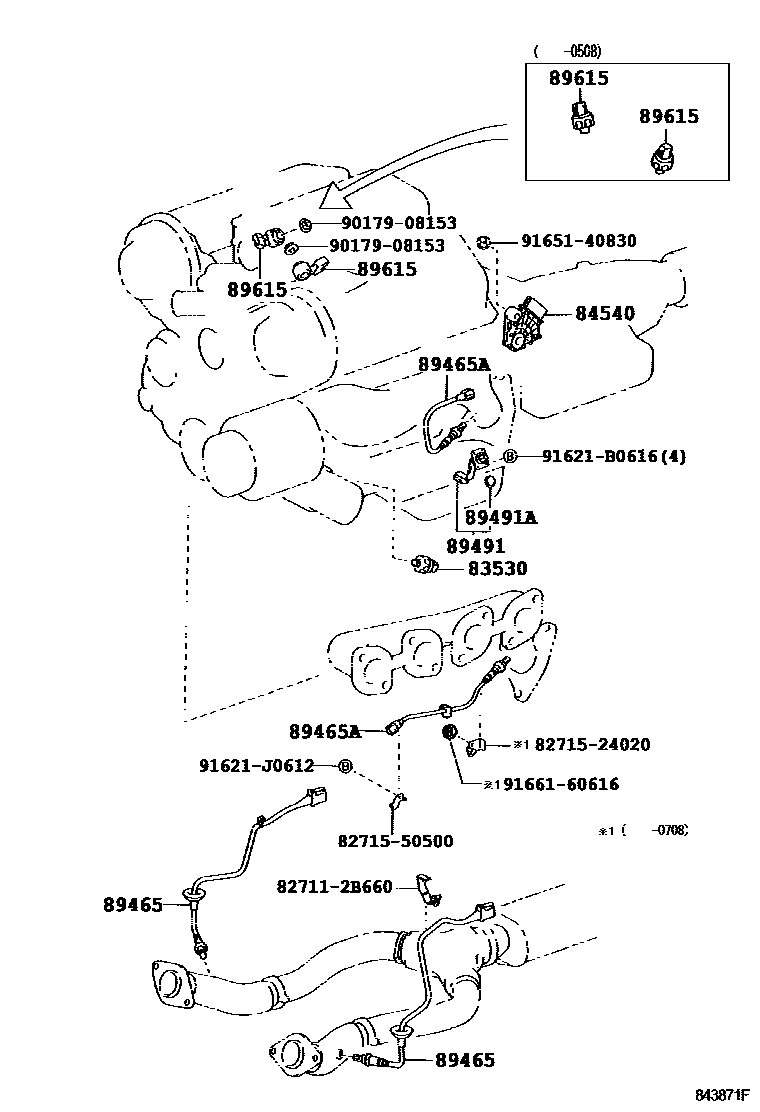

Parts diagram
83530SWITCH ASSY, OIL PRESSURE (FOR ENGINE)
main83530-28020i200105-200508
84540SWITCH ASSY, NEUTRAL START
main84540-50020i200508
main84540-51010i200105-200508
89465SENSOR, OXYGEN
main89465-24210i200105-200508
main89465-24220i200508
89465ASENSOR, OXYGEN NO.2
main89465-50120i200105-200508
LH
main89465-50130i200105-200508
RH
89491SENSOR, ENGINE OIL LEVEL
main89491-30050i200105-200508
89491AGASKET, ENGINE OIL LEVEL SENSOR
main90430-27001i200105-200508
89615SENSOR, KNOCK CONTROL
main89615-20090i200508
main89615-30080i200105-200508
827112B660WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271524020BRACKET,WIRING HARNESS CLAMP
8271550500BRACKET,WIRING HARNESS CLAMP
9017908153
91621B0616
91621J0612
9165140830
9166160616

15 parts on this diagram · 10 diagrams in section

SWITCH & RELAY & COMPUTER for Toyota LEXUS SC430

This section contains 154 genuine Toyota parts for the SWITCH & RELAY & COMPUTER system of the Toyota LEXUS SC430. Key components include: RADIATOR & WATER OUTLET, RELAY ASSY, STARTER, RELAY, IGNITION, NO.1, RELAY, IGNITION, NO.2, RELAY, IGNITION, NO.3.
