Toyota LEXUS SC430REAR SPRING & SHOCK ABSORBER

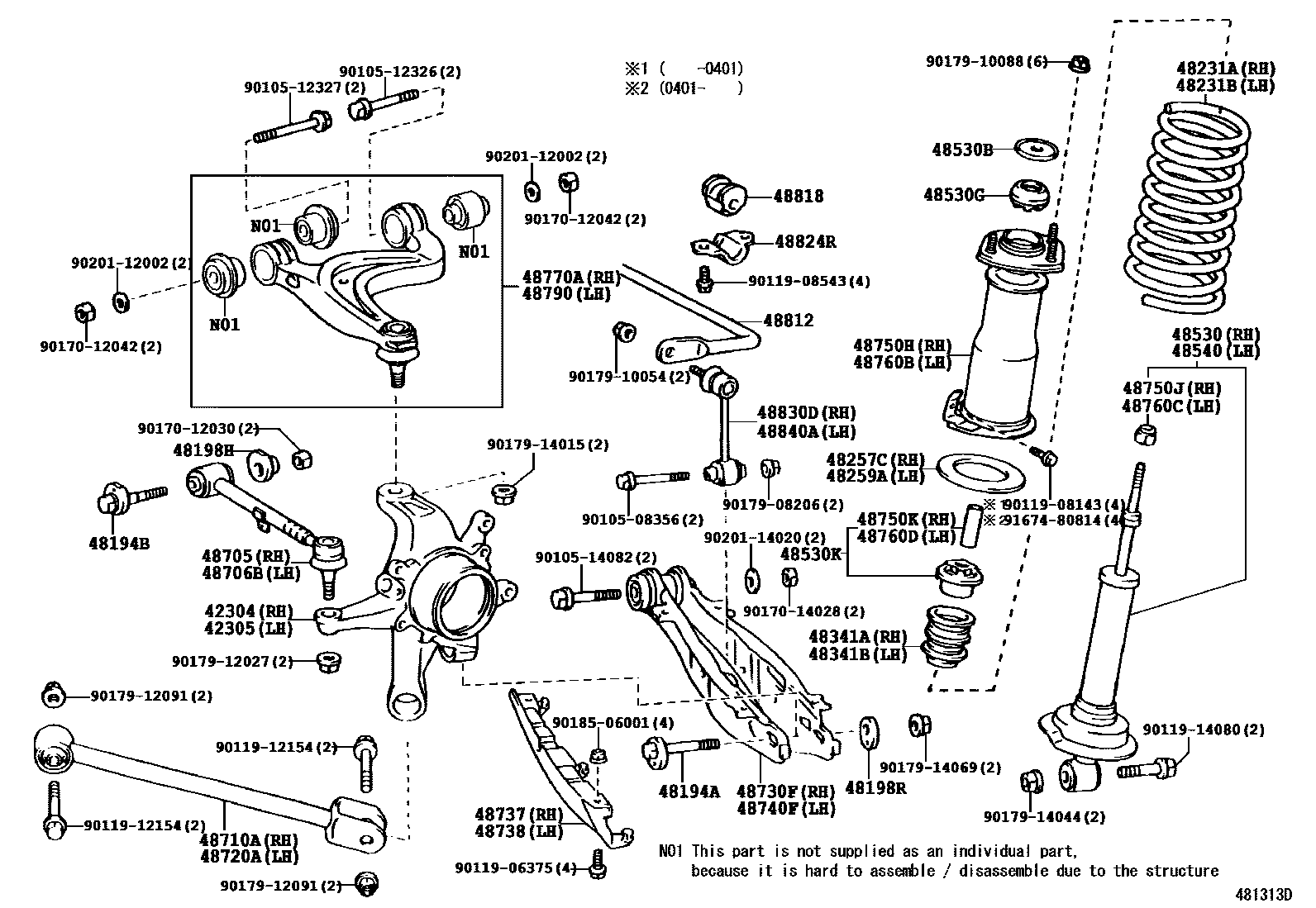

Parts diagram
42304CARRIER SUB-ASSY, REAR AXLE, RH
main42304-24030i200105-200508
42305CARRIER SUB-ASSY, REAR AXLE, LH
main42305-24030i200105-200508
48194ACAM, REAR SUSPENSION CAMBER ADJUST, NO.1
main48190-30040i200105-200508
48194BCAM, REAR SUSPENSION CAMBER ADJUST, NO.3
main48190-30060i200105-200508
48198HCAM, CAMBER ADJUST, NO.2
main48198-30080i200105-200508
48198RCAM, REAR SUSPENSION CAMBER ADJUST, NO.2
main48198-30060i200105-200508
48231ASPRING, COIL, REAR RH
main48231-24270i200105-200210
main48231-24280i200208-200408
main48231-24290i200408-200704
main48231-24291i200705
48231BSPRING, COIL, REAR LH
main48231-24270i200105-200210
main48231-24280i200208-200408
main48231-24290i200408-200704
main48231-24291i200705
48257CINSULATOR, REAR COIL SPRING, UPPER RH
main48257-30060i200105-200508
48259AINSULATOR, REAR COIL SPRING, UPPER LH
main48257-30060i200105-200508
48341ABUMPER, REAR SPRING, NO.1 RH
main48341-30080i200105-200508
48341BBUMPER, REAR SPRING, NO.1 LH
main48341-30080i200105-200508
48530ABSORBER ASSY, SHOCK, REAR RH
main48530-80038i200105-200210
MARK 48530-24240
main48530-80100i200208-200408
MARK 48530-24260
main48530-80236i200408-200508
MARK 48530-24280
main48530-80333i200708
MARK 48530-24300
main48530-80352i200508
MARK 48530-24310
48530BWASHER, REAR SHOCK ABSORBER CUSHION, NO.1
main90948-03023i200105-200508
48530GCUSHION, REAR SHOCK ABSORBER, NO.1
main90948-01083i200105-200508
48530KCUSHION, REAR SHOCK ABSORBER, NO.2
main90948-01082i200105-200508
48540ABSORBER ASSY, SHOCK, REAR LH
main48530-80038i200105-200210
MARK 48530-24240
main48530-80100i200208-200408
MARK 48530-24260
main48530-80236i200408-200508
MARK 48530-24280
main48530-80333i200708
MARK 48530-24300
main48530-80352i200508
MARK 48530-24310
48705LINK SUB-ASSY, TOE CONTROL, RH
main48705-30070i200105-200508
48706BLINK SUB-ASSY, TOE CONTROL, LH
main48705-30070i200105-200508
48710AARM ASSY, REAR SUSPENSION, NO.1 RH
main48710-24040i200105-200508
48720AARM ASSY, REAR SUSPENSION, NO.1 LH
main48710-24040i200105-200508
48730FARM ASSY, REAR SUSPENSION, NO.2 RH
main48730-30080i200105-200508
48737COVER, REAR SUSPENSION ARM, RH
main48737-30010i200105-200508
48738COVER, REAR SUSPENSION ARM, LH
main48738-30010i200105-200508
48740FARM ASSY, REAR SUSPENSION, NO.2 LH
main48740-30080i200105-200508
48750HSUPPORT ASSY, REAR SUSPENSION, RH
main48750-24050i200105-200508
48750JNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)
main90177-12002i200105-200508
48750KCOLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER RH)
main90387-12050i200105-200508
48760BSUPPORT ASSY REAR SUSPENSION, LH
main48760-24010i200105-200508
48760CNUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)
main90177-12002i200105-200508
48760DCOLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER LH)
main90387-12050i200105-200508
48770AARM ASSY, UPPER CONTROL, REAR RH
main48770-24060i200105-200508
48790ARM ASSY, UPPER CONTROL, REAR LH
main48790-24060i200105-200508
48812BAR, STABILIZER, REAR
main48812-24110i200708
TAIWAN SPEC
main48812-24120i200105-200210
main48812-24130i200208-200508
48818BUSH, STABILIZER, REAR
main48818-30100i200208-200508
main48818-30120i200105-200210
main48818-53030i200708
TAIWAN SPEC
48824RBRACKET, STABILIZER(FOR REAR)
main48832-30050i200105-200508
48830DLINK ASSY, REAR STABILIZER, RH
main48830-30080i200105-200508
48840ALINK ASSY, REAR STABILIZER, LH
main48830-30080i200105-200508
9010508356
9010512326
9010512327
9010514082
9011906375
9011908143
9011908543
9011912154
9011914080
9017012030
9017012042
9017014028
9017908206
9017910054
9017910088
9017912027
9017912091
9017914015
9017914044
9017914069
9018506001
9020112002
9020114020
9167480814

62 parts on this diagram · 1 diagram in section
