Toyota LEXUS SC430PARKING BRAKE & CABLE

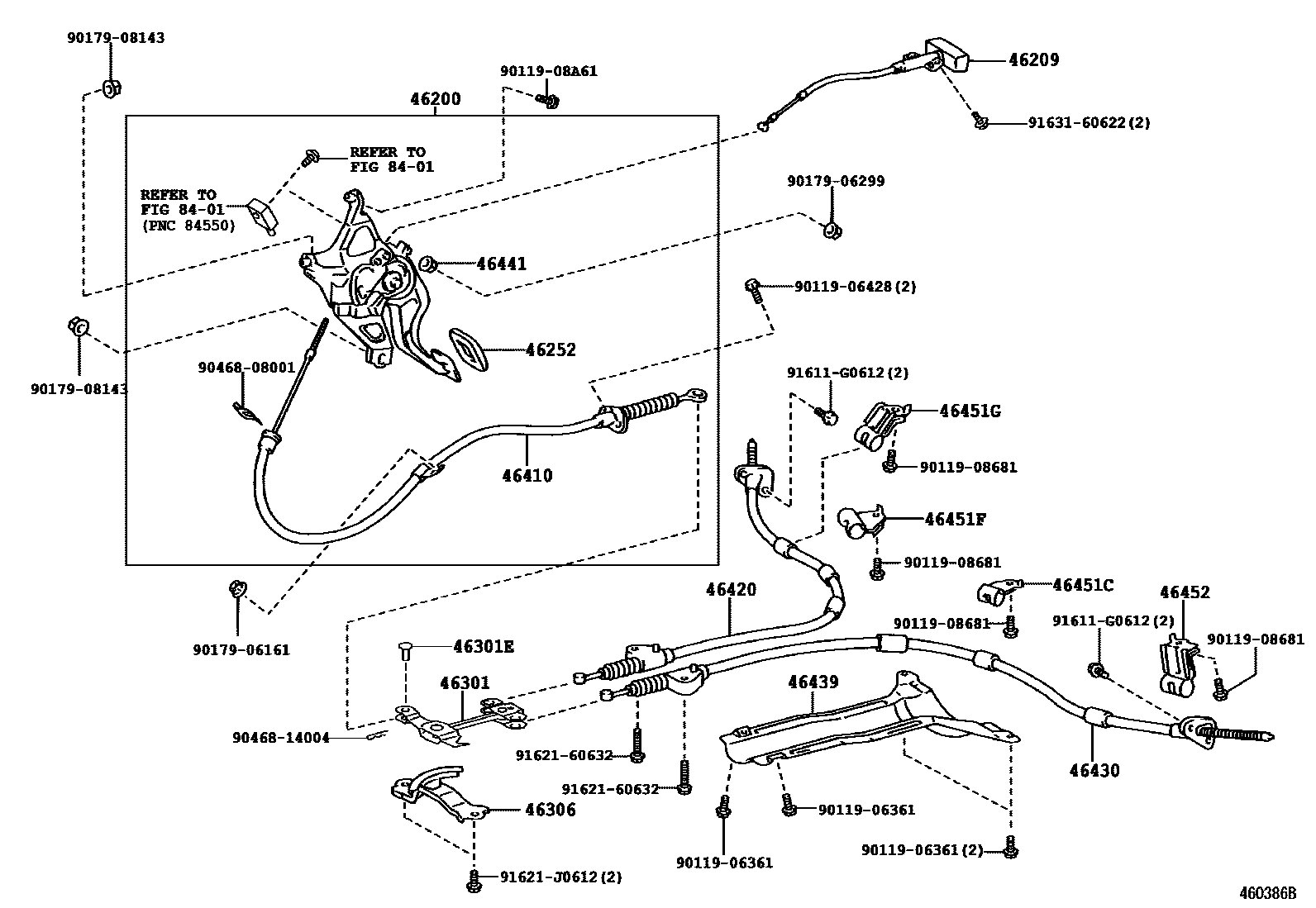

Parts diagram
46200PEDAL ASSY, PARKING BRAKE CONTROL
main46200-24010i200105-200508
main46200-24020i200105-200508
main46200-24030i200508-200608
main46200-24040i200608
46209CABLE SUB-ASSY, PARKING BRAKE RELEASE
main46209-24010-A0i200105-200508
ECRU,TRIM0#
main46209-24010-C0i200508
BLACK,TRIM2#,5#
main46209-24010-C0i200105-200508
BLACK,TRIM20,21
main46209-24010-C0i200508
BLACK,TRIM2#
main46209-24010-E0i200508
CAMEL,TRIM4#
main46209-24020-A0i200105-200508
ECRU,TRIM0#
main46209-24020-C0i200105-200508
BLACK,TRIM20,21
main46209-24020-C0i200508
BLACK,TRIM2#
main46209-24020-E0i200508
CAMEL,TRIM4#
46252PAD, PARKING PEDAL
main46252-50010i200105-200508
46301LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE
main46320-24010i200105-200508
46301EPIN, W/HOLE(FOR INTERMEDIATE LEVER)
main90240-08059i200105-200508
46306BRACKET SUB-ASSY, INTERMEDIATE LEVER(FOR PARKING BRAKE)
main46306-24010i200105-200508
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-24070i200105-200508
main46410-24080i200105-200508
main46410-24090i200508
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-24090i200105-200508
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-24090i200105-200508
46439INSULATOR, PARKING BRAKE CABLE HEAT
main46439-30011i200105-200508
46441NUT, WIRE ADJUSTING, NO.1
main46441-51010i200105-200508
46451CBRACKET, PARKING BRAKE CABLE SUPPORT, NO.1
main46451-30150i200105-200508
46451FBRACKET, CABLE SUPPORT
main46451-30130i200105-200508
46451GBRACKET, CABLE SUPPORT
main46451-30140i200105-200508
46452BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
main46451-30160i200105-200508
8401
9011906361
9011906428
9011908681
9011908A61
9017906161
9017906299
9017908143
9046808001
9046814004
91611G0612
9162160632
91621J0612
9163160622

29 parts on this diagram · 3 diagrams in section
