Toyota LEXUS SC430EXHAUST PIPE

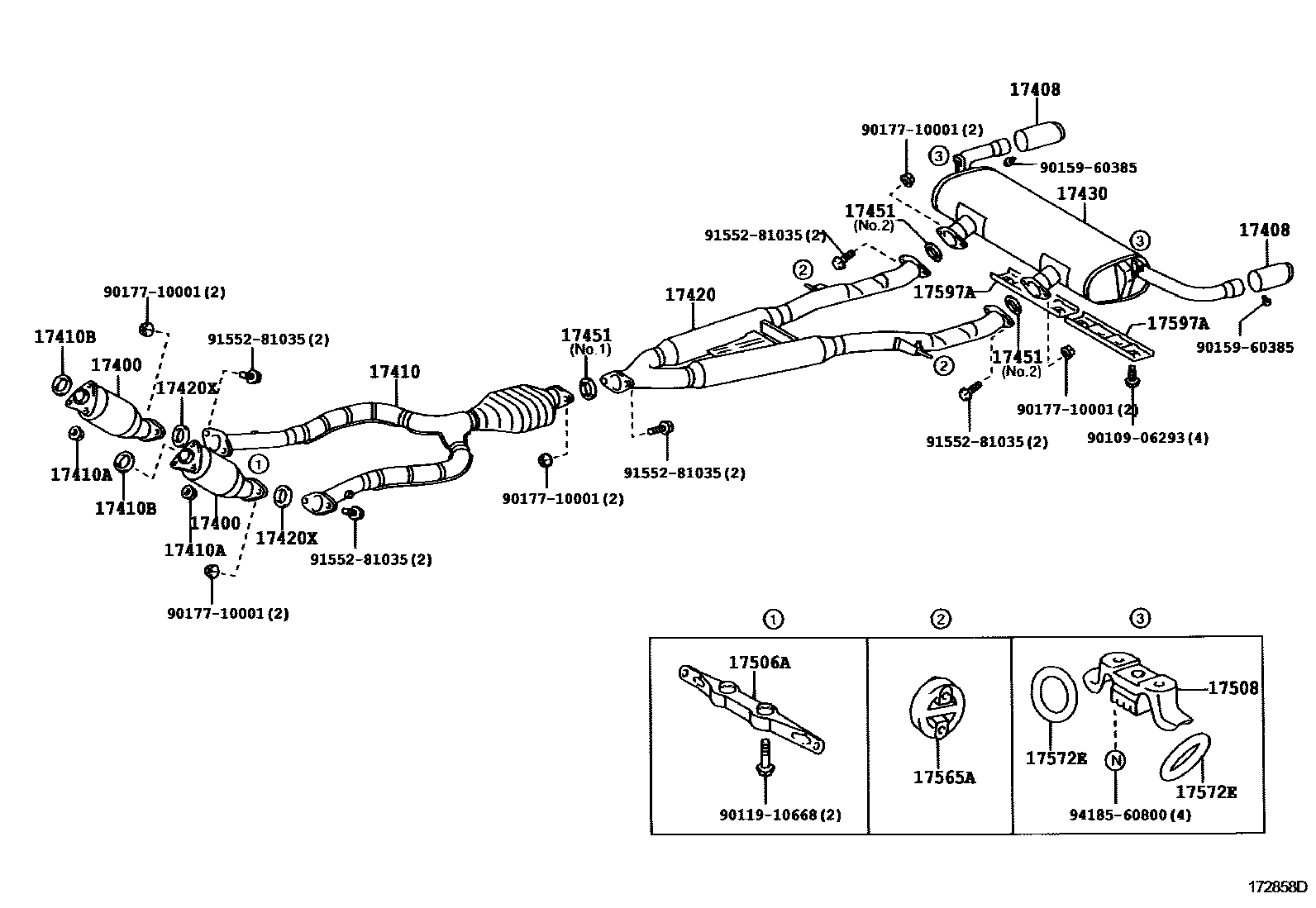

Parts diagram
17400CONVERTER ASSY, W/CATALYST
main18450-50350i200105-200508
main18450-50350i200508
*114=TOYOTA/GA4/Y
17408BAFFLE SUB ASSY, EXHAUST TAILPIPE
main17408-50030i200105-200508
RH
main17408-50040i200105-200508
LH
17410PIPE ASSY, EXHAUST, FRONT
main17410-50340i200105-200508
*115=TOYOTA/01-/Y
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070i200105-200508
17410BGASKET, EXHAUST PIPE
main90917-06059i200105-200508
17420PIPE ASSY, EXHAUST, CENTER
main17420-50200i200105-200508
main17420-50200i200705
TAIWAN SPEC
main17420-50210i200105-200508
main17420-50290i200610
CHINA SPEC
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06078i200105-200508
17430PIPE ASSY, EXHAUST, TAIL
main17430-50190i200105-200108
main17430-50190i200108-200508
NEW ZEALAND SPEC;SINGAPORE SPEC
main17430-50190i200705
TAIWAN SPEC
main17430-50210i200105-200508
main17430-50300i200610
CHINA SPEC
17451GASKET, EXHAUST PIPE
main90917-06076i200105-200508
NO.1
main90917-06078i200105-200508
NO.2
17506ABRACKET SUB-ASSY, EXHAUST PIPE NO.1 SUPPORT
main17506-50100i200105-200508
main17506-50120i200508
17508SUPPORT SUB-ASSY, EXHAUST PIPE, NO.3
main17508-50050i200105-200508
17565ASUPPORT, EXHAUST PIPE, NO.4
main17565-46040i200105-200508
17572ERING,O(FOR BRACKET, EXHAUST PIPE SUPPORT, NO.2)
main90301-33005i200105-200508
17597APROTECTOR, EXHAUST PIPE, LOWER NO.5
main17597-50070i200105-200508
9010906293
9011910668
9015960385
9017710001
9155281035
9418560800

20 parts on this diagram · 1 diagram in section
