Toyota LEXUS RX330/350(JPP)BRAKE BOOSTER & VACUUM TUBE

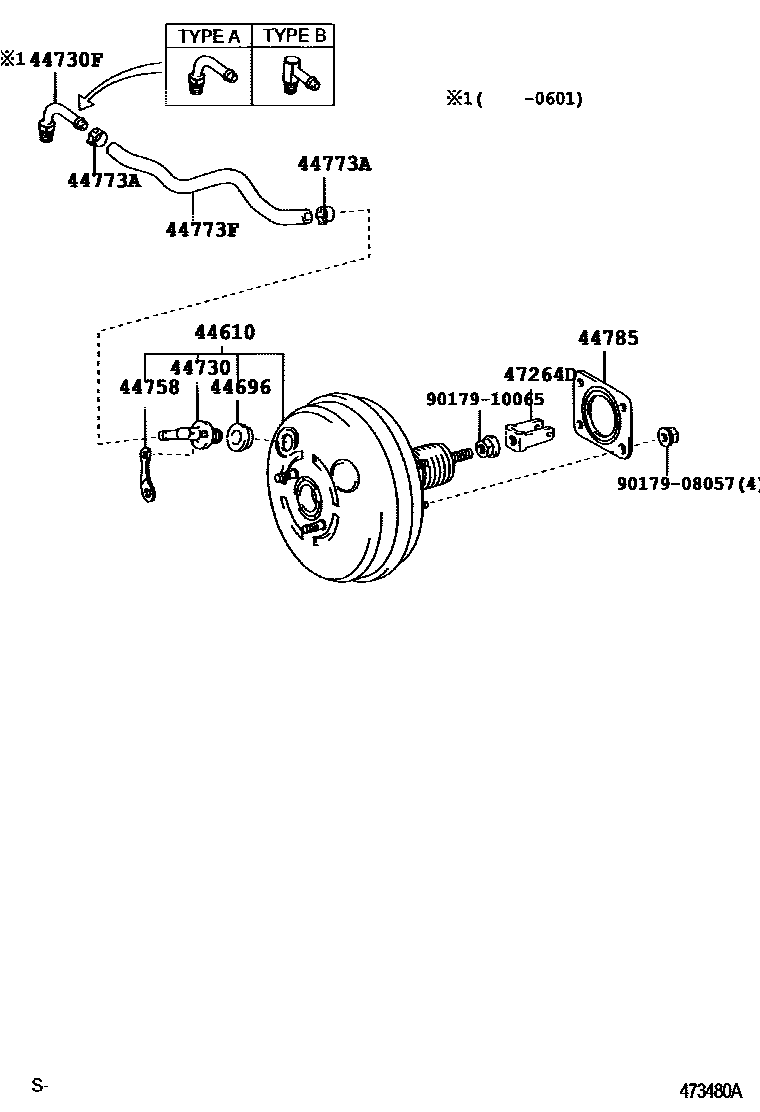

Parts diagram
44610BOOSTER ASSY, BRAKE
main44610-48210i200302-200812
main44610-48220i200302-200409
44696GROMMET, CHECK VALVE
main90480-24439i200302-200812
44730VALVE ASSY, VACUUM CHECK(FOR BRAKE)
main44730-12070i200302-200812
44730FUNION, VACUUM HOSE(FOR MANIFOLD SIDE)
main90404-51046i200302-200601
main90407-51002i200302-200601
TYPE B
44758BRACKET, VACUUM CHECK VALVE
main44758-14150i200302-200812
44773ACLIP, NO.1(FOR VACUUM HOSE, NO.2)
main90467-16014i200601-200812
main96133-41500i200302-200601
44773FHOSE, UNION TO CHECK VALVE
main44773-48110i200302-200601
main44773-48150i200601-200812
44785GASKET, BRAKE BOOSTER
main44785-10020i200302-200812
47264DCLEVIS, BRAKE MASTER CYLINDER PUSH ROD
main47264-30060i200302-200812
9017908057
9017910065

11 parts on this diagram · 1 diagram in section
