Toyota LEXUS RX SERIESHEADLAMP

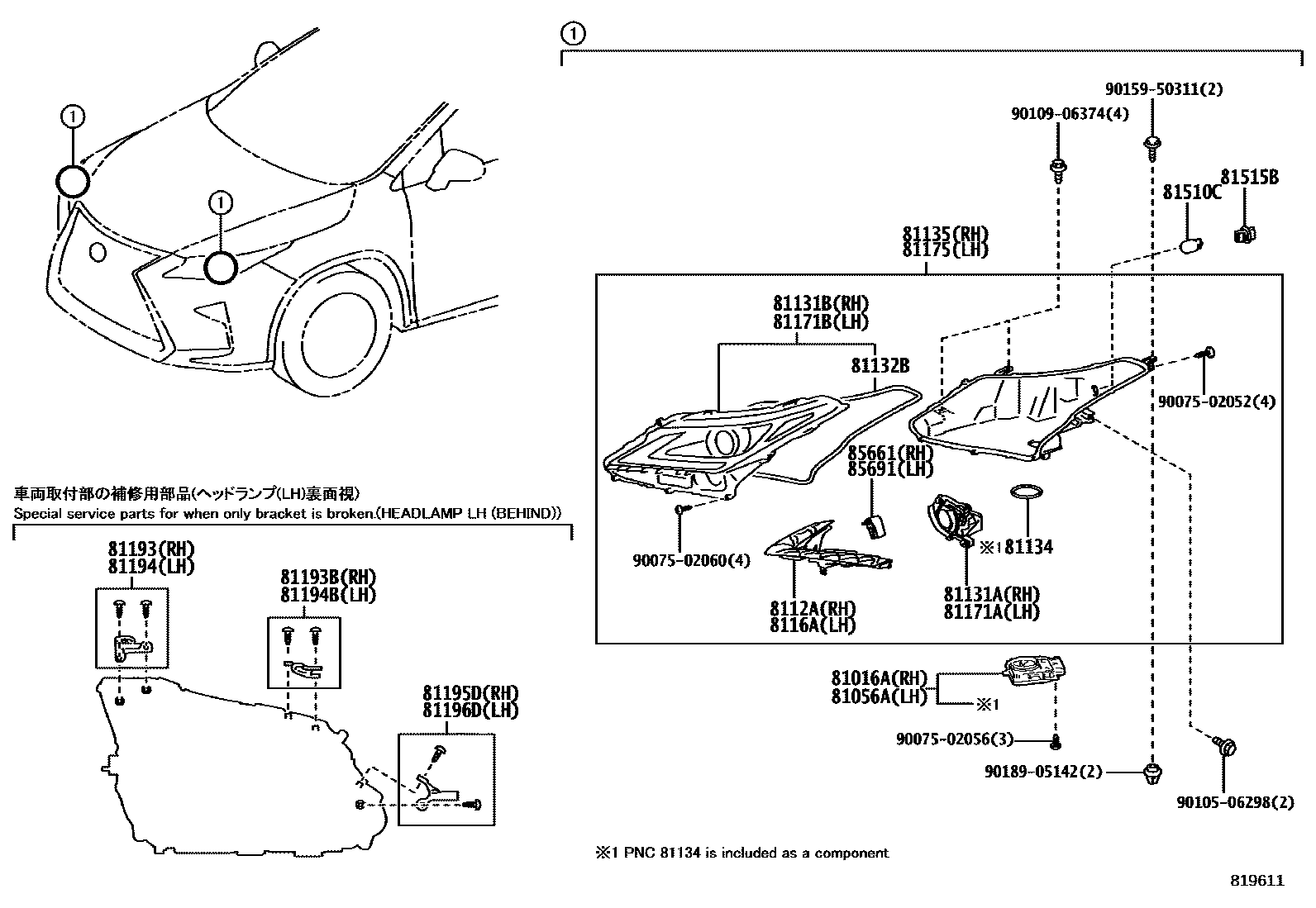

Parts diagram
81016ACOMPUTER SUB-ASSY, HEADLAMP, RH
main81016-48C30i201509-201712
main81016-48C31i201712-201908
main81016-48F00i201908
81056ACOMPUTER SUB-ASSY, HEADLAMP, LH
main81056-48C30i201509-201712
main81056-48C31i201712-201908
main81056-48F00i201908
8112AUNIT, HEADLAMP CLEARANCE LED, NO.1 RH
main8112A-48C30i201509-201908
main8112A-48F10i201908
81131AUNIT, HEADLAMP, RH
main81130-48C30i201509-201908
main81130-48C50i201509-201908
main81130-48F00i201908
main81130-48F20i201908
81131BHEAD LAMP LENS, RH
main81131-48C40i201509-201908
main81131-48C50i201509-201908
main81131-48F10i201908
main81131-48F20i201908
81132BGASKET, HEADLAMP LENS
main81132-48C30i201509-201908
81134GASKET, HEADLAMP
main90075-23003i201509-201908
HEADLAMP-LED TRIPLE BEAM TYPE
main90075-23003i201509-201908
HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)
main90075-23003i201509-201908
HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHS)
main90075-23003i201908
81135UNIT ASSY, HEADLAMP, RH
main81145-48C40i201509-201908
main81145-48C50i201509-201908
main81145-48F10i201908
main81145-48F20i201908
8116AUNIT, HEADLAMP CLEARANCE LED, NO.1 LH
main8116A-48C30i201509-201908
main8116A-48F10i201908
81171AUNIT, HEADLAMP, LH
main81170-48C30i201509-201908
main81170-48C50i201509-201908
main81170-48F00i201908
main81170-48F20i201908
81171BHEAD LAMP LENS, LH
main81171-48C40i201509-201908
main81171-48C50i201509-201908
main81171-48F10i201908
main81171-48F20i201908
81175UNIT ASSY, HEADLAMP, LH
main81185-48C40i201509-201908
main81185-48C50i201509-201908
main81185-48F10i201908
main81185-48F20i201908
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-48100i201509-201908
81193BRETAINER, HEADLAMP PROTECTOR, UPPER RH NO.2
main81193-48120i201509-201908
main81193-48160i201908
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-48100i201509-201908
81194BRETAINER, HEADLAMP PROTECTOR, UPPER LH NO.2
main81194-48120i201509-201908
main81194-48160i201908
81195DRETAINER, HEADLAMP PROTECTOR, LOWER RH NO.2
main81193-48110i201509-201908
main81193-48150i201908
81196DRETAINER, HEADLAMP PROTECTOR, LOWER LH NO.2
main81194-48110i201509-201908
main81194-48150i201908
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15021i201509-201908
12V 21W,AMBER
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90075-60028i201509-201908
85661MOTOR, HEADLAMP LEVELING, RH
main85661-48050i201509-201908
9007502052
9007502056
9007502060
9010506298
9010906374
9015950311
9018905142

28 parts on this diagram · 5 diagrams in section
