Toyota LEXUS RC3###/200TFRONT DOOR LOCK & HANDLE

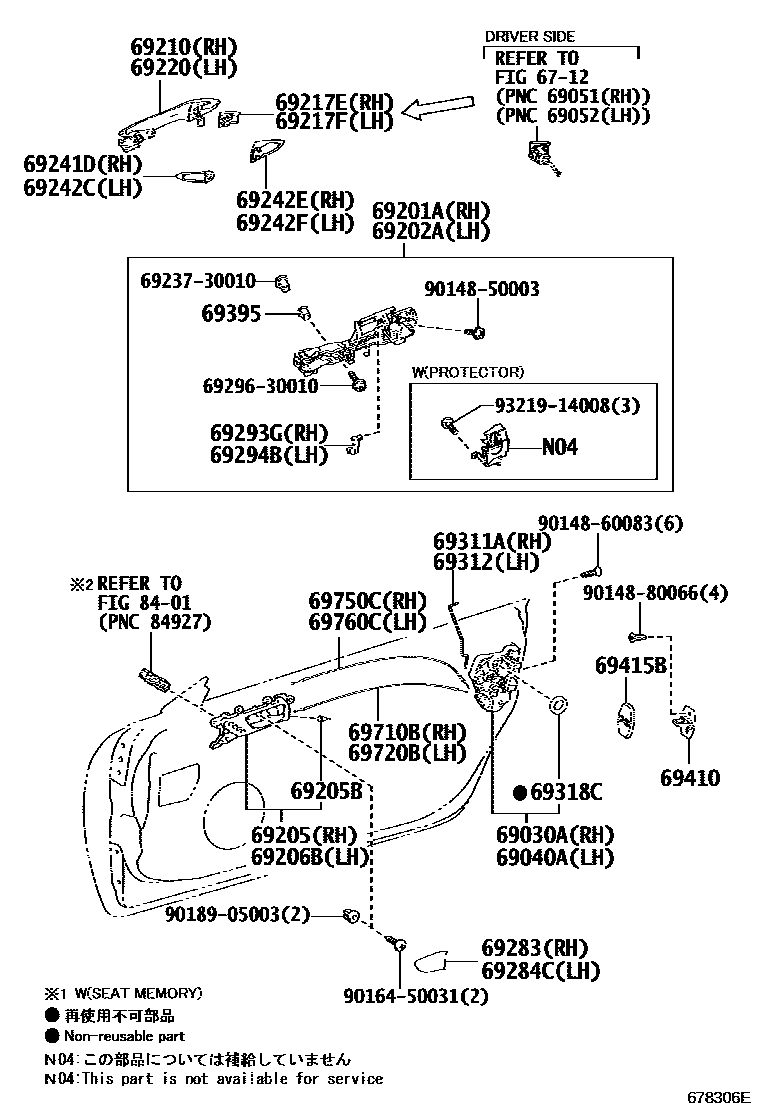

Parts diagram
6712
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-53080i201609-202008
main69030-60250i201609-202008
main69030-78010i201510-201609
main69030-78020i201409-201609
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-53100i201609-202008
main69040-60220i201609-202008
main69040-78010i201409-201609
main69040-78020i201510-201609
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-24010i201510-202008
main69201-78010i201510-202008
IRELAND SPEC
main69201-78010i201510-202008
CYPRUS SPEC
main69201-78010i201409-201711
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-24010i201810-202008
FINLAND, NORWAY, SWEDEN SPEC
main69202-24010i201609-201810
main69202-78010i201409-201810
main69202-78010i201810-202008
ARMENIA, GEORGIA SPEC
main69202-78010i201810-202008
UKRAINE SPEC
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69270-24010-C0i201409-201810
BLACK,TRIM1#,2#,4#,5#
main69270-24010-C0i201810-202008
BLACK,TRIM2#,3#,4#,5#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014i201409-202008
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69280-24010-C0i201810-202008
BLACK,TRIM2#,3#,4#,5#
main69280-24010-C0i201409-201810
BLACK,TRIM1#,2#,4#,5#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-48110-A0i201510-202008
WHITE NOVA GF.,083
main69210-48110-A1i201510-202008
SONIC QUARTZ,085
main69210-48110-A2i201505-201510
WHITE PEARL CS.,077
main69210-48110-B0i201505-202008
MERCURY GRAY MC.,1H9
main69210-48110-B1i201505-201810
PLATINUM SILVER ME.,1J4
main69210-48110-B2i201505-202008
SONIC TITANIUM,1J7
main69210-48110-C0i201505-202008
BLACK,212
main69210-48110-C1i201609-202008
GRAPHITE BLACK GF.,223
main69210-48110-C2i201505-201609
STARLIGHT BLACK GF.,217
main69210-48110-D1i201505-202008
RADIANT RED CONTRAST LAYE,3T5
main69210-48110-E2i201510-201911
LAVA ORANGE CS.,4W7
main69210-48110-F0i201711-202008
NAPLES YELLOW,5C1
main69210-48110-J1i201510-202008
HEAT BLUE CONTRAST LAYERI,8X1
main69210-48110-J3i201810-202008
SPARKLING METEOR ME.,8X9
main69210-78010-A1i201409-201505
WHITE PEARL CS.,077
main69210-78010-A2i201409-201505
WHITE NOVA GF.,083
main69210-78010-B0i201409-201505
MERCURY GRAY MC.,1H9
main69210-78010-B1i201409-201505
PLATINUM SILVER ME.,1J4
main69210-78010-B2i201409-201505
SONIC TITANIUM,1J7
main69210-78010-C0i201409-201505
BLACK,212
main69210-78010-C1i201409-201505
STARLIGHT BLACK GF.,217
main69210-78010-D1i201409-201505
RED,3T5
main69210-78010-E1i201409-201505
ORANGE,4W7
main69210-78010-J2i201409-201505
BLUE,8X1
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-78010i201409-202008
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69218-78010i201510-202008
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-48070-A0i201510-202008
WHITE NOVA GF.,083
main69220-48070-A1i201510-202008
SONIC QUARTZ,085
main69220-48070-A2i201505-201510
WHITE PEARL CS.,077
main69220-48070-B0i201505-202008
MERCURY GRAY MC.,1H9
main69220-48070-B1i201505-201810
PLATINUM SILVER ME.,1J4
main69220-48070-B2i201505-202008
SONIC TITANIUM,1J7
main69220-48070-C0i201505-202008
BLACK,212
main69220-48070-C1i201609-202008
GRAPHITE BLACK GF.,223
main69220-48070-C2i201505-201609
STARLIGHT BLACK GF.,217
main69220-48070-D1i201505-202008
RADIANT RED CONTRAST LAYE,3T5
main69220-48070-E2i201510-201911
LAVA ORANGE CS.,4W7
main69220-48070-F0i201711-202008
NAPLES YELLOW,5C1
main69220-48070-J1i201510-202008
HEAT BLUE CONTRAST LAYERI,8X1
main69220-48070-J3i201810-202008
SPARKLING METEOR ME.,8X9
main69220-78010-A1i201409-201505
WHITE PEARL CS.,077
main69220-78010-A2i201409-201505
WHITE NOVA GF.,083
main69220-78010-B0i201409-201505
MERCURY GRAY MC.,1H9
main69220-78010-B1i201409-201505
PLATINUM SILVER ME.,1J4
main69220-78010-B2i201409-201505
SONIC TITANIUM,1J7
main69220-78010-C0i201409-201505
BLACK,212
main69220-78010-C1i201409-201505
STARLIGHT BLACK GF.,217
main69220-78010-D1i201409-201505
RED,3T5
main69220-78010-E1i201409-201505
ORANGE,4W7
main69220-78010-J2i201409-201505
BLUE,8X1
69241DPAD, FRONT DOOR OUTSIDE HANDLE, RH
main69241-78010i201409-202008
69242CPAD, FRONT DOOR OUTSIDE HANDLE, LH
main69242-78010i201409-202008
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69241-78020i201409-202008
69242FPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-78020i201409-202008
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-30050-C0i201409-201810
BLACK,TRIM1#,2#,4#,5#
main69283-30050-C0i201810-202008
BLACK,TRIM2#,3#,4#,5#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-30050-C0i201409-201810
BLACK,TRIM1#,2#,4#,5#
main69284-30050-C0i201810-202008
BLACK,TRIM2#,3#,4#,5#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i201409-202008
69294BSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i201409-202008
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-24060i201409-202008
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-24060i201409-202008
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i201409-202008
69395BUSH(FOR DOOR OUTSIDE HANDLE)
main69239-30010i201409-202008
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33030i201409-202008
69415BCOVER, DOOR LOCK STRIKER, FRONT
main69415-60020i201409-202008
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-24090i201409-202008
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-24090i201409-202008
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-24120i201409-202008
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-24120i201409-202008
8401
6923730010RETAINER, DOOR OUTSIDE HANDLE
6929630010SCREW, DOOR INSIDE HANDLE
9014850003
9014860083
9014880066
9016450031
9018905003
9321914008

39 parts on this diagram · 1 diagram in section
