Toyota LEXUS LS460/460LFUEL INJECTION SYSTEM

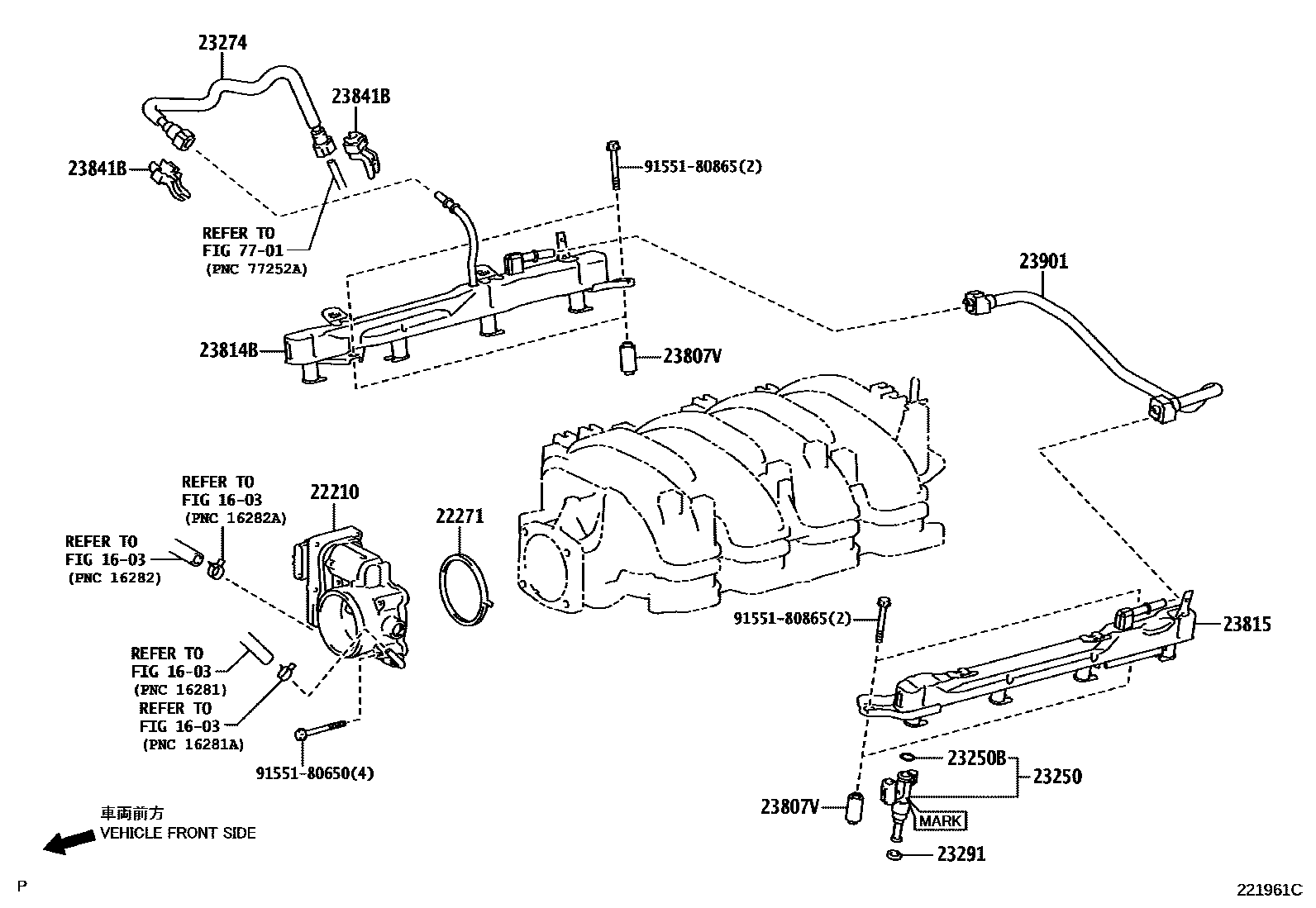

Parts diagram
1603
22210BODY ASSY, THROTTLE
main22030-38010i200608-200909
22271GASKET, THROTTLE BODY
main22271-50050i200608-200909
23250INJECTOR ASSY, FUEL
main23209-38030i200608-200809
main23209-38030i200809-200812
MARK23250-38020
main23209-38060i200812-200909
MARK23250-38050
main23209-38060i200909-201209
23250BRING, O(FOR FUEL INJECTOR)
main90301-06018i200608-200909
NO.2
main90301-07037i200608-200909
NO.1
23274HOSE, FUEL, NO.3
main23274-38010i200608-200909
NO.1
main23274-38020i200608-200909
NO.2
main23274-38070i200809-200909
NO.1
23291INSULATOR, INJECTOR VIBRATION
main23291-23010i200608-200909
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main23891-38020i200608-200909
23814BPIPE, FUEL DELIVERY
main23814-38040i200608-201204
NO.1
main23814-38041i201204
NO.1
main23814-38050i200608-200707
NO.2
main23814-38051i200708-200909
NO.2
main23814-38070i200608-201204
main23814-38071i201204
23815PIPE, FUEL DELIVERY, NO.2
main23815-38020i200608-201204
main23815-38021i201204
main23815-38040i200608-201204
main23815-38041i201204
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-21050i200608-200909
23901TUBE SUB-ASSY, FUEL
main23901-38020i200608-200909
7701
9155180650
9155180865

15 parts on this diagram · 3 diagrams in section
