Toyota LEXUS LS SERIESFRONT FENDER APRON & DASH PANEL

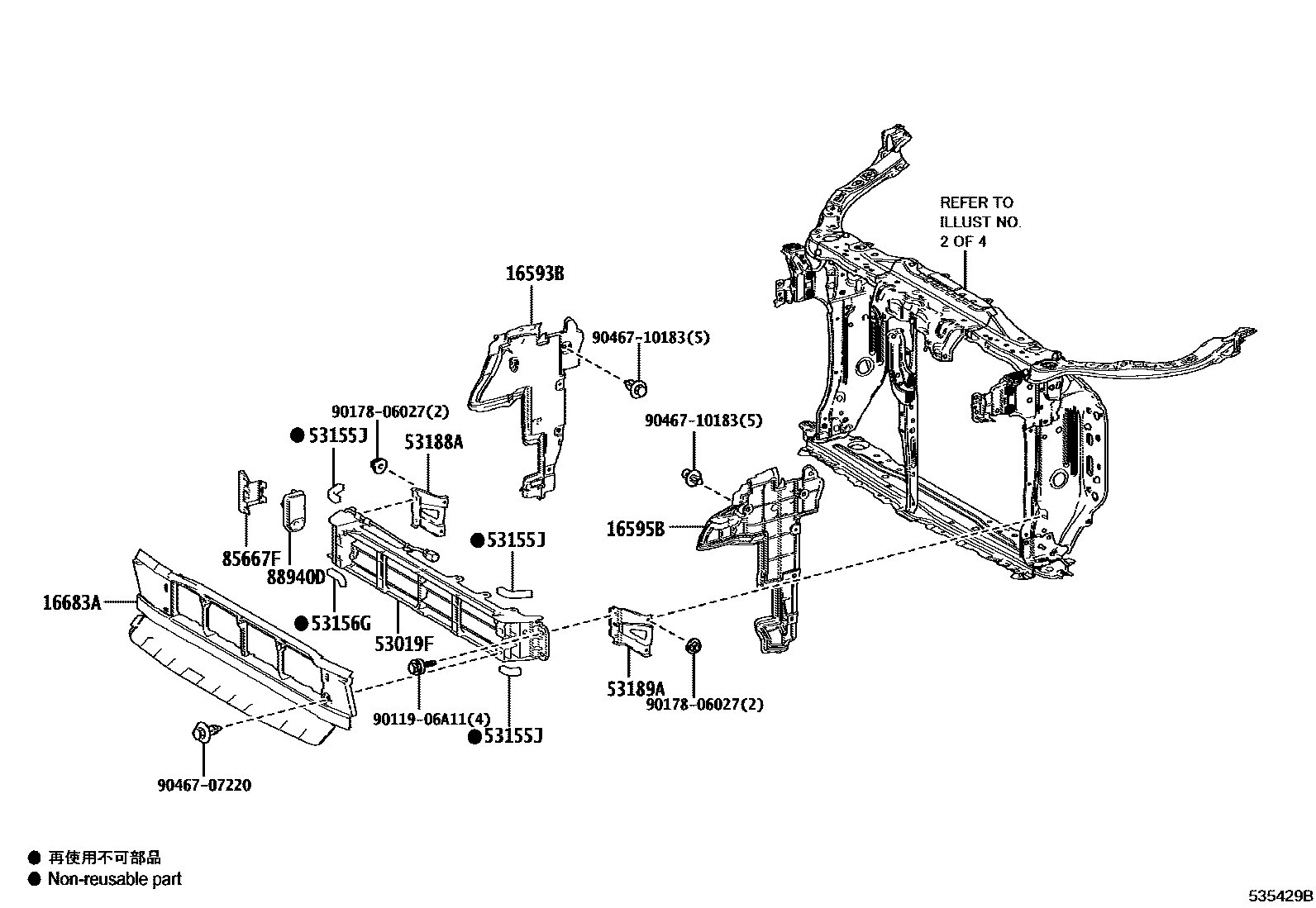

Parts diagram
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-31020i201710-201911
main16593-31021i201912-202010
main16593-70010i201710-201911
AZERBAIJAN SPEC; GEORGIA SPEC; MOROCCO SPEC; UKRAINE SPEC
main16593-70011i202310-202509
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-31020i201710-201911
main16595-31021i201912-202010
main16595-70010i201710-201911
AZERBAIJAN SPEC; GEORGIA SPEC; MOROCCO SPEC; UKRAINE SPEC
main16595-70011i201912-202010
AZERBAIJAN SPEC; GEORGIA SPEC; MOROCCO SPEC; UKRAINE SPEC
16683APLATE, RADIATOR LOWER AIR GUIDE
main16683-31020i202011-202310
53019FSHUTTER SUB-ASSY, RADIATOR
main53019-50010i201710-202010
ADRIA SPEC; AZERBAIJAN SPEC; EXHAUST EMISSION CONTROL-EURO5, WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO5, WITHOUT(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO6, WITH(ON BOARD DIAGNOSIS); GEORGIA SPEC; INDIA SPEC; ISRAEL SPEC; MOROCCO SPEC; UKRAINE SPEC
53155JSEAL, RADIATOR GRILLE, NO.1
main53155-50140×3i201710-202010
ADRIA SPEC; AZERBAIJAN SPEC; EXHAUST EMISSION CONTROL-EURO5, WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO5, WITHOUT(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO6, WITH(ON BOARD DIAGNOSIS); GEORGIA SPEC; INDIA SPEC; ISRAEL SPEC; MOROCCO SPEC; UKRAINE SPEC
53156GSEAL, RADIATOR GRILLE, NO.2
main53156-50030i201710-202010
ADRIA SPEC; AZERBAIJAN SPEC; EXHAUST EMISSION CONTROL-EURO5, WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO5, WITHOUT(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO6, WITH(ON BOARD DIAGNOSIS); GEORGIA SPEC; INDIA SPEC; ISRAEL SPEC; MOROCCO SPEC; UKRAINE SPEC
53188ABRACKET, RADIATOR SHUTTER SUPPORT, RH
main53188-50010i201710-202010
ADRIA SPEC; AZERBAIJAN SPEC; EXHAUST EMISSION CONTROL-EURO5, WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO5, WITHOUT(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO6, WITH(ON BOARD DIAGNOSIS); GEORGIA SPEC; INDIA SPEC; ISRAEL SPEC; MOROCCO SPEC; UKRAINE SPEC
53189ABRACKET, RADIATOR SHUTTER SUPPORT, LH
main53189-50010i201710-202010
ADRIA SPEC; AZERBAIJAN SPEC; EXHAUST EMISSION CONTROL-EURO5, WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO5, WITHOUT(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO6, WITH(ON BOARD DIAGNOSIS); GEORGIA SPEC; INDIA SPEC; ISRAEL SPEC; MOROCCO SPEC; UKRAINE SPEC
85667FCOVER, MOTOR
main85667-47010i201710-202010
ADRIA SPEC; AZERBAIJAN SPEC; EXHAUST EMISSION CONTROL-EURO5, WITH(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO5, WITHOUT(ON BOARD DIAGNOSIS); EXHAUST EMISSION CONTROL-EURO6, WITH(ON BOARD DIAGNOSIS); GEORGIA SPEC; INDIA SPEC; ISRAEL SPEC; MOROCCO SPEC; UKRAINE SPEC
88940DACTUATOR ASSY, SWING GRILLE
main88940-33050i201710-201904
ARMENIA SPEC
main88940-33070i202011-202105
AZERBAIJAN SPEC; GEORGIA SPEC; MOROCCO SPEC; UKRAINE SPEC
main88940-33121i202106-202108
AZERBAIJAN SPEC; GEORGIA SPEC; MOROCCO SPEC; UKRAINE SPEC
main88940-33122i202109-202211
AZERBAIJAN SPEC; GEORGIA SPEC; MOROCCO SPEC; UKRAINE SPEC
9011906A11
9017806027
9046707220
9046710183

14 parts on this diagram · 11 diagrams in section

FRONT FENDER APRON & DASH PANEL for Toyota LEXUS LS SERIES

This section contains 101 genuine Toyota parts for the FRONT FENDER APRON & DASH PANEL system of the Toyota LEXUS LS SERIES. Key components include: GUIDE, RADIATOR AIR, NO.1 RH, GUIDE, RADIATOR AIR, NO.1 LH, PLATE, RADIATOR LOWER AIR GUIDE, BRACE SUB-ASSY, LOWER ARM BRACKET, RH, BRACE SUB-ASSY, LOWER ARM BRACKET, LH.
