Toyota LEXUS LBXCONSOLE BOX & BRACKET

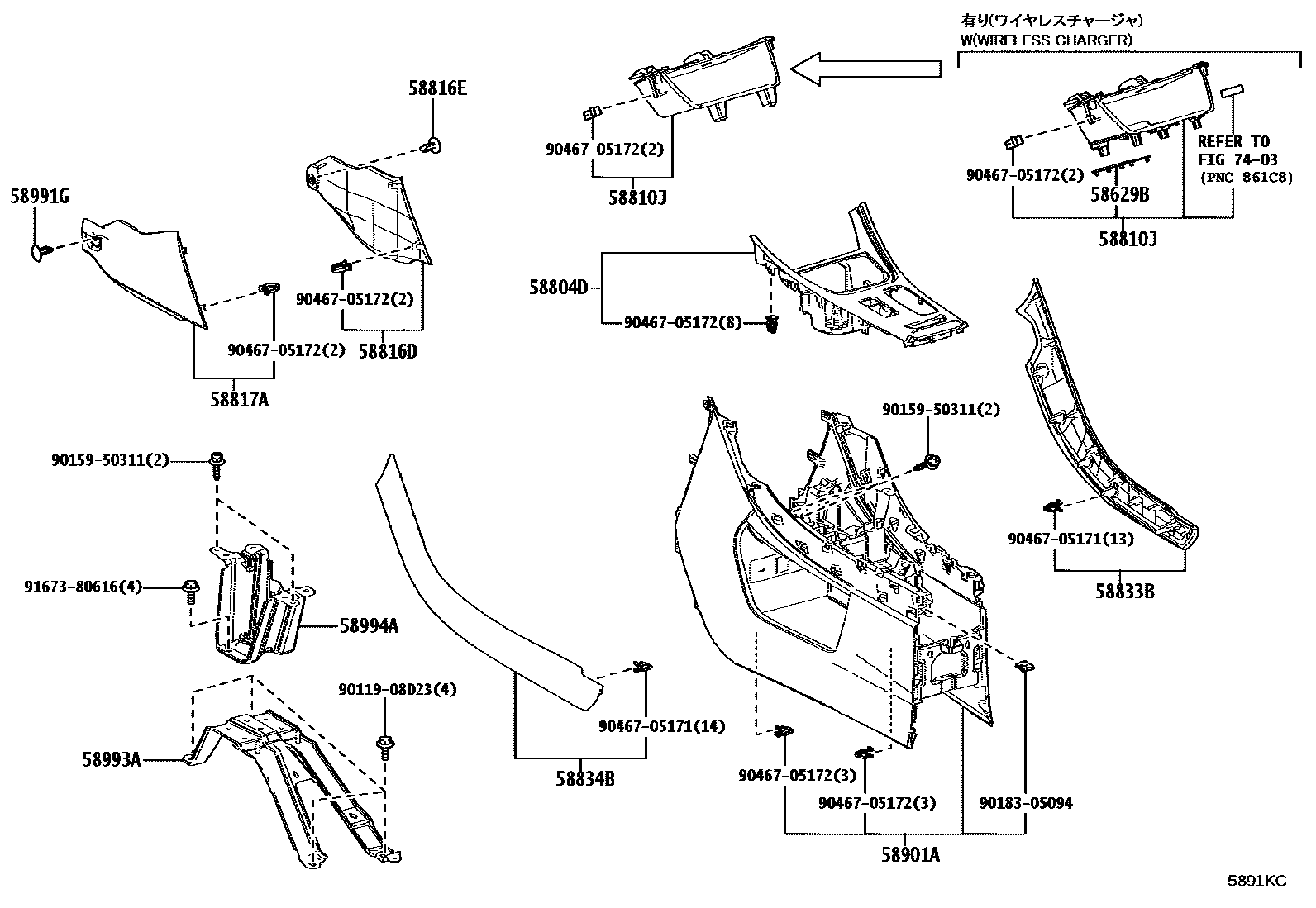

Parts diagram
58629BMAT, CENTER CONSOLE
main58629-52010i202408-202506
WIRELESS CHARGER-WITH
58804DPANEL SUB-ASSY, CONSOLE, UPPER FRONT
main58804-52110-B2i202408
DARK METAL/BLACK,TRIM0#,2#,3#,4#
58810JBOX ASSY, CONSOLE
main58810-52100supersedes 58810-52090i202408-202506
WIRELESS CHARGER-WITH
58816DINSERT, CONSOLE BOX, FRONT NO.1
main58816-52120i202408
58816ECLIP, CONSOLE BOX INSERT, FRONT
main90467-07049-23i202408
BLACK
58817AINSERT, CONSOLE BOX, FRONT NO.2
main58817-52040i202408
58833BGARNISH, CONSOLE UPPER PANEL, NO.1
main58833-52120-C2i202408
BLACK/RED NO.55,TRIM2#
main58833-52170-C0i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/SHELL,TRIM01,21,31,41
main58833-52170-C1i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/BLACK,TRIM01,21,31,41
main58833-52170-C2i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/RED,TRIM01,21,31,41
main58833-52170-C4i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/LT.GRAY,TRIM01,21,31,41
main58833-52170-C5i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/OCHRE,TRIM01,21,31,41
main58833-52170-C6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/COPPER,TRIM01,21,31,41
main58833-52170-D0i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),DARK ROSE/BLACK,TRIM31
main58833-52170-D1i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),DARK ROSE/RED,TRIM31
main58833-52170-D2i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),DARK ROSE/LT.GRAY,TRIM31
main58833-52170-E4i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/SHELL,TRIM01,21,31,41
main58833-52170-E5i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/BLACK,TRIM01,21,31,41
main58833-52170-E6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/OCHRE,TRIM01,21,31,41
main58833-52170-L3i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/LT.GRAY,TRIM41
main58833-52170-M6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/COPPER,TRIM01,21,31,41
main58833-52170-N6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/SHELL,TRIM01,21,31,41
main58833-52170-N7i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/BLACK,TRIM01,21,31,41
main58833-52170-N9i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/LT.GRAY,TRIM01,21,31,41
main58833-52180-D8i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),DK.ROSE/BLACK,TRIM31
main58833-52180-D9i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),DK.ROSE/RED NO.55,TRIM31
main58833-52180-N1i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/BLACK,TRIM21
main58833-52180-N2i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/RED,TRIM21
main58833-52180-N4i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/GRAY,TRIM21
main58833-52180-N5i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/COPPER,TRIM21
main58833-52180-N6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/BEIGE,TRIM21
main58833-52180-X0i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),DK.ROSE/LT.GRAY NO.831,TRIM31
main58833-52320-C1i202408
PARTIAL CUSTOMIZE,BLACK/BLACK,TRIM20
main58833-52320-C2i202408
PARTIAL CUSTOMIZE,BLACK/RED NO.55,TRIM20
main58833-52320-C3i202408
PARTIAL CUSTOMIZE,BLACK/GRAY NO.166,TRIM20
main58833-52320-C4i202408
PARTIAL CUSTOMIZE,BLACK/COPPER,TRIM20
main58833-52320-C5i202408
PARTIAL CUSTOMIZE,BLACK/BEIGE NO.841,TRIM20
58834BGARNISH, CONSOLE UPPER PANEL, NO.2
main58834-52030-C2i202408
BLACK/RED NO.55,TRIM2#
main58834-52070-C0i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/SHELL,TRIM01,21,31,41
main58834-52070-C1i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/BLACK,TRIM01,21,31,41
main58834-52070-C2i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/RED,TRIM01,21,31,41
main58834-52070-C4i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/LT.GRAY,TRIM01,21,31,41
main58834-52070-C5i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/OCHRE,TRIM01,21,31,41
main58834-52070-C6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),BLACK/COPPER,TRIM01,21,31,41
main58834-52070-D0i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),DARK ROSE/BLACK,TRIM31
main58834-52070-D1i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),DARK ROSE/RED,TRIM31
main58834-52070-D2i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),DARK ROSE/LT.GRAY,TRIM31
main58834-52070-E4i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/SHELL,TRIM01,21,31,41
main58834-52070-E5i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/BLACK,TRIM01,21,31,41
main58834-52070-E6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/OCHRE,TRIM01,21,31,41
main58834-52070-L3i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),OCHER/LT.GRAY,TRIM41
main58834-52070-M6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/COPPER,TRIM01,21,31,41
main58834-52070-N6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/SHELL,TRIM01,21,31,41
main58834-52070-N7i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/BLACK,TRIM01,21,31,41
main58834-52070-N9i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-LEATHER(BESPOKE),FROMAGE/LT.GRAY,TRIM01,21,31,41
main58834-52080-D8i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),DK.ROSE/BLACK,TRIM31
main58834-52080-D9i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),DK.ROSE/RED NO.55,TRIM31
main58834-52080-N1i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/BLACK,TRIM21
main58834-52080-N2i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/RED,TRIM21
main58834-52080-N4i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/GRAY,TRIM21
main58834-52080-N5i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/COPPER,TRIM21
main58834-52080-N6i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),BLACK/BEIGE,TRIM21
main58834-52080-X0i202408
BESPOKE BUILD&FULL CUSTOMIZE&SEAT COVER MATERIAL-SUEDE(BESPOKE),DK.ROSE/LT.GRAY NO.831,TRIM31
main58834-52140-C1i202408
PARTIAL CUSTOMIZE,BLACK/BLACK,TRIM20
main58834-52140-C2i202408
PARTIAL CUSTOMIZE,BLACK/RED NO.55,TRIM20
main58834-52140-C3i202408
PARTIAL CUSTOMIZE,BLACK/GRAY NO.166,TRIM20
main58834-52140-C4i202408
PARTIAL CUSTOMIZE,BLACK/COPPER,TRIM20
main58834-52140-C5i202408
PARTIAL CUSTOMIZE,BLACK/BEIGE NO.841,TRIM20
58901ABOX SUB-ASSY, CONSOLE, REAR
main58901-52101-C0i202408
BLACK,TRIM0#,2#,3#,4#
58991GCLIP
main90467-05172×8i202408
main90467-07049-23i202408
BLACK
58993ABRACKET, CONSOLE BOX MOUNTING, LOWER
main58993-52060i202408
58994ABRACKET, CONSOLE BOX MOUNTING, NO.4
main58994-52010i202408
7403
9011908D23
9015950311
9018305094
9046705171
9046705172
9167380616

19 parts on this diagram · 2 diagrams in section
