Toyota LEXUS GS SERIES — TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

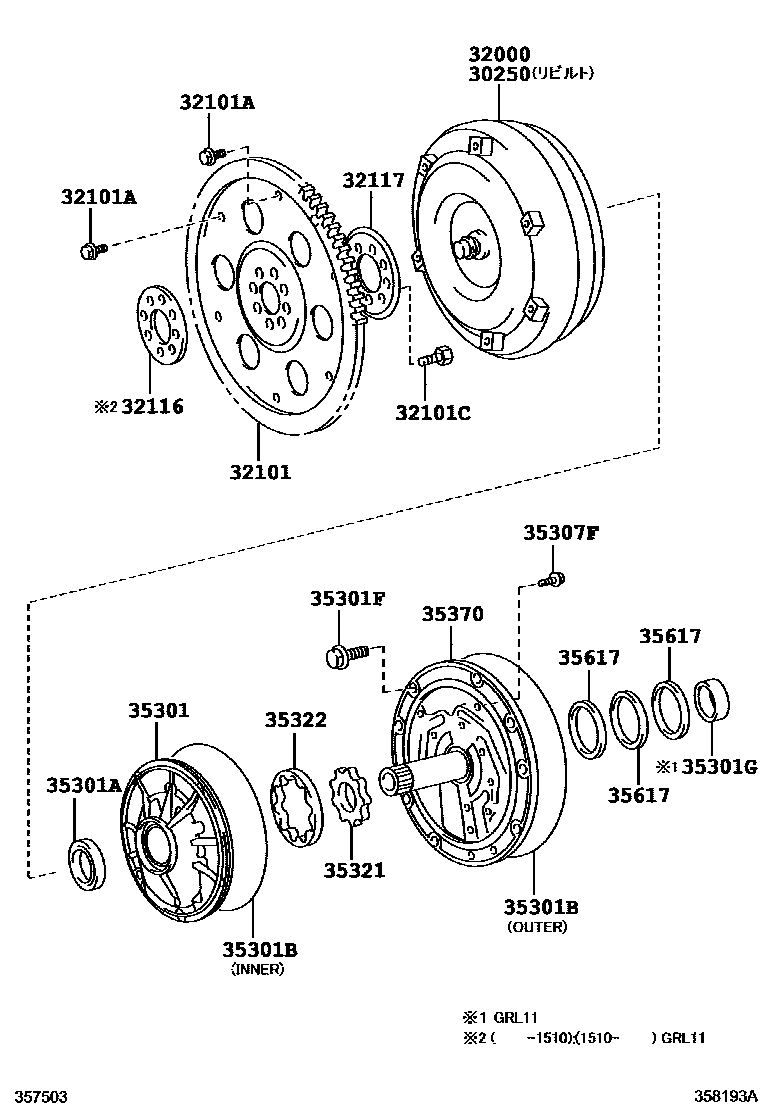

Parts diagram

30250CONVERTER ASSY, TORQUE, REBUILT

main30250-30400i201112-201608

main30250-30430i201309-201510

main30250-30440i201112-202007

main30250-30460i201510-202007

main30250-30470i201802-202007

main30250-53020i201609-201802

32000CONVERTER ASSY, TORQUE

main32000-30400i201112-201608

main32000-30430i201309-201510

main32000-30440i201112-202007

main32000-30460i201510-202007

main32000-30470i201802-202007

main32000-53020i201609-201802

32101GEAR SUB-ASSY, DRIVE PLATE & RING

main32101-30081i201112-202007

main32101-30100i201609-202007

32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)

main90105-09005i201112-202007

main90105-09006i201112-202007

32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)

main90105-10048i201112-202007

main90105-12384i201609-202007

32116SPACER, DRIVE PLATE, FRONT

main32116-20050i201609-202007

main32116-32020i201112-201608

32117SPACER, DRIVE PLATE, REAR

main32117-20060i201609-202007

main32117-30030i201112-202007

35301BODY SUB-ASSY, FRONT OIL PUMP

main35301-22030i201112-201608

main35301-24010i201510-202007

main35301-50031i201309-201510

main35301-53010i201609-202007

main35301-60030i201112-202007

35301ASEAL, OIL (FOR FRONT OIL PUMP)

main90311-38083i201112-202007

main90311-45032i201309-202007

35301BRING, O (FOR FRONT OIL PUMP BODY)

main35697-60010i201406-202007

main90301-99087i201309-202007

main90301-99093i201112-201608

main90301-99139i201112-201406

main90301-99148i201112-202007

main90301-99153i201112-201608

main90301-99171i201309-202007

35301FBOLT (FOR FRONT OIL PUMP SETTING)

main90105-08353i201309-202007

main90105-08451i201112-202007

35301GBEARING,NEEDLE ROLLER

main90364-33013i201112-201608

35307FBOLT (FOR STATOR SHAFT)

main90148-06001i201309-202007

main90148-60079i201112-202007

35321GEAR, FRONT OIL PUMP DRIVE

main35321-22120i201112-201608

main35321-22130i201112-201608

main35321-22140i201112-201608

main35321-22150i201112-201608

main35321-22160i201112-201608

main35321-22170i201112-201608

main35321-22180i201112-201608

main35321-50010i201112-202007

main35321-50020i201112-202007

main35321-50030i201112-202007

main35321-50040i201112-202007

main35321-50050i201112-202007

main35321-50060i201112-202007

main35321-50070i201112-202007

main35321-50080i201309-202007

main35321-50090i201309-202007

main35321-50100i201309-202007

main35321-50110i201309-202007

main35321-50120i201309-202007

main35321-50130i201309-202007

main35321-50140i201309-202007

main35321-53011i201609-202007

35322GEAR, FRONT OIL PUMP DRIVEN

main35322-22120i201112-201608

main35322-22130i201112-201608

main35322-22140i201112-201608

main35322-22150i201112-201608

main35322-22160i201112-201608

main35322-22170i201112-201608

main35322-22180i201112-201608

main35322-50010i201112-202007

main35322-50020i201112-202007

main35322-50030i201112-202007

main35322-50040i201112-202007

main35322-50050i201112-202007

main35322-50060i201112-202007

main35322-50070i201112-202007

main35322-50080i201309-202007

main35322-50090i201309-202007

main35322-50100i201309-202007

main35322-50110i201309-202007

main35322-50120i201309-202007

main35322-50130i201309-202007

main35322-50140i201309-202007

main35322-53011i201609-202007

35370SHAFT ASSY, STATOR

main35370-22070i201112-201608

main35370-30071i201309-201510

main35370-30100i201510-202007

main35370-50030i201112-202007

main35370-53020i201609-202007

35617RING, CLUTCH DRUM OIL SEAL

main35617-50030i201112-202007

17 parts on this diagram · 3 diagrams in section
