Toyota LAND CRUISERWINDSHIELD WASHER

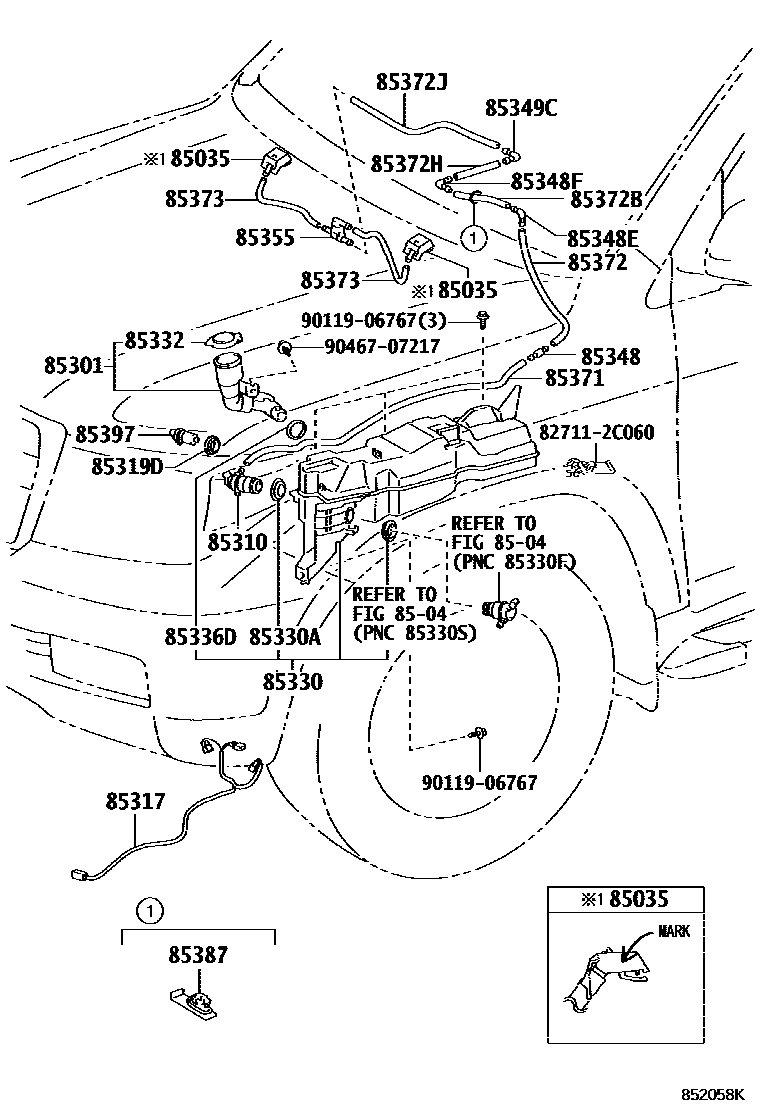

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-28220i200709-202104
MARK +1
main85381-28230i200709-202104
MARK +3
main85381-28240i200709-202104
MARK -1
8504
85301INLET SUB-ASSY, WASHER
main85301-60060i200709-201406
main85301-60061i201406-201708
main85301-60062i201709-202104
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-47010i201105-202104
main85330-60190i200709-201104
85317WIRING ASSY, WASHER
main85317-60350i200709-201201
main85317-60360i200709-201201
HEADLAMP CLEANER-WITH
main85317-60410i201201-201508
main85317-60450i201508-202104
85319DPACKING, FRONT WASHER
main85319-33230i200709-202104
85330JAR ASSY, WINDSHIELD WASHER
main85315-60350i200709-201201
main85355-60180i200709-201201
HEADLAMP CLEANER-WITH
main85355-60210i201201-201406
main85355-60211i201406-201508
main85355-60220i201508-202104
85330ABUSH, WINDSHIELD WASHER JAR
main85336-60300i200709-202104
85332CAP, WINDSHIELD WASHER JAR
main85386-60060i200709-201406
main85386-60061i201406-202104
85336DPACKING, WINDSHIELD WASHER JAR
main85336-30160i200709-202104
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200709-202104
85348EJOINT, WINDSHIELD WASHER ELBOW, NO.2
main85355-20200i200709-202104
85348FJOINT, WINDSHIELD WASHER ELBOW, NO.3
main85355-20200i200709-202104
85349CJOINT, WINDSHIELD WASHER ELBOW, NO.4
main85355-20200i200709-202104
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020i200709-202104
main85378-32220i201908-202104
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i200709-202104
L=1450(*H,L=330)
main90099-33080i200709-201201
L=1450(*H,L=330),HEADLAMP CLEANER-WITH
main90099-33080i201201-201508
L=1450(*H,L=330),INDIA SPEC
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i200709-202104
L=1450(*H,L=240)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i200709-202104
L=1450(*H,L=110)
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i200709-202104
L=1450(*H,L=65)
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90099-33080i200709-202104
L=1450(*H,L=760)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i200709-202104
L=1450(*H,L=310)
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main82711-52090i200709-202104
85397SWITCH ASSY,LEVEL WARNING
main85397-30400i200709-202104
827112C060WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906767
9046707217

26 parts on this diagram · 3 diagrams in section
