Toyota KLUGER HVCONSOLE BOX & BRACKET

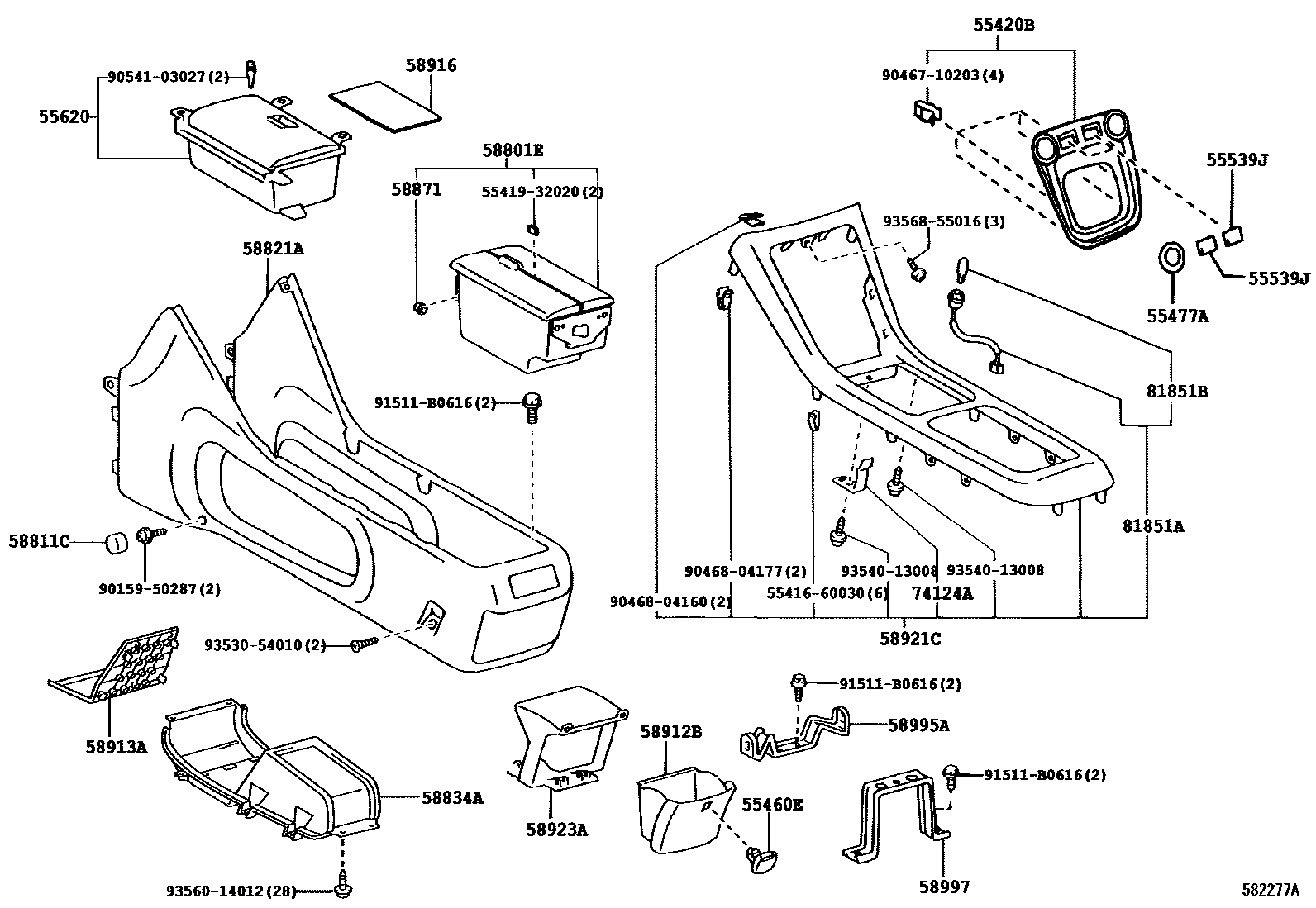

Parts diagram
55420BPANEL ASSY, INSTRUMENT CLUSTER FINISH, CENTER NO.1
main55420-48110-B0i200503-200705
SILVER,TRIM2#
55460ELOCK ASSY, INSTRUMENT PANEL BOX
main55460-33010-C0i200503-200705
BLACK,TRIM2#
55477ABEZEL, CIGARETTE LIGHTER HOLE
main55477-48020i200503-200705
55539JCOVER, SPARE SWITCH HOLE
main55539-48010i200503-200705
55620HOLDER ASSY, INSTRUMENT PANEL CUP
main55620-48070-B0i200503-200705
SILVER,TRIM2#
58801EBOX SUB-ASSY, CONSOLE, UPPER
main58801-48040-C0i200503-200705
BLACK,TRIM2#
58811CCAP(FOR CONSOLE)
main90339-10014-C0×2i200503-200705
BLACK,TRIM2#
58821APANEL, CONSOLE
main58821-48020-C0i200503-200705
BLACK,TRIM2#
58834ACOVER, CONSOLE, LOWER
main58834-48050-C0i200503-200705
BLACK,TRIM2#
58871CUSHION, CONSOLE BOX
main58871-30050×4i200503
58912BBOX, REAR CONSOLE, LOWER
main58912-48030-C0i200503-200705
BLACK,TRIM2#
58913APANEL, BOX, NO.3
main58913-48020-C0i200503-200705
BLACK,TRIM2#
58916MAT, BOX BOTTOM
main58916-48020i200503
58921CPLATE, BOX, UPPER NO.1
main58921-48050-C0i200503-200705
BLACK,TRIM2#
58923APANEL, CONSOLE REAR END
main58923-48010-C0i200503-200705
BLACK,TRIM2#
58995ABRACKET, CONSOLE BOX MOUNTING, NO.1
main58995-48030i200503
58997BRACKET, CONSOLE BOX MOUNTING, NO.3
main58997-48020i200503
74124ASPRING, ASH RECEPTACLE
main74124-20120i200503
81851ALAMP ASSY, INDICATOR
main81850-48010i200503
81851BBULB (FOR INDICATOR LAMP)
main90981-11014i200503
5541660030STOPPER,LIGHT CONTROL SWITCH
5541932020PLATE, SAFETY PAD
9015950287
9046710203
9046804160
9046804177
9054103027
91511B0616
9353054010
9354013008
9356014012
9356855016

32 parts on this diagram · 1 diagram in section

CONSOLE BOX & BRACKET for Toyota KLUGER HV

This section contains 32 genuine Toyota parts for the CONSOLE BOX & BRACKET system of the Toyota KLUGER HV. Key components include: PANEL ASSY, INSTRUMENT CLUSTER FINISH, CENTER NO.1, LOCK ASSY, INSTRUMENT PANEL BOX, BEZEL, CIGARETTE LIGHTER HOLE, COVER, SPARE SWITCH HOLE, HOLDER ASSY, INSTRUMENT PANEL CUP.
