Toyota IZOAFRONT DOOR LOCK & HANDLE

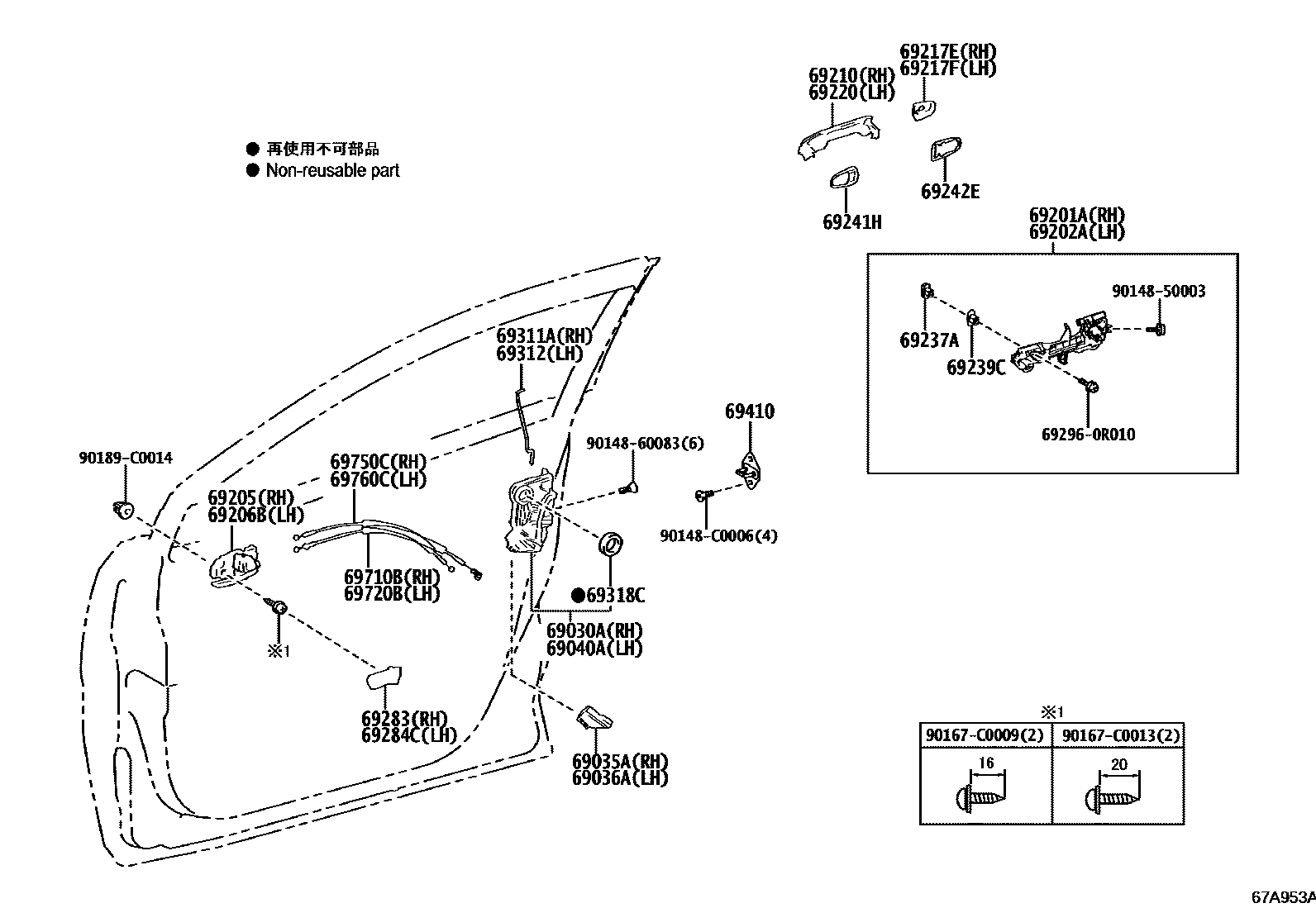

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-02620i202005
69035ACOVER SUB-ASSY, FRONT DOOR LOCK, RH
main69035-02060i202005
69036ACOVER SUB-ASSY, FRONT DOOR LOCK, LH
main69036-02060i202005
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-02590i202005
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-F4040i202005
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-F4040i202005
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-F4030-C0i202005
BLACK,TRIM1#,2#; BLACK,TRIM2#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-F4030-C0i202005
BLACK,TRIM1#,2#; BLACK,TRIM2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-F4030-A0i202005-202105
WHITE PEARL CS.,070 ,2KR ,2TP ,2TS
main69210-F4030-A1i202105
PLATINUM WHITE PEARL MC.,089 ,2PU ,2WN
main69210-F4030-B0i202005
METAL STREAM ME,1K0 ,2UY
main69210-F4030-C0i202005
BLACK MC.,209 ,2ND ,2TA
main69210-F4030-D0i202005
RED MC.,2NE ,2PN
main69210-F4030-E0i202005-202105
DK. BROWN M.M.,4U3
main69210-F4030-J0i202005-202105
BLUE ME.,2QG
main69210-F4030-J1i202105
NEBULA BLUE ME.,8X2
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-F4070-A0i202005-202105
WHITE PEARL CS.,070 ,2KR ,2TP ,2TS
main69217-F4070-A1i202105
PLATINUM WHITE PEARL MC.,089 ,2PU ,2WN
main69217-F4070-B0i202005
METAL STREAM ME,1K0 ,2UY
main69217-F4070-C0i202005
BLACK MC.,209 ,2ND ,2TA
main69217-F4070-D0i202005
RED MC.,2NE ,2PN
main69217-F4070-E0i202005-202105
DK. BROWN M.M.,4U3
main69217-F4070-J0i202005-202105
BLUE ME.,2QG
main69217-F4070-J1i202105
NEBULA BLUE ME.,8X2
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-F4050-A0i202005-202105
WHITE PEARL CS.,070 ,2KR ,2TP ,2TS
main69217-F4050-A1i202105
PLATINUM WHITE PEARL MC.,089 ,2PU ,2WN
main69217-F4050-B0i202005
METAL STREAM ME,1K0 ,2UY
main69217-F4050-C0i202005
BLACK MC.,209 ,2ND ,2TA
main69217-F4050-D0i202005
RED MC.,2NE ,2PN
main69217-F4050-E0i202005-202105
DK. BROWN M.M.,4U3
main69217-F4050-J0i202005-202105
BLUE ME.,2QG
main69217-F4050-J1i202105
NEBULA BLUE ME.,8X2
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-F4030-A0i202005-202105
WHITE PEARL CS.,070 ,2KR ,2TP ,2TS
main69210-F4030-A1i202105
PLATINUM WHITE PEARL MC.,089 ,2PU ,2WN
main69210-F4030-B0i202005
METAL STREAM ME,1K0 ,2UY
main69210-F4030-C0i202005
BLACK MC.,209 ,2ND ,2TA
main69210-F4030-D0i202005
RED MC.,2NE ,2PN
main69210-F4030-E0i202005-202105
DK. BROWN M.M.,4U3
main69210-F4030-J0i202005-202105
BLUE ME.,2QG
main69210-F4030-J1i202105
NEBULA BLUE ME.,8X2
69237ANUT, FRONT DOOR HANDLE
main69237-F4030×2i202005
69239CBUSH, FRONT DOOR HANDLE
main69239-F4040×2i202005
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-F4030×2i202005
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-F4030×2i202005
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
main69283-0N030-C1i202005
BLACK,TRIM1#,2#; BLACK,TRIM2#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
main69284-0N030-C1i202005
BLACK,TRIM1#,2#; BLACK,TRIM2#
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-F4030i202005
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-F4030i202005
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-51010×2i202005
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-0D020×2i202005
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-F4040i202005
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-F4040i202005
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-F4040i202005
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-F4040i202005
692960R010SCREW, DOOR INSIDE HANDLE
9014850003
9014860083
90148C0006
90167C0009
90167C0013
90189C0014

33 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE for Toyota IZOA

This section contains 33 genuine Toyota parts for the FRONT DOOR LOCK & HANDLE system of the Toyota IZOA. Key components include: LOCK ASSY, FRONT DOOR W/MOTOR, RH, COVER SUB-ASSY, FRONT DOOR LOCK, RH, COVER SUB-ASSY, FRONT DOOR LOCK, LH, LOCK ASSY, FRONT DOOR W/MOTOR, LH, FRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH.
