Toyota ISTWINDSHIELD WASHER

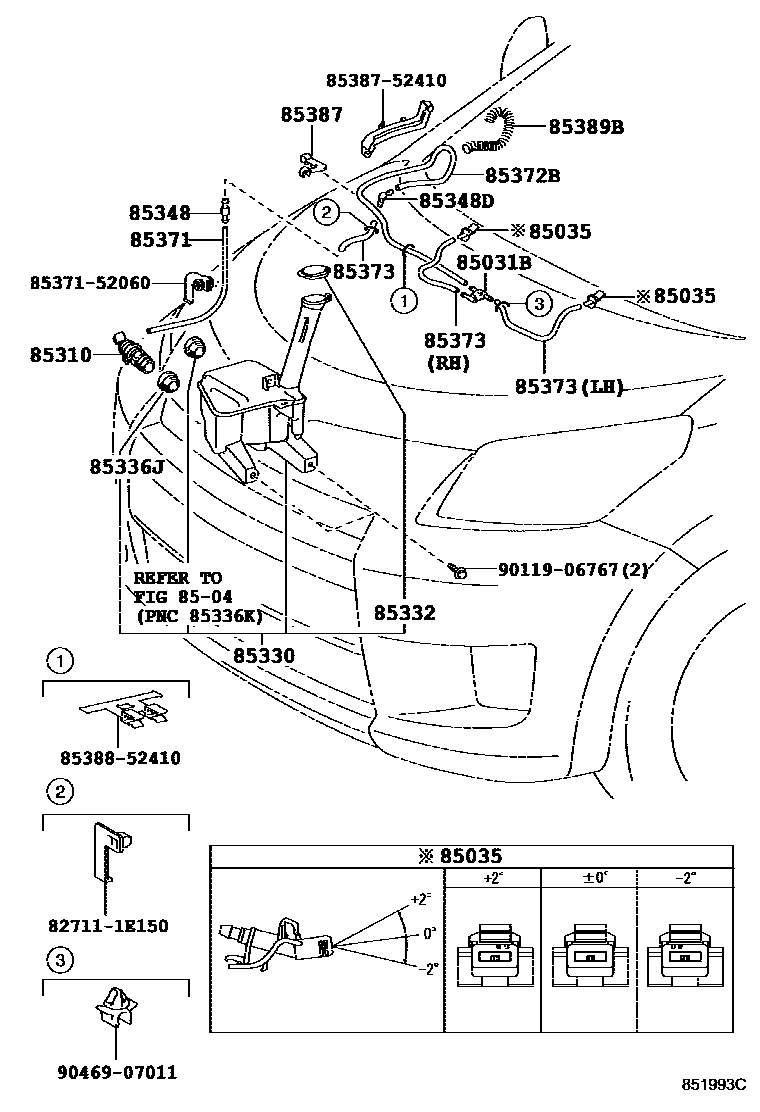

Parts diagram
85031BVALVE SUB-ASSY, WASHER
main85321-28020i200707
85035NOZZLE SUB-ASSY, WASHER
main85381-12300×2i200707
main85381-12310×2i200707
main85381-12320×2i200707
8504REAR WASHER
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-21010i200707
85330JAR ASSY, WINDSHIELD WASHER
main85315-52170i200707
85332CAP, WINDSHIELD WASHER JAR
main85316-26030i200707
85336JPROTECTOR, WASHER JAR
main85336-60300i200707
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200707
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85377-50110i200707
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i200707
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90446-07001i200707
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080×6i200707
main90446-07001i200707
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main85387-22410i200707
85389BPROTECTOR, WINDSHIELD WASHER
main85389-22660i200707
827111E150WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8537152060HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
8538752410CLAMP NO.1 (FOR WINDSEIELD WASHER)
8538852410CLAMP NO.2 (FOR WINDSEIELD WASHER)
9011906767
9046907011

20 parts on this diagram · 1 diagram in section

WINDSHIELD WASHER for Toyota IST

This section contains 20 genuine Toyota parts for the WINDSHIELD WASHER system of the Toyota IST. Key components include: VALVE SUB-ASSY, WASHER, NOZZLE SUB-ASSY, WASHER, REAR WASHER, MOTOR AND PUMP ASSY, WINDSHIELD WASHER, JAR ASSY, WINDSHIELD WASHER.
