Toyota HILUX SURFROOF PANEL & BACK PANEL

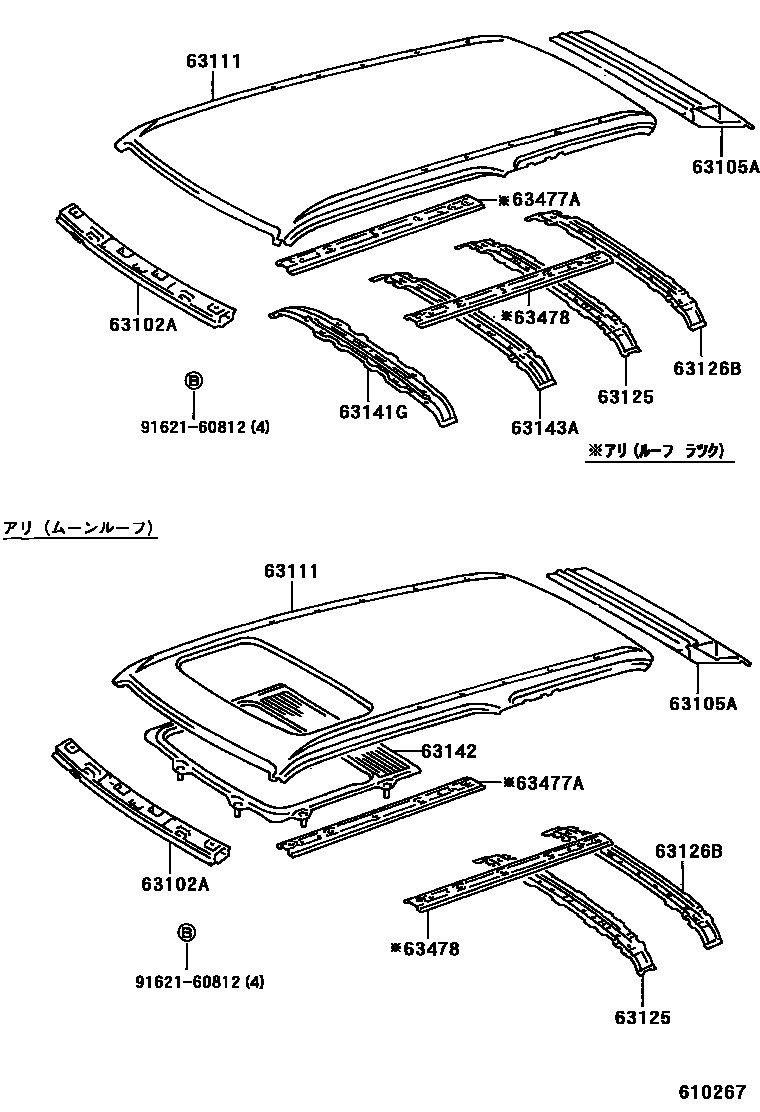

Parts diagram
63102APANEL SUB-ASSY, WINDSHIELD HEADER
main63102-35010i199511
63105AFRAME SUB-ASSY, BACK DOOR OPENING
main63105-35060i199511
63111PANEL, ROOF
main63111-35131i199511-199708
main63111-35141i199511-199708
main63111-35171i199511
main63111-35181i199807
63125REINFORCEMENT, ROOF PANEL, NO.2
main63125-35010i199511
63126BREINFORCEMENT, ROOF PANEL, REAR NO.2
main63126-35020i199511
63141GREINFORCEMENT, ROOF PANEL, NO.1
main63141-35020i199511
63142REINFORCEMENT, ROOF PANEL, NO.2
main63142-35010i199511-199807
63143AREINFORCEMENT, ROOF PANEL
main63143-35010i199511
63477ASUPPORT, ROOF RACK, CENTER RH
main63477-35010i199511
63478SUPPORT, ROOF RACK, CENTER LH
main63478-35010i199511
9162160812

11 parts on this diagram · 3 diagrams in section

ROOF PANEL & BACK PANEL for Toyota HILUX SURF

This section contains 56 genuine Toyota parts for the ROOF PANEL & BACK PANEL system of the Toyota HILUX SURF. Key components include: CLIP, ROOF RACK, PANEL SUB-ASSY, WINDSHIELD HEADER, FRAME SUB-ASSY, BACK DOOR OPENING, PANEL, ROOF.
