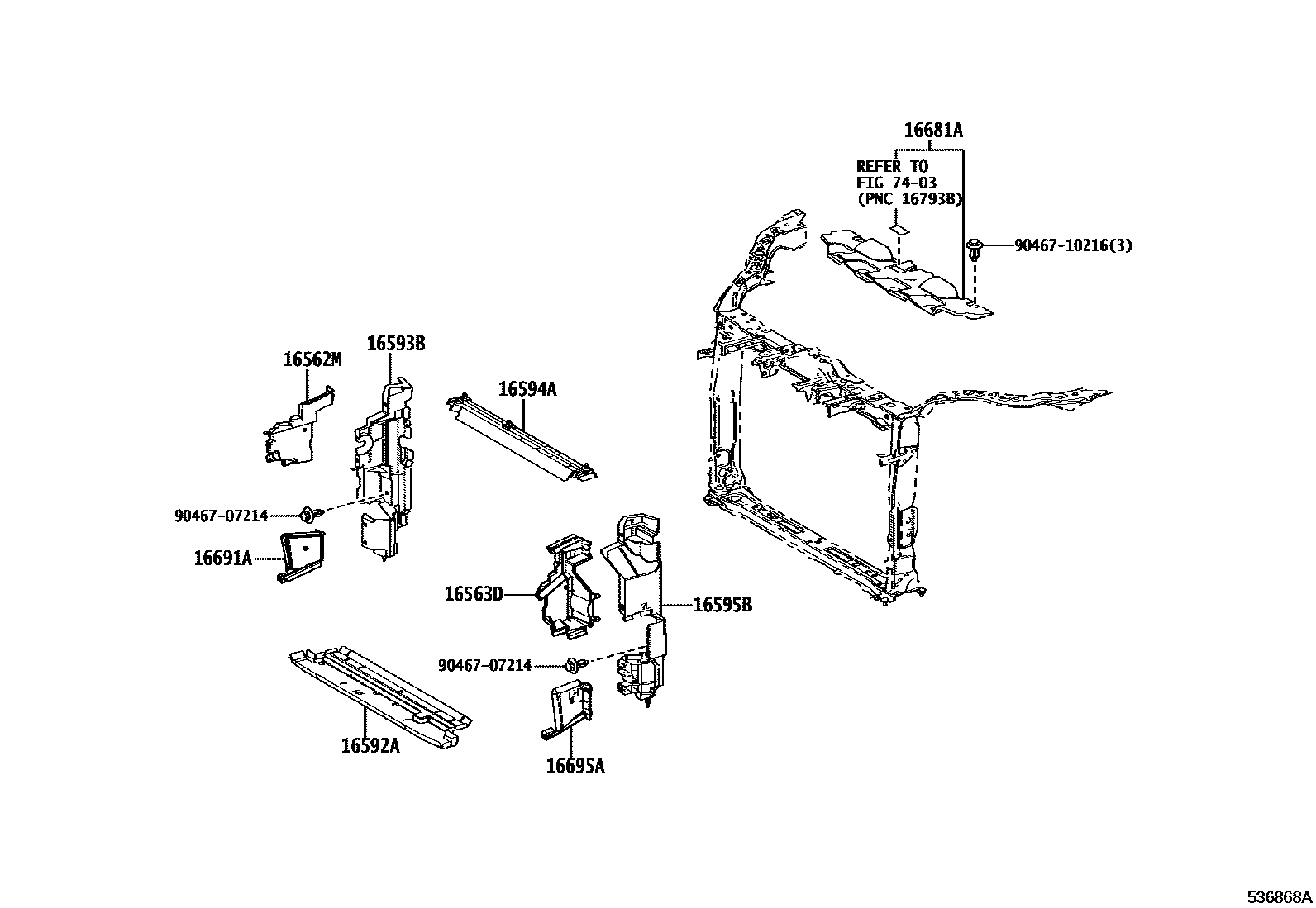

Toyota HARRIER — FRONT FENDER APRON & DASH PANEL

0001 1������� 0002 1������� 0003 1�����������&���������� 0004 1��������� 0005 1���������

16562MSEAL, RADIATOR TO SUPPORT, NO.2

main16562-24030iA25AFXS,M20AFKS..AXUH8#,MXUA85..S202210-202309

main16562-25060iA25AFXS..AXUP85202210

16563DSEAL, RADIATOR TO SUPPORT, NO.3

main16563-24030iA25AFXS,M20AFKS..AXUH8#,MXUA8#202006-202210

main16563-25040iA25AFXS..AXUP85202210

16592AGUIDE, RADIATOR AIR, NO.3

main16592-25010iM20AFKS..MXUA80;M20AFKS..MXUA85..G,Z202210

main16592-25040iA25AFXS..AXUH8#..S202210-202309

16593BGUIDE, RADIATOR AIR, NO.1 RH

main16593-24090iM20AFKS..MXUA8#202006-202112

main16593-25140iA25AFXS..AXUH8#202006-202112

main16593-25320iA25AFXS,M20AFKS..AXUH8#,MXUA8#202112-202210

main16593-25350iA25AFXS..AXUP85202210

16594AGUIDE, RADIATOR AIR, NO.2

main16594-25020iA25AFXS..AXUP85202210-202501

main16594-25040iA25AFXS,M20AFKS..AXUH8#,MXUA85..S202210-202309

main16594-25050iA25AFXS..AXUP85202501

16595BGUIDE, RADIATOR AIR, NO.1 LH

main16595-24090iM20AFKS..MXUA8#202006-202112

main16595-25140iA25AFXS..AXUH8#202006-202112

main16595-25310iA25AFXS,M20AFKS..AXUH8#,MXUA8#202112-202210

main16595-25340iA25AFXS..AXUP85202210

16681APLATE, RADIATOR UPPER AIR GUIDE

main16681-24010iM20AFKS..MXUA85..S202210-202309

main16681-25030iA25AFXS..AXUH8#..S202210-202309

16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH

main16691-24030iA25AFXS,M20AFKS..AXUH8#,MXUA8#202006-202210

16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH

main16695-24010iA25AFXS,M20AFKS..AXUH8#,MXUA8#202006-202210

7403

9046707214

main90467-07214

9046710216

main90467-10216

12 parts on this diagram · 5 diagrams in section
