Toyota HARRIERINTERIOR LAMP

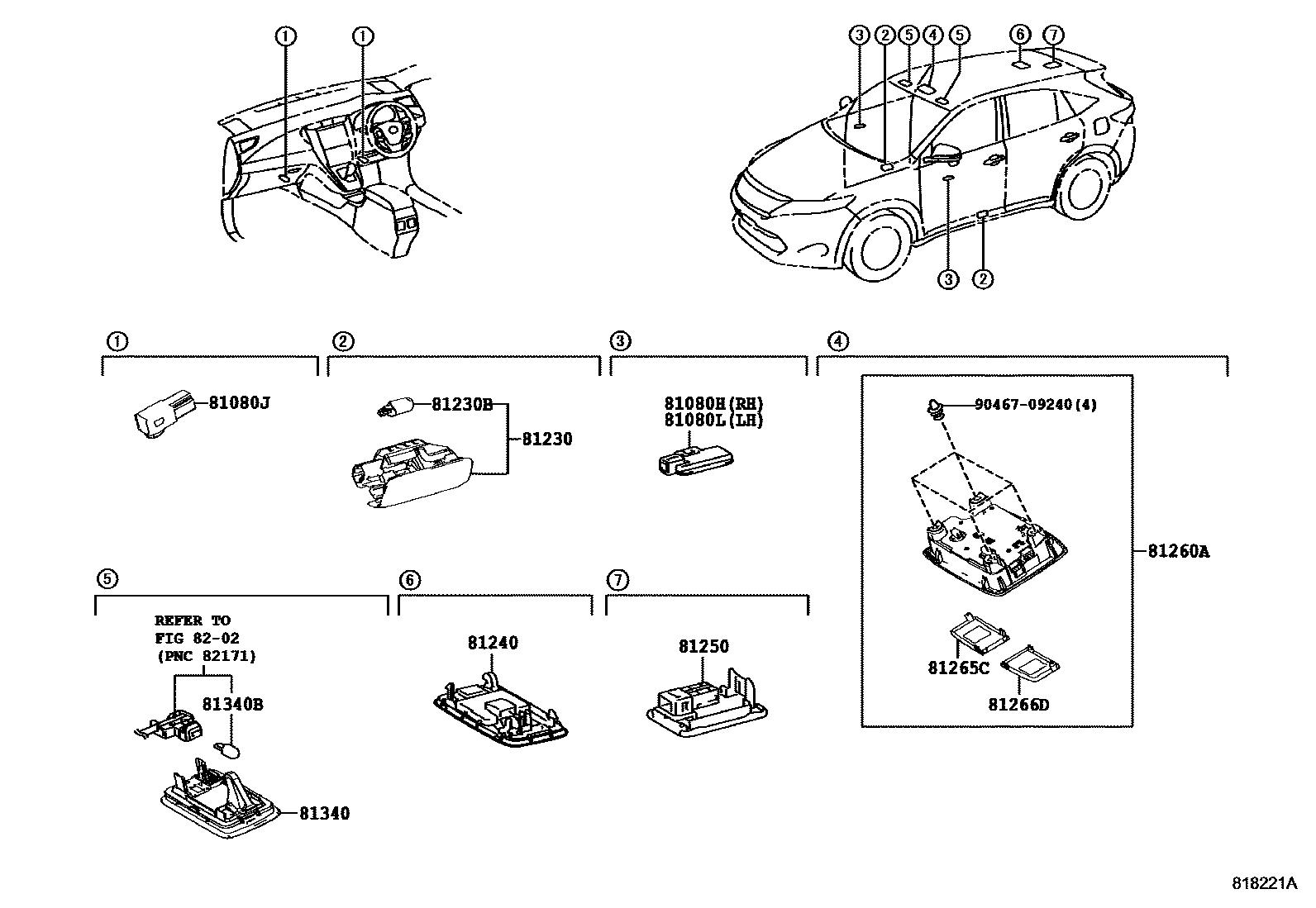

Parts diagram
81080HLAMP ASSY, INTERIOR ILLUMINATION, NO.1 RH
main81080-35010i201705
81080JLAMP ASSY, INTERIOR ILLUMINATION, NO.1
main81080-33280×2i201705
81080LLAMP ASSY, INTERIOR ILLUMINATION, NO.1 LH
main81080-35020i201705
81230LAMP ASSY, COURTESY
main81230-30200×2i201705
81230BBULB(FOR COURTESY LAMP)
main90981-12010×2i201705
12V 5W
81240LAMP ASSY, ROOM, NO.1
main81240-48030-C0i201705
BLACK,TRIM2#
81250LAMP ASSY, ROOM, NO.2
main81360-48160i201705
81260ALAMP ASSY, MAP
main81260-48630-C0i201705
BLACK,TRIM2#
main81260-48820-C0i201705
BLACK,TRIM2#
81265CLENS, MAP LAMP, NO.1
main81391-48010i201705
81266DLENS, MAP LAMP, NO.2
main81392-48010i201705
81340LAMP ASSY, VANITY
main81340-30110×2i201705
81340BBULB (FOR VANITY LAMP)
main90981-11062×2i201705
12V 8W
8202WIRING & CLAMP
9046709240

14 parts on this diagram · 1 diagram in section

INTERIOR LAMP for Toyota HARRIER

This section contains 14 genuine Toyota parts for the INTERIOR LAMP system of the Toyota HARRIER. Key components include: LAMP ASSY, INTERIOR ILLUMINATION, NO.1 RH, LAMP ASSY, INTERIOR ILLUMINATION, NO.1, LAMP ASSY, INTERIOR ILLUMINATION, NO.1 LH, LAMP ASSY, COURTESY, BULB(FOR COURTESY LAMP).
