Toyota GR 86STANDARD TOOL

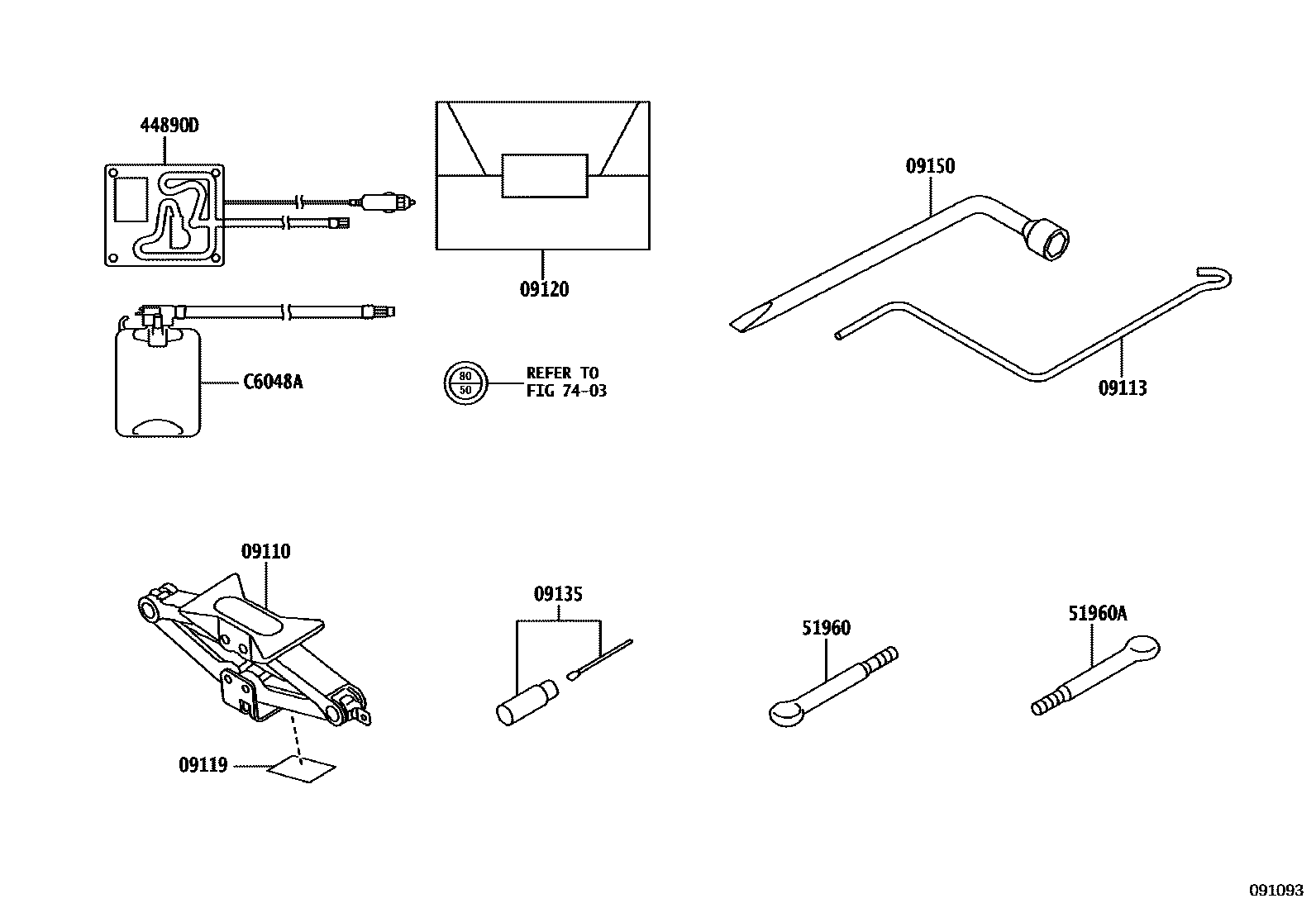

Parts diagram
09110JACK ASSY
mainSU00309481i202110-202206
09113HANDLE, JACK
mainSU00303402i202110-202206
09119LABEL, JACK CAUTION
mainSU00309482i202110-202206
09120BAG, TOOL
mainSU00308082i202206-202312
DESTINATION CODE=C6
mainSU00309590i202206-202312
DESTINATION CODE=C0
mainSU00309590i202206-202312
DESTINATION CODE=U4
mainSU00309590i202206-202312
DESTINATION CODE=U7
mainSU00309590i202110-202206
09135DRIVER, SCREW
mainSU00301988i202110-202312
09150WRENCH, HUB NUT BOX
mainSU00303400i202110-202312
44890DCOMPRESSOR ASSY, AIR
mainSU00308577i202110-202201
mainSU00310919i202206-202312
DESTINATION CODE=C6
mainSU00310920i202206-202312
DESTINATION CODE=U4
mainSU00310920i202201-202206
mainSU00310920i202206-202312
DESTINATION CODE=C0
mainSU00310920i202206-202312
DESTINATION CODE=U7
51960HOOK ASSY, FRONT
mainSU00301544i202110-202312
51960AHOOK ASSY, REAR
mainSU00304614i202110-202312
7403CAUTION PLATE (EXTERIOR & INTERIOR)
C6048ASEALANT, REPAIR TIRE
mainSU00308081i202110-202312

11 parts on this diagram · 1 diagram in section

STANDARD TOOL for Toyota GR 86

This section contains 11 genuine Toyota parts for the STANDARD TOOL system of the Toyota GR 86. Key components include: JACK ASSY, HANDLE, JACK, LABEL, JACK CAUTION, BAG, TOOL, DRIVER, SCREW.
