Toyota GR 86HEADLAMP

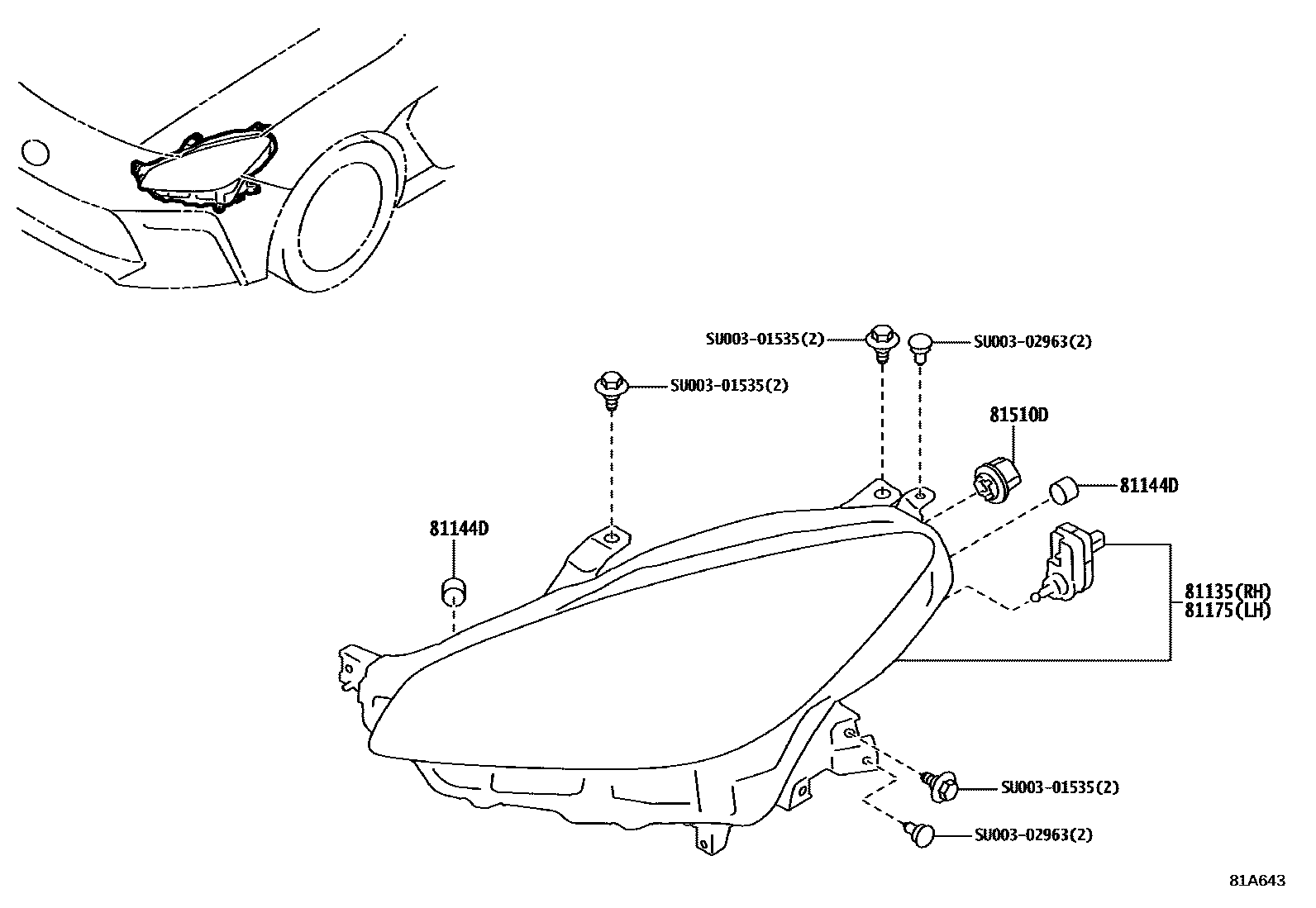

Parts diagram
81135UNIT ASSY, HEADLAMP, RH
mainSU00309631i202206-202310
DESTINATION CODE=E1; DESTINATION CODE=E3; DESTINATION CODE=EC
mainSU00309633i202206-202310
DESTINATION CODE=E1; DESTINATION CODE=E3; DESTINATION CODE=EC
mainSU00310110i202408
DESTINATION CODE=K2; DESTINATION CODE=KA; DESTINATION CODE=KC; DESTINATION CODE=KV
mainSU00308626i202203-202206
DESTINATION CODE=KY
mainSU00308628i202206-202310
DESTINATION CODE=KY
mainSU00310112i202311
DESTINATION CODE=KF; DESTINATION CODE=KG; DESTINATION CODE=KR; DESTINATION CODE=KS
mainSU00310116i202203-202206
DESTINATION CODE=EK; DESTINATION CODE=ER; DESTINATION CODE=K2; DESTINATION CODE=KA; DESTINATION CODE=KC; DESTINATION CODE=KV
mainSU00310118i202408
DESTINATION CODE=KF; DESTINATION CODE=KG; DESTINATION CODE=KR; DESTINATION CODE=KS
81144DCAP, HEADLAMP LOCKING
mainSU00307932×4i202203-202206
81175UNIT ASSY, HEADLAMP, LH
mainSU00309632i202206-202310
DESTINATION CODE=E1; DESTINATION CODE=E3; DESTINATION CODE=EC
mainSU00309634i202206-202310
DESTINATION CODE=E1; DESTINATION CODE=E3; DESTINATION CODE=EC
mainSU00310111i202408
DESTINATION CODE=K2; DESTINATION CODE=KA; DESTINATION CODE=KC; DESTINATION CODE=KV
mainSU00308627i202203-202206
DESTINATION CODE=KY
mainSU00308629i202311
DESTINATION CODE=KY
mainSU00310113i202311
DESTINATION CODE=KF; DESTINATION CODE=KG; DESTINATION CODE=KR; DESTINATION CODE=KS
mainSU00310117i202203-202206
DESTINATION CODE=EK; DESTINATION CODE=ER; DESTINATION CODE=K2; DESTINATION CODE=KA; DESTINATION CODE=KC; DESTINATION CODE=KV
mainSU00310119i202311
DESTINATION CODE=KF; DESTINATION CODE=KG; DESTINATION CODE=KR; DESTINATION CODE=KS
81510DBULB (FOR FRONT TURN SIGNAL LAMP)
mainSU00308632×2i202203-202205
12V 6W
mainSU00311100×2i202205-202206
SU00301535
SU00302963

6 parts on this diagram · 1 diagram in section

HEADLAMP for Toyota GR 86

This section contains 6 genuine Toyota parts for the HEADLAMP system of the Toyota GR 86. Key components include: UNIT ASSY, HEADLAMP, RH, CAP, HEADLAMP LOCKING, UNIT ASSY, HEADLAMP, LH, BULB (FOR FRONT TURN SIGNAL LAMP).
