Toyota FUNCARGOHOOD LOCK & HINGE

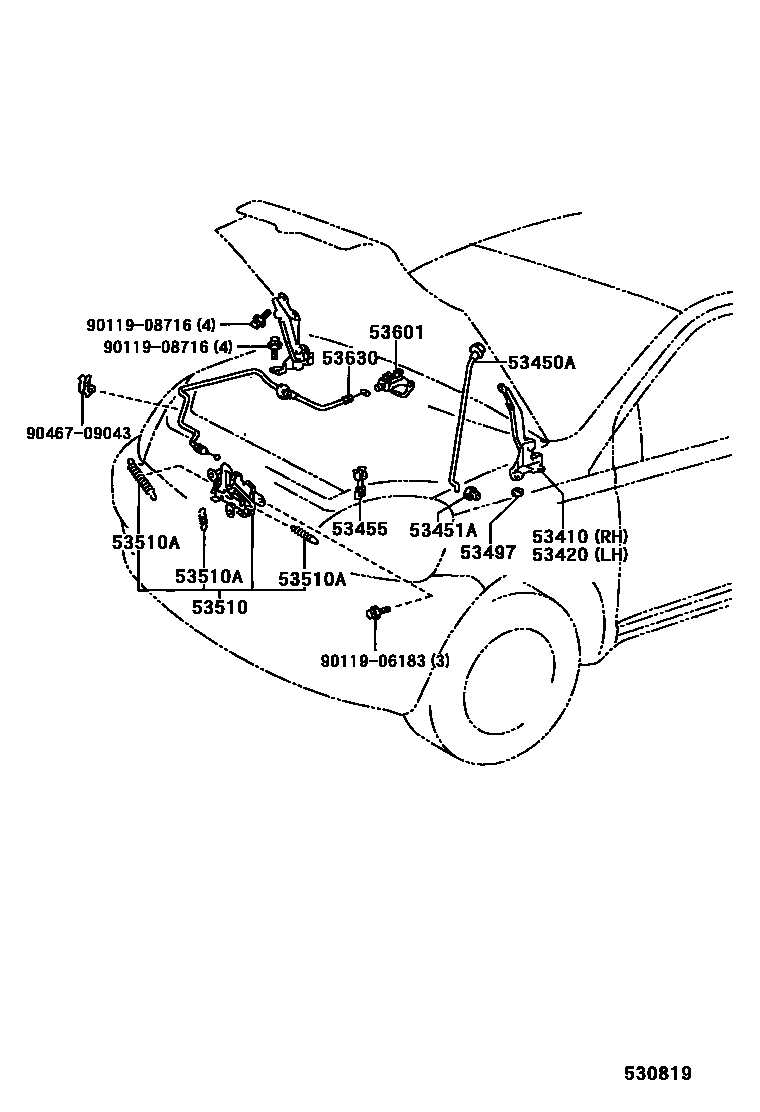

Parts diagram
53410HINGE ASSY, HOOD, RH
main53410-52010i200208-200509
53420HINGE ASSY, HOOD, LH
main53420-52010i199908-200208
53450ASUPPORT ASSY, HOOD, LH
main53440-52020i199908-200208
53451AGROMMET(FOR HOOD SUPPORT ROD)
main90480-15034i200208-200509
53455CLAMP, HOOD SUPPORT ROD
main53455-52080i199908-200208
53497PAD, HOOD HINGE, NO.1
main53497-10020×4i199908-200208
main53497-12050×4i199908-200208
main53497-42010×4i200208-200509
53510LOCK ASSY, HOOD
main53510-52020i199908-200208
main53510-52240i200208-200509
53510ASPRING, TENSION(FOR HOOD LOCK)
main90506-09052i199908-200208
main90506-12063i200208-200509
main90506-16077i200208-200509
main90506-18067i199908-200003
53601LEVER SUB-ASSY, HOOD LOCK CONTROL
main53601-52010-B0i199908-200208
BLUE GRAY,TRIM9#
main53601-52010-B3i200208-200509
DK.GRAY,TRIM1#
main53601-52010-G0i199908-200208
MIST GREEN,TRIM7#
53630CABLE ASSY, HOOD LOCK CONTROL
main53630-52010i199908-200208
main53630-52090i200208-200509
9011906183
9011908716
9046709043

13 parts on this diagram · 1 diagram in section
