Toyota ETIOSALTERNATOR

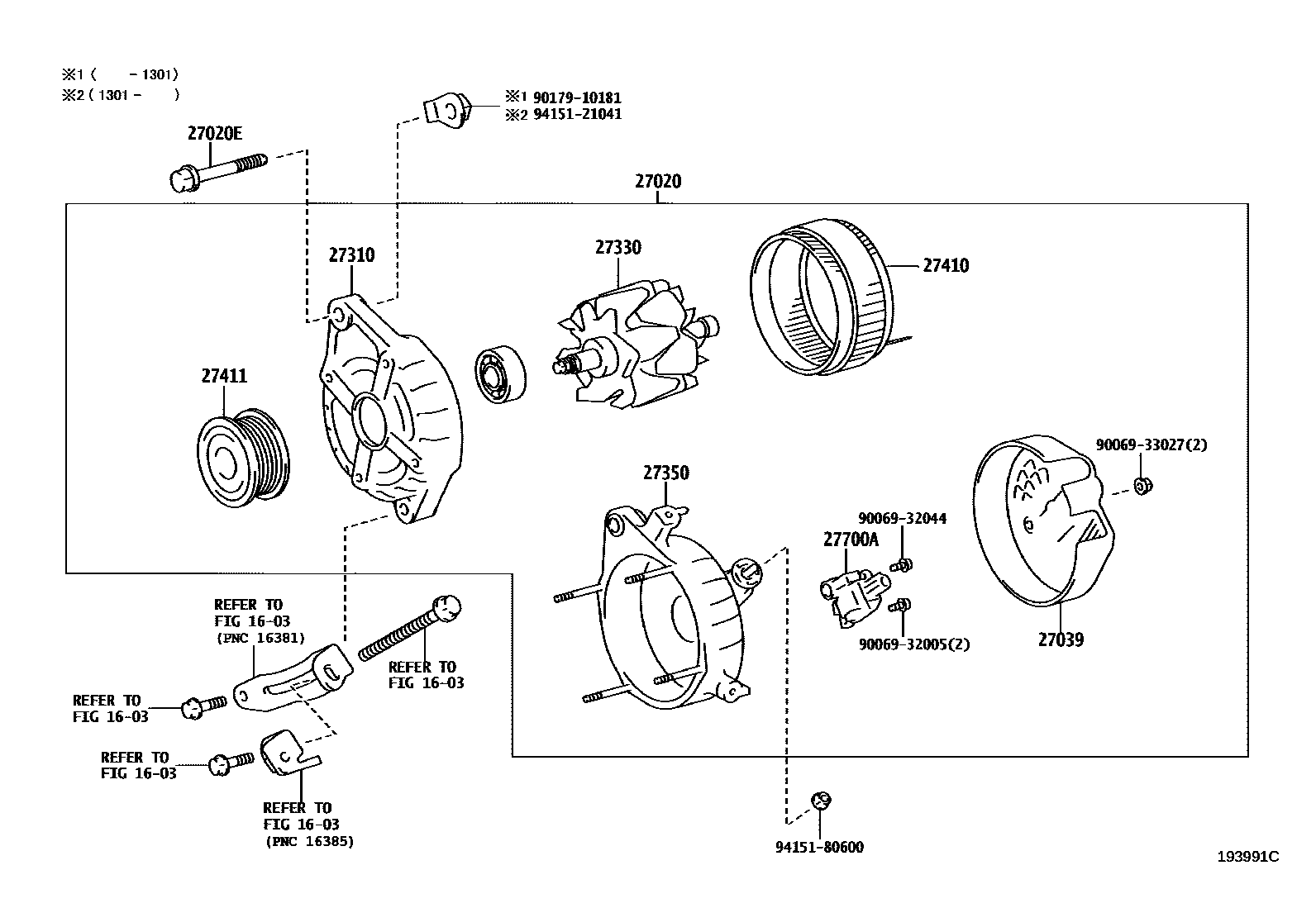

Parts diagram
1603RADIATOR & WATER OUTLET
27020ALTERNATOR ASSY
main27060-0Y110i201209-201604
12V 70A
main27060-0Y280i201604-202103
12V 90A
27020EBOLT(FOR ALTERNATOR)
main91672-F1090i201209-201604
27039COVER, ALTERNATOR REAR END
main27039-0Y110i201209-201604
main27039-0Y260i201604-202103
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0Y110i201209-201604
main27310-0Y260i201604-202103
27330ROTOR ASSY, ALTERNATOR
main27330-0Y110i201209-201604
main27330-0Y260i201604-202103
27350FRAME ASSY, RECTIFIER END
main27350-0Y110i201209-201604
main27350-0Y260i201604-202103
27410STATOR ASSY, ALTERNATOR
main27410-0Y110i201209-201604
main27410-0Y260i201604-202103
27411PULLEY, ALTERNATOR
main27411-0Y110i201209-201604
main27411-0Y260i201604-202103
27700AREGULATOR ASSY, GENERATOR
main27700-0Y030i201209-201604
main27700-0Y100i201604-202103
9006932005
9006932044
9006933027
9017910181
9415121041
9415180600

16 parts on this diagram · 2 diagrams in section

ALTERNATOR for Toyota ETIOS

This section contains 21 genuine Toyota parts for the ALTERNATOR system of the Toyota ETIOS. Key components include: RADIATOR & WATER OUTLET, ALTERNATOR ASSY, BOLT(FOR ALTERNATOR), BOLT, NO.1(FOR ALTERNATOR), BOLT, NO.2(FOR ALTERNATOR).
