Toyota ECHOMAT & CARPET

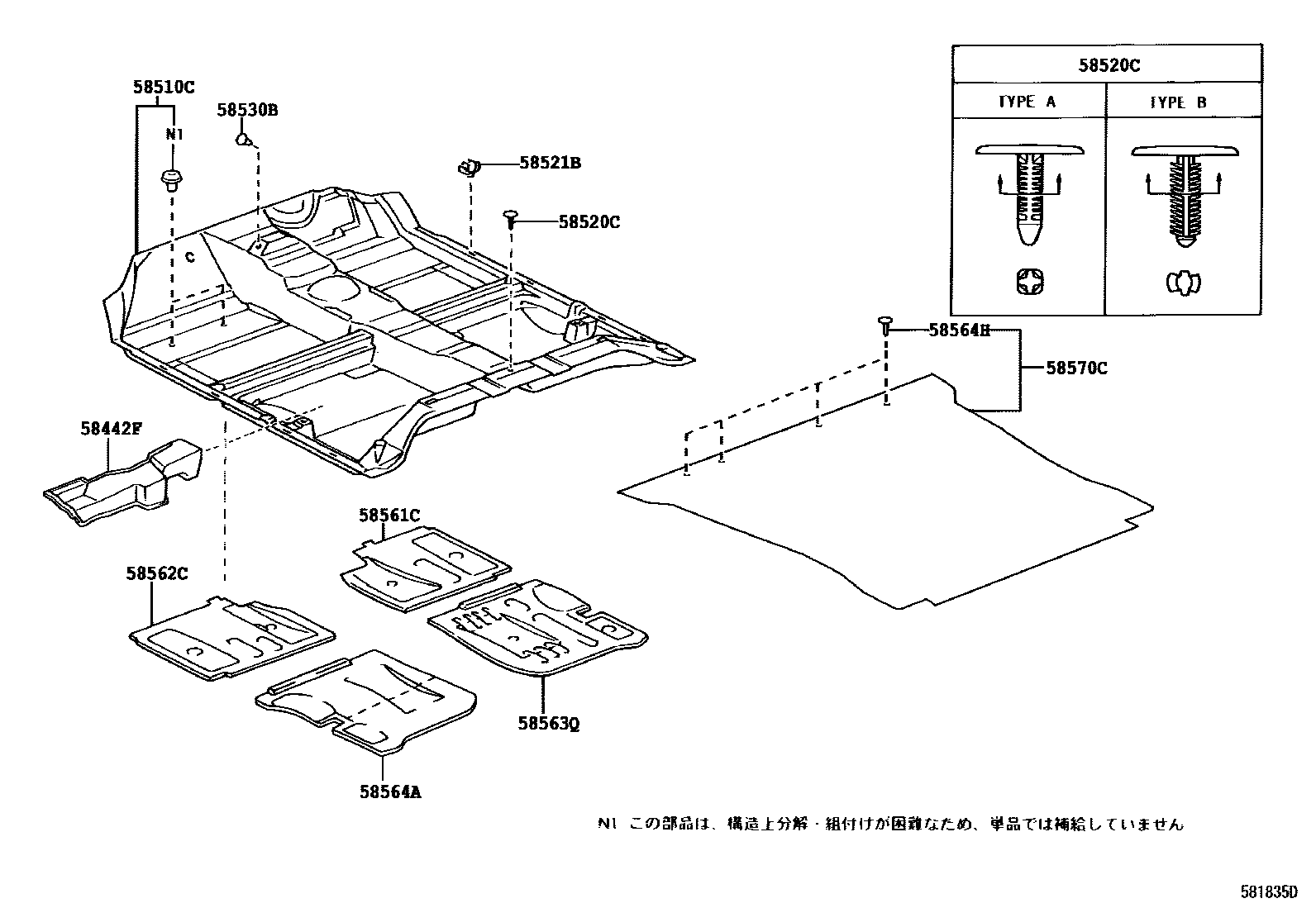

Parts diagram
58442FCOVER, JACK
main58442-52021i200306
58510CCARPET ASSY, FRONT FLOOR, FRONT
main58510-5D040-B1i200306-200508
DK. GREY,TRIM9#
main58510-5D050-B1i200306-200508
DK. GREY,TRIM9#
58520CCLIP(FOR FRONT FLOOR CARPET)
main90467-06016-P2i200306-200508
TYPE A:REFER TO ILLUSTRATION,DK.GRAY,TRIM9#
main90467-07049-B7i200306-200508
TYPE B:REFER TO ILLUSTRATION,DK.GRAY,TRIM9#
58521BHOOK, FLOOR CARPET
main58521-52010×8i200306
58530BCLIP(FOR FRONT FLOOR CARPET)
main90467-10091i200306-200508
58561CSILENCER, FRONT FLOOR, NO.1
main58561-52110i200306
58562CSILENCER, FRONT FLOOR, NO.2
main58562-52070i200306
58563QSILENCER, FRONT FLOOR, NO.3
main58563-52010i200306
58564ASILENCER, FRONT FLOOR, NO.4
main58564-52040i200306
58564HCLIP(FOR REAR FLOOR CARPET)
main90467-11021-01×4i200306-200508
BLACK,TRIM9#
58570CCARPET ASSY, REAR FLOOR
main58570-52220-B0i200306-200508
DK.GRAY,TRIM9#

11 parts on this diagram · 1 diagram in section
