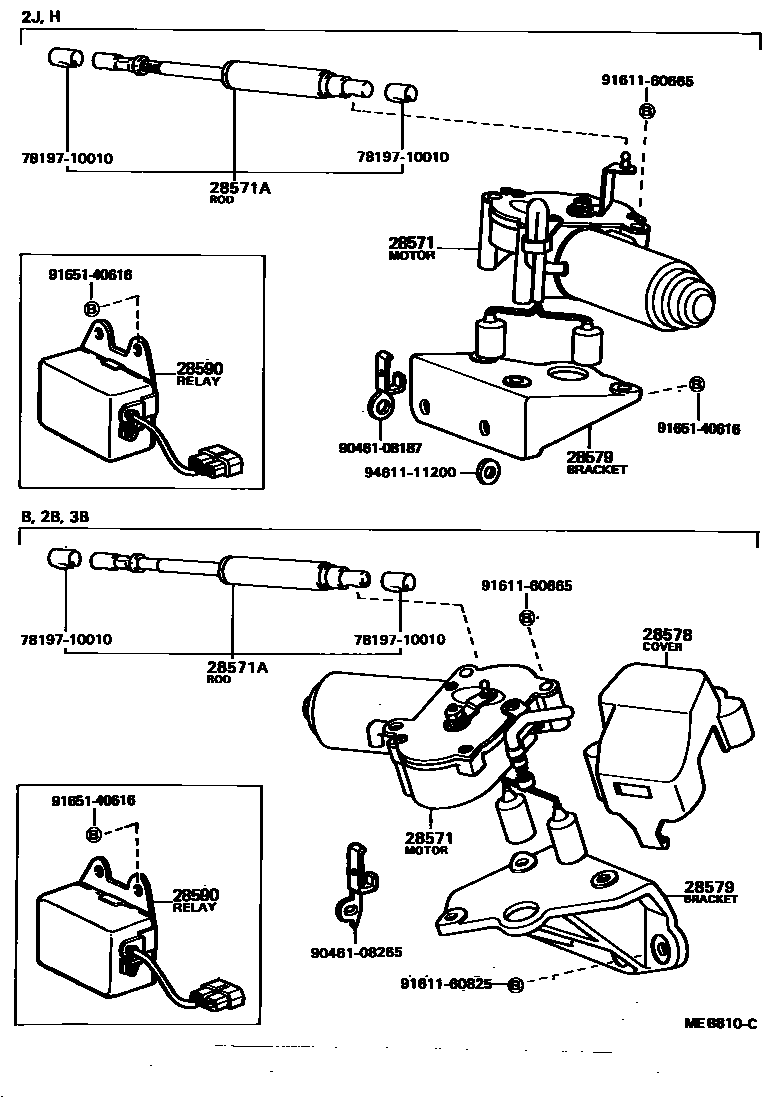

Toyota DYNA — ELECTRONIC DIESEL INJECTION CONTROL SYSTEM

0001 1 0002 1

28571MOTOR, FUEL CONTROL

main28571-56050iB..BU20..M50;B..BU30..20T;B..BU30..06S;B..BU2#..KKT,TSK;B..BU20..BTP..DSL;B..BU20..TB..H50..20T197708-198008

24V

main28571-56110iB..BU2#,30..H50;B..BU20..T3..03S..WT..ATP197708-197904

24V,W/EXHAUST BRAKE

main28571-56130iB,3B..BU20,3#198008-198204

24V

28571AROD, FUEL CONTROL MOTOR

main84580-36021iB,2B,3B..BU2#,3#,4#,50197708-198302

28578COVER, FUEL CONTROL MOTOR

main28578-56010iB,2B,3B..BU2#,3#,4#,50197909-198302

28579BRACKET, FUEL CONTROL MOTOR

main28579-56030iB,2B,3B..BU2#,3#,4#,50197708-198302

28590RELAY ASSY, FUEL CONTROL

main28590-56031iB..BU20..M50;B..BU30..20T;B..BU30..06S;B..BU2#..KKT,TSK;B..BU20..BTP..DSL;B..BU20..TB..H50..20T197708-198008

24V

main28590-56050iB..BU2#,30..H50;B..BU20..T3..03S..WT..ATP197708-197904

24V,W/EXHAUST BRAKE

main28590-56100iB,3B..BU20,3#198008-198204

24V

7819710010CLIP, ACCELERATOR JOINT BALL

main78197-10010

9046108187

main90461-08187

9046108265

main90461-08265

9161160665

main91611-60665

9161160825

main91611-60825

9165140616

main91651-40616

9461111200

main94611-11200

12 parts on this diagram · 2 diagrams in section
