Toyota DYNAFRONT DOOR LOCK & HANDLE

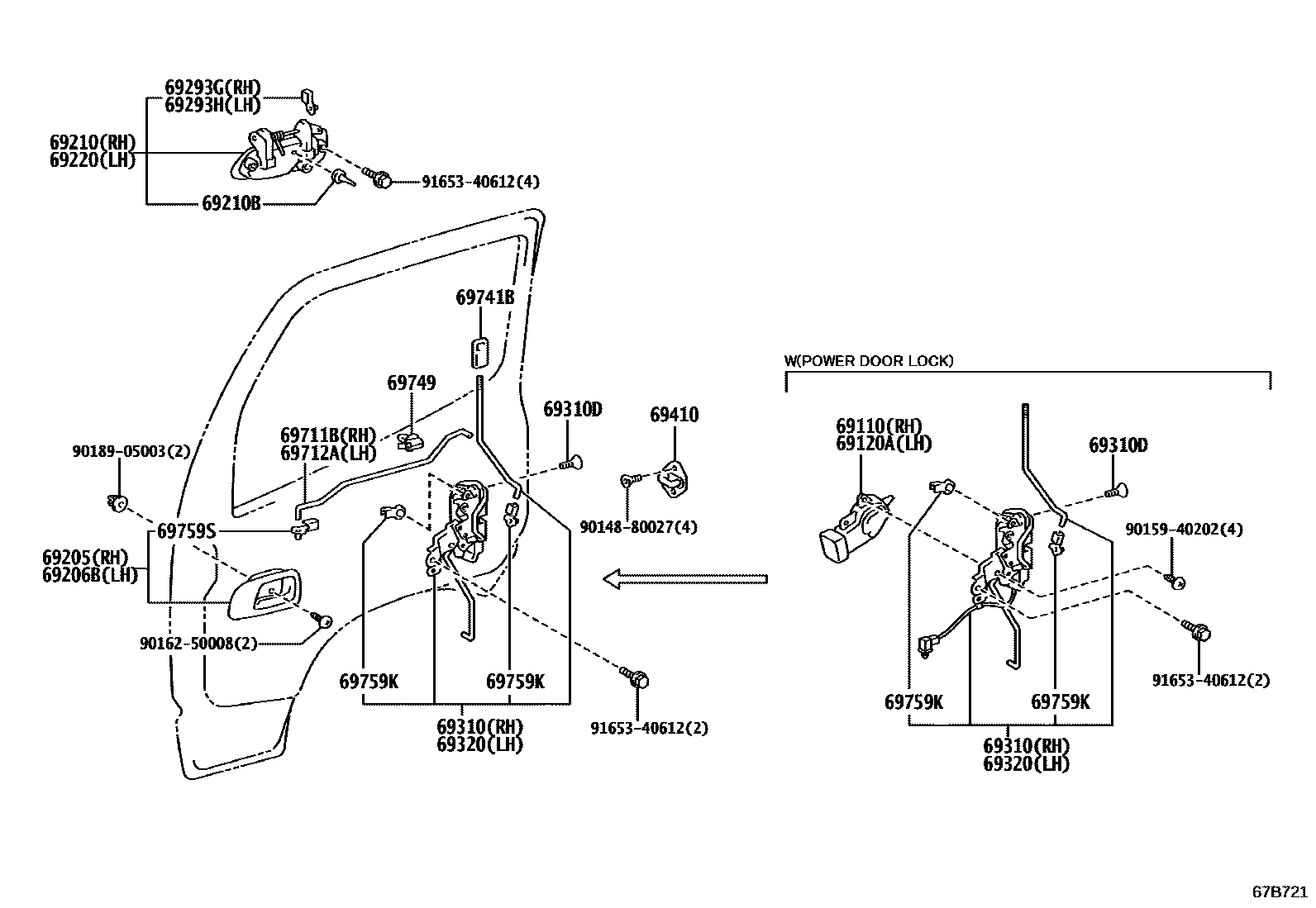

Parts diagram
69110ACTUATOR ASSY, FRONT DOOR LOCK, RH
main69110-25010i202108-202305
69120AACTUATOR ASSY, FRONT DOOR LOCK, LH
main69120-37050i202108-202305
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-37010-B1i202108-202305
GRAY,TRIM1#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-37010-B1i202108-202405
GRAY,TRIM1#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-37020i202108-202305
NO PAINT REQ.
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90541-04015×4i202108-202305
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-37020i202108-202305
NO PAINT REQ.
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12050i202108-202305
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12060i202108-202305
69310LOCK ASSY, FRONT DOOR, RH
main69310-37070i202108-202305
main69310-37090supersedes 69310-37070i202202-202405
POWER DOOR LOCK-ELECTRIC TYPE DOOR LOCK(PASSENGER SIDE)
69310DSCREW, DOOR LOCK
main90148-60082×6i202108-202503
69320LOCK ASSY, FRONT DOOR, LH
main69320-37060i202108-202503
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-20110×2i202108-202405
69711BLINK, FRONT DOOR LOCK REMOTE CONTROL, RH
main69711-37010i202108-202305
69712ALINK, FRONT DOOR LOCK REMOTE CONTROL, LH
main69712-37010i202108-202305
69741BKNOB, FRONT DOOR LOCK CONTROL
main69741-12040-C0×2i202108-202305
BLACK,TRIM1#
69749CLAMP, FRONT DOOR LOCK LINK
main69749-12070×2i202108-202305
69759KSNAP, DOOR LOCK CONTROL LINK
main69759-20040i202108-202503
LH,YELLOW
main69759-20050i202108-202305
RH,BROWN
main69759-24010i202108-202305
RH,NATURAL
main69759-24020i202108-202405
LH,BLUE
69759SSNAP, FRONT DOOR INSIDE HANDLE
main69759-22040i202108-202503
LH
main69759-22050i202108-202405
RH
9014880027
9015940202
9016250008
9018905003
9165340612

24 parts on this diagram · 1 diagram in section
