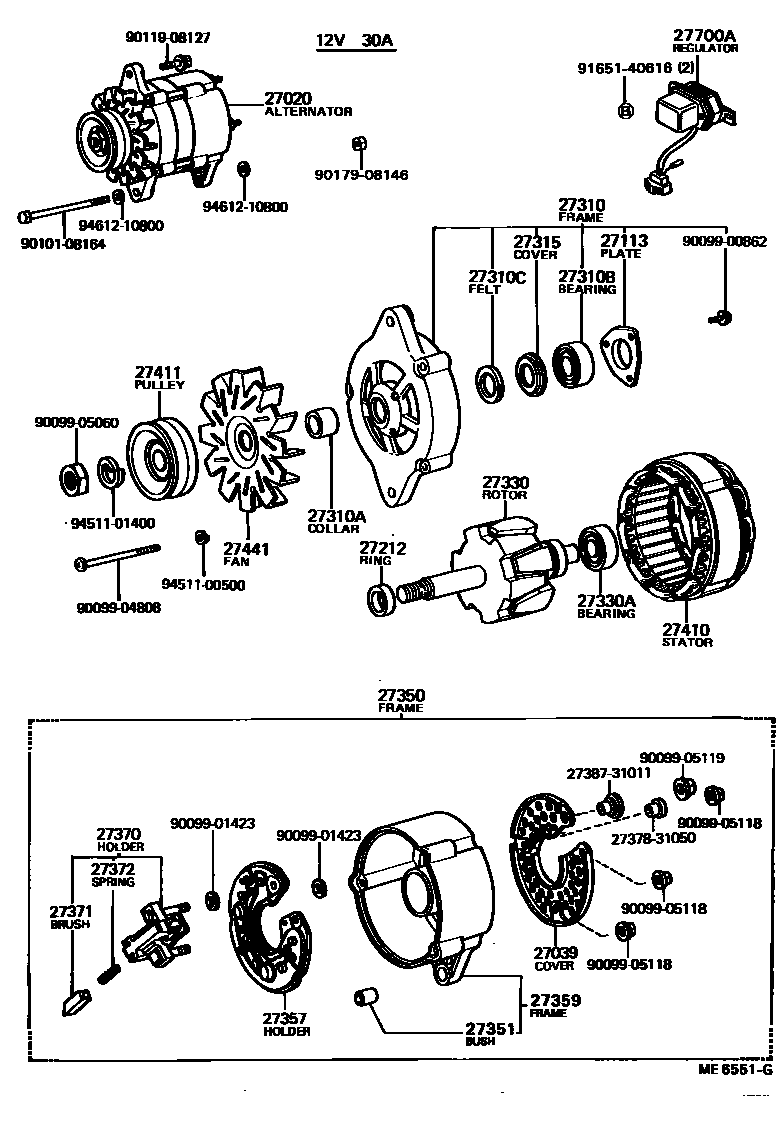

Toyota DYNA — ALTERNATOR

27020ALTERNATOR ASSY

main27020-23022i197708-198408

12V 30A

main27020-40065i197708-198003

12V 40A

main27020-44100i198003-198408

12V 40A

main27020-46043i197708-197904

24V 15A

main27020-47033i197708-198104

12V 35A

main27020-56023i197708-198008

12V 35A

main27020-56032i197708-198008

24V 20A

main27020-56100i198204-198408

24V 25A,24V 20A

main27020-56140i198204-198411

12V 40A,12V 40A

main27020-57061i198008-198204

12V 40A

main27020-57091i198302-198408

24V 20A

main27020-68070i198204-198408

12V 40A

main27040-78010i198304-198408

24V 20A,W/VACUUM PUMP

main27040-78030i198304-198408

12V 40A,12V 40A,W/VACUUM PUMP

27039COVER, ALTERNATOR REAR END

main27039-11014i197708-198408

12V 30A

main27039-18011i198003-198408

12V 40A

main27039-26020i197708-198003

12V 40A

main27039-56090i198204-198408

12V 40A

27113PLATE, BEARING RETAINER, ALTERNATOR

main27113-10012i197708-198408

12V 30A

main27312-31011i197708-198003

12V 40A

main27312-56011i198008-198104

12V 35A

main27312-56070i198008-198204

12V 40A,24V 20A

main27312-57060i198204-198411

12V 40A,24V 20A

main27312-78010i198304-198408

24V 20A,NO.1

main27312-78020i198304-198408

24V 20A,NO.2

27212RING, SPACE(FOR ALTERNATOR ROTOR)

main27212-39050i197708-198408

12V 40A

main27212-56010i197708-198008

12V 35A,24V 15A,20A

main27333-57060i198204-198411

12V 40A,24V 20A

main27412-54040i198008-198204

12V 40A,24V 20A

main90099-19068i197708-198408

12V 30A

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-18010i198003-198408

12V 40A

main27310-22012i197708-198408

12V 30A

main27310-34030i197708-198003

12V 40A

main27310-46032i197708-198104

12V 35A

main27310-56011i197708-198008

12V 35A,24V 20A

main27310-56140i198204-198411

12V 40A,24V 20A

main27310-57061i198008-198204

12V 40A,24V 20A

main27310-68010i198204-198408

12V 40A

main27310-78010i198304-198408

12V 40A

main27310-78020i198304-198408

24V 20A

27310ACOLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)

main27314-56010i198008-198104

12V 35A

main27412-31040i198003-198408

12V 40A

main27412-56040i197708-198408

12V 30A

main27412-57060i198304-198408

12V 40A

main27412-78010i198304-198408

24V 20A

main90099-19075i197708-198003

12V 40A

main90099-19251i198008-198204

12V 40A,24V 20A

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10012i197708-198408

12V 30A

main90099-10082i197708-198008

12V 35A,24V 15A,20A

main90099-10109i197708-198003

12V 40A

main90099-10120i198204-198408

12V 40A,24V 20A

main90099-10126i198003-198408

12V 40A

main90099-10137i198204-198411

12V 40A,24V 20A

27310CFELT(FOR ALTERNATOR DRIVE END FRAME)

main27135-78010×2i198304-198408

24V 20A

main90099-02004i197708-198003

12V 40A

main90099-02009i197708-198408

12V 30A

main90099-02207i198008-198204

12V 40A,24V 20A

main90099-02209×2i198304-198408

12V 40A

27315COVER, ALTERNATOR FELT, INNER NO.1

main27313-31011i197708-198003

12V 40A

main27313-39010i197708-198408

12V 30A

main27315-56070i198008-198204

12V 40A,24V 20A

main27315-57060i198304-198408

12V 40A

main27315-78010i198304-198408

24V 20A

27330ROTOR ASSY, ALTERNATOR

main27330-22012i197708-198408

12V 30A

main27330-26050i198003-198408

12V 40A

main27330-33010i197708-198003

12V 40A

main27330-46031i197708-198008

12V 35A

main27330-54040i198008-198204

12V 40A

main27330-54050i198008-198104

24V 20A

main27330-56010i197708-197904

24V 15A

main27330-56030i197708-198008

24V 20A

main27330-56100i198204-198408

24V 20A

main27330-56140i198204-198411

12V 40A

main27330-78010i198304-198408

12V 40A

main27330-78020i198304-198408

24V 20A

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10103i197708-197812

12V 40A

main90099-10111i197812-198408

12V 40A

main97110-06201i197708-198408

12V 30A

27350FRAME ASSY, RECTIFIER END

main27350-31090i197708-198408

12V 30A

main27350-31101i197708-198003

12V 40A

main27350-46033i197708-198104

12V 35A,24V 15A

main27350-56013i197708-198008

12V 35A,24V 20A

main27350-56140i198204-198411

12V 40A,24V 20A

main27350-57061i198008-198204

12V 40A,24V 20A

main27350-68070i198204-198408

12V 40A

main27350-78010i198304-198408

24V 20A

27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)

main27351-24020i197708-198408

12V 30A

main27351-38051i197708-198408

12V 40A

main27351-56013i198304-198408

12V 40A

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27357-11014i197708-198408

12V 30A

main27357-56011i197708-198008

12V 35A,24V 15A,20A

27359FRAME, ALTERNATOR RECTIFIER END

main27359-13050i198003-198408

12V 40A

main27359-31090i197708-198408

12V 30A

main27359-36061i197708-198003

12V 40A

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-31090i197708-198408

12V 30A

main27370-54010i198204-198408

12V 40A

main27370-57060i198008-198411

12V 40A,24V 20A

main27370-60080i197708-198008

12V 35A,24V 15A,20A

main27370-78010i198304-198408

24V 20A

27371BRUSH, ALTERNATOR

main27371-31011×2i197708-198008

12V 30A,35A,40A,24V 15A,20A

main27371-56070×2i198304-198408

12V 40A

main27373-78010×2i198304-198408

24V 20A

27372SPRING, ALTERNATOR BRUSH

main27372-31011×2i197708-198008

12V 30A,35A,40A,24V 15A,20A

main27372-56070×2i198304-198408

12V 40A

main27372-78010×2i198304-198408

24V 20A

27410STATOR ASSY, ALTERNATOR

main27410-11014i197708-198408

12V 30A

main27410-15030i198003-198408

12V 40A

main27410-26020i197708-198003

12V 40A

main27410-46031i197708-198008

12V 35A

main27410-54020i198008-198204

12V 40A

main27410-54030i198104-198204

24V 20A

main27410-56010i197708-197904

24V 15A

main27410-56030i197708-198008

24V 20A

main27410-57060i198204-198411

12V 40A

main27410-78010i198304-198408

12V 40A

main27410-78020i198304-198408

24V 20A

27411PULLEY, ALTERNATOR

main27411-23022i197708-198408

12V 30A

main27411-45010i197708-198408

12V 40A

main27411-47021i197708-198104

12V 35A

main27411-56010i197708-197904

24V 15A

main27411-56020i197708-198008

12V 35A,24V 20A

main27411-57060i198204-198411

12V 40A,24V 20A

main27411-57061i198204-198408

12V 40A,24V 20A

main27411-68070i198204-198408

12V 40A

main27430-78010i198304-198408

12V 40A

main27430-78020i198304-198408

24V 20A

27441FAN, ALTERNATOR

main27441-31090i197708-198408

12V 30A

main27441-34030i197708-198408

12V 40A

main27441-46031i198008-198104

12V 35A

main27441-54040i198008-198204

12V 40A,24V 20A

main27441-56090i198304-198408

12V 40A

main27441-78010i198304-198408

24V 20A

27700AREGULATOR ASSY, GENERATOR

main27700-38020i197708-198008

12V

main27700-44020i198008-198411

12V

main27700-46020i197708-198008

24V

main27700-57040i198008-198104

24V

main27700-57060i198304-198408

12V

main27700-78010i198304-198408

24V

2737831050INSULATOR, ALTERNATOR, NO.1

main27378-31050

2738731011INSULATOR, TERMINAL

main27387-31011

9009900862

main90099-00862

9009901423

main90099-01423

9009904808

main90099-04808

9009905060

main90099-05060

9009905118

main90099-05118

9009905119

main90099-05119

9010108164

main90101-08164

9011908127

main90119-08127

9017908146

main90179-08146

9165140616

main91651-40616

9451100500

main94511-00500

9451101400

main94511-01400

9461210800

main94612-10800

37 parts on this diagram · 9 diagrams in section

ALTERNATOR for Toyota DYNA

This section contains 108 genuine Toyota parts for the ALTERNATOR system of the Toyota DYNA. Key components include: VACUUM PUMP, ALTERNATOR ASSY, TERMINAL SUB-ASSY, LEAD WIRE, ALTERNATOR, COVER, ALTERNATOR REAR END, PLATE, BEARING RETAINER, ALTERNATOR.
