Toyota DYNAALTERNATOR

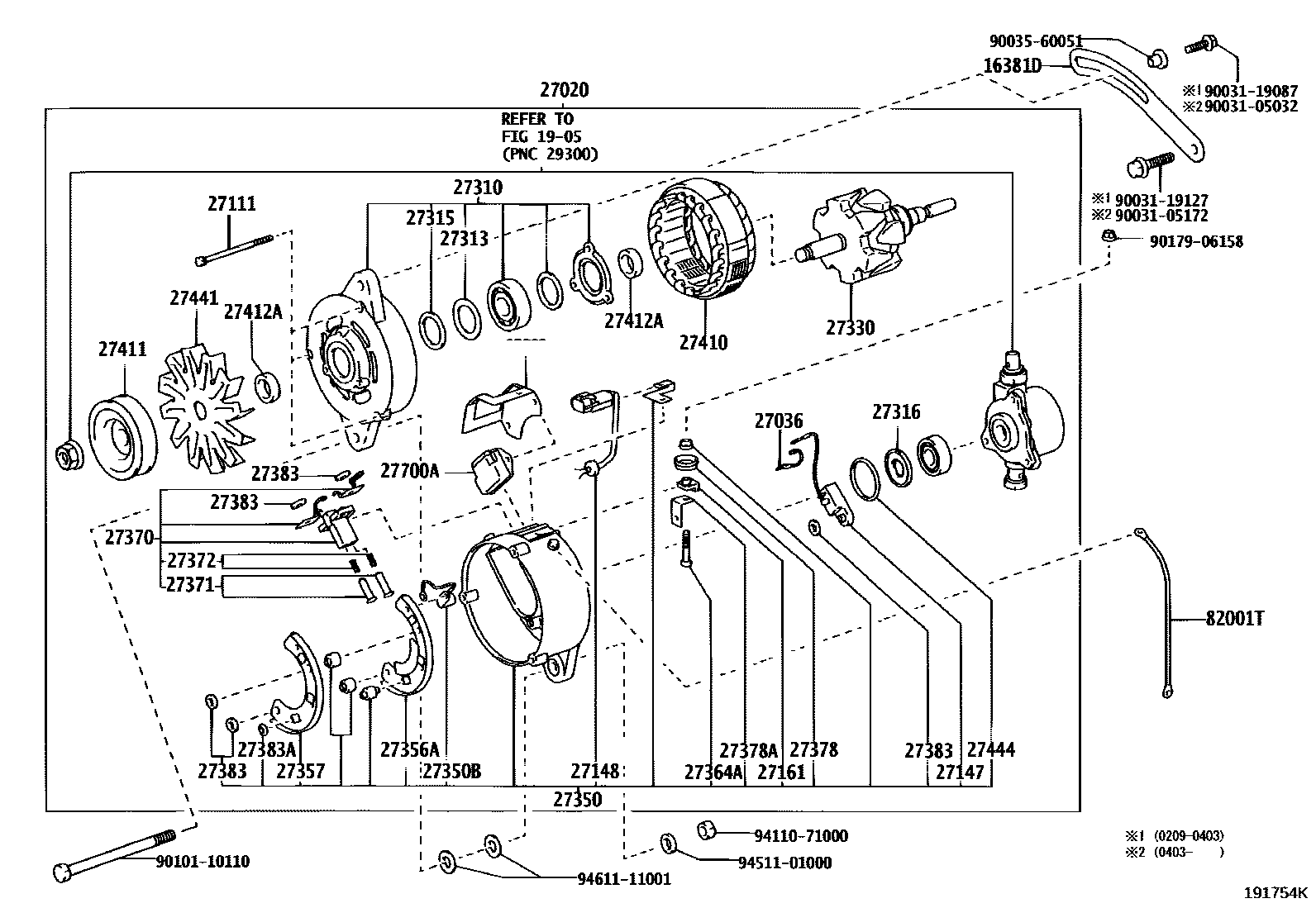

Parts diagram
16381DBAR, FAN BELT ADJUSTING
main12514-78040i200610-201106
main12514-78190i200612-201005
main12514-78230i200912-201612
main12514-EW031i201612
main16381-78020i200209-200612
main16381-78030i200212-200610
1905VACUUM PUMP
27020ALTERNATOR ASSY
main27040-78040i200209-200310
24V 30A
main27040-78041i200310-200406
24V 30A
main27040-78042i200406-201106
24V 30A
main27060-0U010i202203-202310
12V 80A
main27060-58390i200212-200610
24V 50A
main27060-58460i200209-200603
24V 30A
main27060-58480i200604-200612
24V 30A
main27060-78090i200209-200612
24V 30A
main27060-78100i200312-200403
24V 60A
main27060-78101i200403-200610
24V 60A
main27060-78140i200610-200901
24V 60A
main27060-78160i200912-201706
12V 100A
main27060-78270i201707
12V 100A
main27060-78350i202203-202310
12V 130A
27036TERMINAL SUB-ASSY, LEAD WIRE, ALTERNATOR
main27147-89101i200209-200802
27111BOLT, ALTERNATOR
main27111-89102i200209-200802
27147TERMINAL, W/LEAD WIRE
main27147-89102i200209-200802
27148WIRE, ALTERNATOR CONNECTING
main27148-89101i200209-200802
27161INSULATOR, BRUSH HOLDER, B
main27161-78020i200209-200802
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-0U010i202203-202310
12V 80A
main27310-58480i200604-200612
main27310-58490i201707
main27310-89106i200209-200802
main27310-89107i200209-200612
main27310-EV030i202203-202310
12V 130A
27313COVER, ALTERNATOR FELT, INNER NO.2
main27313-78010i200209-200802
27315COVER, ALTERNATOR FELT, INNER NO.1
main27315-78010i200209-200802
27316PACKING, RETAINER PLATE, ALTERNATOR
main27316-78010i200209-200802
27330ROTOR ASSY, ALTERNATOR
main27330-0C190i202203-202310
12V 80A
main27330-17240i200403-200901
main27330-23130i201707
main27330-33090i202203-202310
12V 130A
main27330-58050i200212-200610
main27330-58480i200604-200612
main27330-89106i200310-201106
main27330-89107i200209-200612
27350FRAME ASSY, RECTIFIER END
main27350-89104i200209-200802
27350BCONDENSER, ALTERNATOR
main27355-89101i200209-200802
27356HOLDER, W/RECTIFIER NEGATIVE, ALTERNATOR
main27356-89103i200209-200612
27356AHOLDER SUB-ASSY, RECTIFIER
main27356-89102i200209-200802
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-17080i200212-200901
main27357-55080i200604-200612
27364ABOLT, ALTERNATOR TERMINAL
main27364-78010i200209-200802
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-0C190i202203-202310
12V 80A
main27370-58460i202203-202310
12V 130A
main27370-58460i200912
main27370-75060i200209-200901
main27370-89102i200310-201106
27371BRUSH, ALTERNATOR
main27371-70300i200209-200612
main27371-89103i200209-200802
27372SPRING, ALTERNATOR BRUSH
main27372-87501i200209-200612
main27372-89102i200209-200802
27378INSULATOR, ALTERNATOR, NO.1
main27378-78020i200209-200802
27378AINSULATOR, ALTERNATOR, NO.2
main27378-78030i200209-200802
27383WASHER, ALTERNATER TERMINAL INSULATOR, NO.1
main27383-78010i200209-200802
27383AWASHER, ALTERNATER TERMINAL INSULATOR, NO.2
main27383-89102i200209-200802
27410STATOR ASSY, ALTERNATOR
main27410-78030i200209-200802
27411PULLEY, ALTERNATOR
main27411-0U010i202203-202310
12V 80A
main27411-32020i202203-202310
12V 130A
main27411-58330i200212-200610
main27411-58360i200604-200612
main27411-78160i200912-201707
main27411-89106i200209-200612
main27411-89108i200403-200901
main27430-78020i200310-201106
27412ACOLLAR, SPACE(FOR ALTERNATOR DRIVE END FRAME)
main27412-78010i200209-200802
27441FAN, ALTERNATOR
main27441-78010i200209-200802
main27441-89101i200209-200612
27444PACKING, ALTERNATOR BEARING COVER
main27444-0Y180i202203-202310
main27444-89101i200209-200802
27700AREGULATOR ASSY, GENERATOR
main27700-58040i200209-200612
main27700-58060i200209-200901
main27700-89103i200310-201106
82001TCABLE, BOND
main90038-55001i200209-201106
9003105032
9003105172
9003119087
9003119127
9003560051
9010110110
9017906158
9411071000
9451101000
9461111001

43 parts on this diagram · 9 diagrams in section

ALTERNATOR for Toyota DYNA

This section contains 75 genuine Toyota parts for the ALTERNATOR system of the Toyota DYNA. Key components include: BAR, FAN BELT ADJUSTING, VACUUM PUMP, ALTERNATOR ASSY, BOLT(FOR ALTERNATOR), TERMINAL SUB-ASSY, LEAD WIRE, ALTERNATOR.
