Toyota DYNAMOUNTING

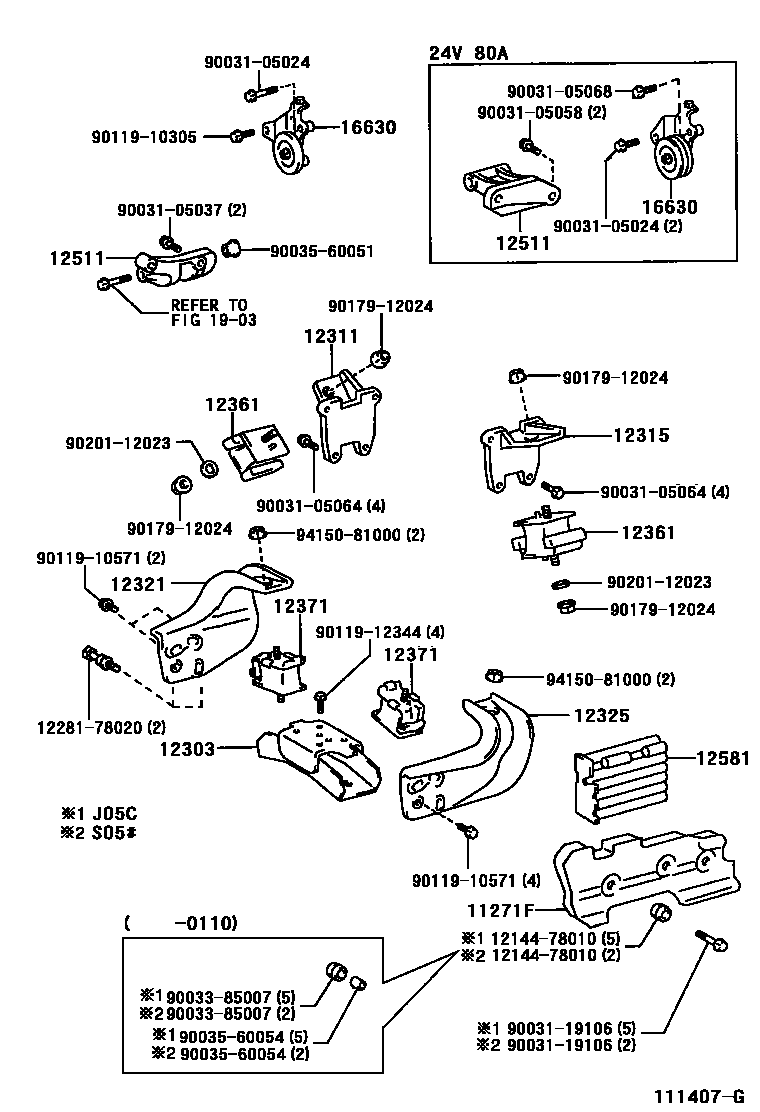

Parts diagram
11271FCOVER, CYLINDER BLOCK SIDE
main11271-78031i200010-200206
main11271-78040i200010-200206
12303BRACKET SUB-ASSY, ENGINE MOUNTING, REAR
main12303-78030i200010-200206
12311BRACKET, ENGINE MOUNTING, FRONT NO.1 RH
main12311-78030i200010-200206
12315BRACKET, ENGINE MOUNTING, FRONT NO.1 LH
main12315-78010i200010-200206
12321BRACKET, ENGINE MOUNTING, REAR, NO.1
main12321-78130i200010-200206
main12321-78140i200010-200206
12325BRACKET, ENGINE MOUNTING, NO.3
main12325-78110i200010-200206
main12325-78120i200010-200206
12361INSULATOR, ENGINE MOUNTING, FRONT
main12361-78030i200010-200106
RH
main12361-78031i200106-200206
RH
main12361-78040i200010-200206
RH
main12361-78060i200010-200206
LH
main12361-78070i200010-200206
LH
12371INSULATOR, ENGINE MOUNTING, REAR NO.1
main12371-78010×2i200010-200206
12511BRACKET, ALTERNATOR, NO.1
main12501-78020i200010-200206
main12511-78020i200010-200206
W(24V-80A ALTERNATOR)
12581INSULATOR, CYLINDER BLOCK, NO.1
main12581-78010i200010-200206
main12581-78020i200010-200206
16630PULLEY ASSY, IDLER
main16630-78010i200010-200206
main16630-78051i200010-200206
W(24V-80A ALTERNATOR)
1903
1214478010SILENCER, OIL PAN COVER
1228178020HANGER, ENGINE, NO.1
9003105024
9003105037
9003105058
9003105064
9003105068
9003119106
9003385007
9003560051
9003560054
9011910305
9011910571
9011912344
9017912024
9020112023
9415081000

29 parts on this diagram · 1 diagram in section
