Toyota DYNABATTERY & BATTERY CABLE

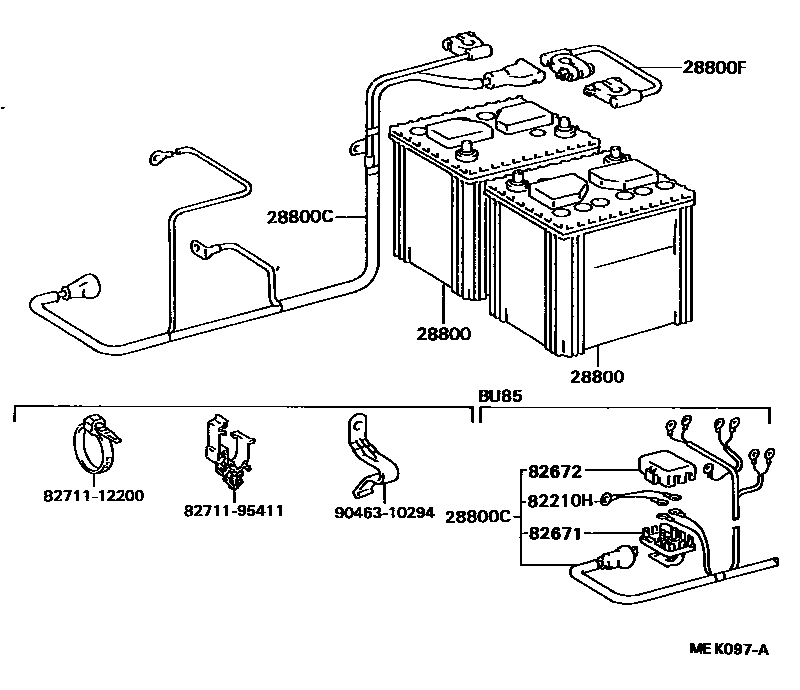

Parts diagram
28800BATTERY
main28800-14010×2i198708-198808
55D23R
main28800-46011×2i198708-198808
75D31R
main28800-46012×2i198708-198808
75D31R
28800CCABLE, BATTERY TO STARTER(FOR BATTERY TO MAIN SWITCH)
main82021-95435i198708-198808
main82021-95468i198708-198808
28800FCABLE, BATTERY TO BATTERY
main90982-03006i198708-198808
82210HFUSIBLE LINK
main90982-08083i198708-198808
FL 2L(BLUE) L=100+10
82671BLOCK, JUNCTION
main82671-30030i198708-198808
82672COVER, JUNKTION BLOCK
main82672-95400i198708-198808
8271112200WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271195411WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9046310294

9 parts on this diagram · 1 diagram in section

BATTERY & BATTERY CABLE for Toyota DYNA

This section contains 9 genuine Toyota parts for the BATTERY & BATTERY CABLE system of the Toyota DYNA. Key components include: BATTERY, CABLE, BATTERY TO STARTER(FOR BATTERY TO MAIN SWITCH), CABLE, BATTERY TO BATTERY, FUSIBLE LINK, BLOCK, JUNCTION.
