Toyota DYNA/TOYOACEAUTOMATIC TIMER

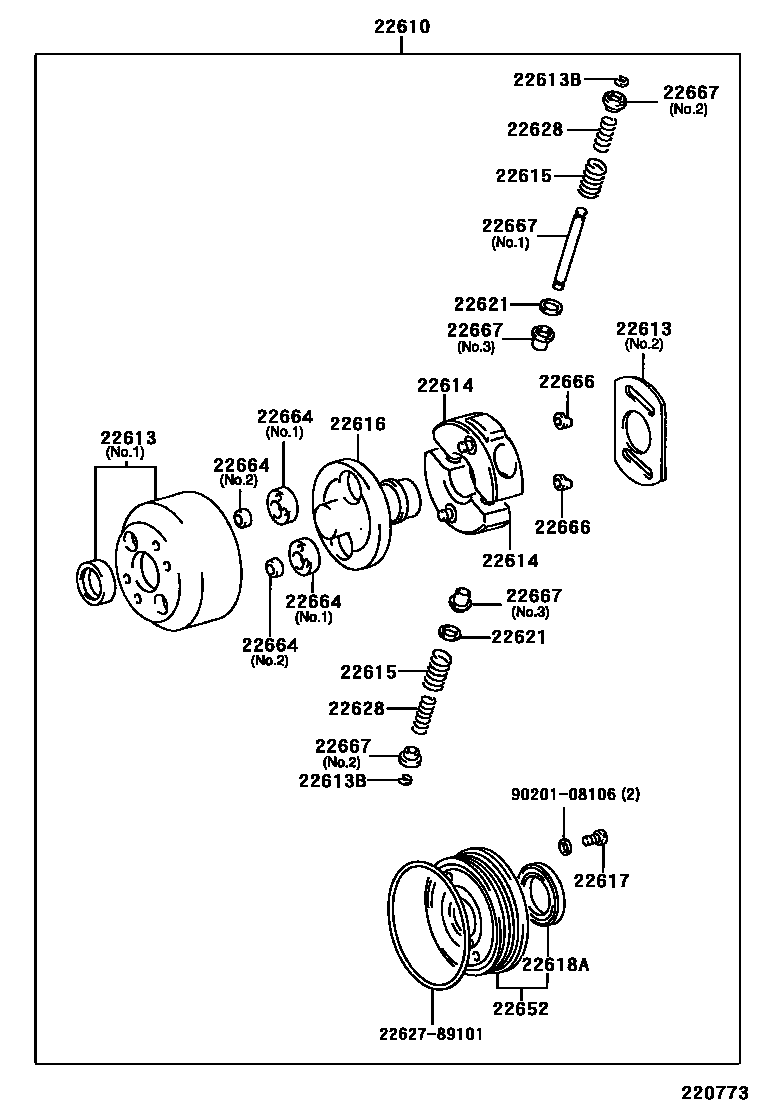

Parts diagram
22610TIMER ASSY, AUTOMATIC
main22610-89102i199906-200006
22613FLANGE, TIMER DRIVING
main22612-89101i199906-200006
main22613-89103i199906-200006
22613BRETAINER, TIMER SPRING SEAT
main90099-07133×4i199906-200006
22614WEIGHT, TIMER
main22614-89102×2i199906-200006
22615SPRING, TIMER
main22628-89104×4i199906-200006
main22628-89105×4i199906-200006
22616HUB, TIMER
main22663-89102i199906-200006
22617SCREW, TIMER HUB
main22617-89101×2i199906-200006
22618ASEAL, OIL
main22618-89102i199906-200006
22621WASHER, TIMER SPRING ADJUST
main22621-89101×4i199906-200006
main22621-89102×4i199906-200006
main22621-89103×4i199906-200006
main22621-89104×4i199906-200006
main22621-89105×4i199906-200006
main22621-89106×4i199906-200006
main22621-89107×4i199906-200006
main22621-89108×4i199906-200006
main90099-01572×4i199906-200006
main90099-01573×4i199906-200006
main90099-01574×4i199906-200006
22628SPRING, TIMER SUB
main22628-89102×4i199906-200006
main22628-89103×4i199906-200006
22652COVER SUB-ASSY, TIMER
main22652-89101i199906-200006
22664CAM, TIMER
main22664-89101×2i199906-200006
main22664-89102×2i199906-200006
22666ROLLER, TIMER
main22666-89101×2i199906-200006
22667SLEEVE
main22667-89101×2i199906-200006
main22667-89104×4i199906-200006
main22667-89105×4i199906-200006
2262789101
9020108106

16 parts on this diagram · 2 diagrams in section

AUTOMATIC TIMER for Toyota DYNA/TOYOACE

This section contains 24 genuine Toyota parts for the AUTOMATIC TIMER system of the Toyota DYNA/TOYOACE. Key components include: TIMER ASSY, AUTOMATIC, FLANGE, TIMER DRIVING, RETAINER, TIMER SPRING SEAT, WEIGHT, TIMER, SPRING, TIMER.
