Toyota CROWNFUEL INJECTION SYSTEM

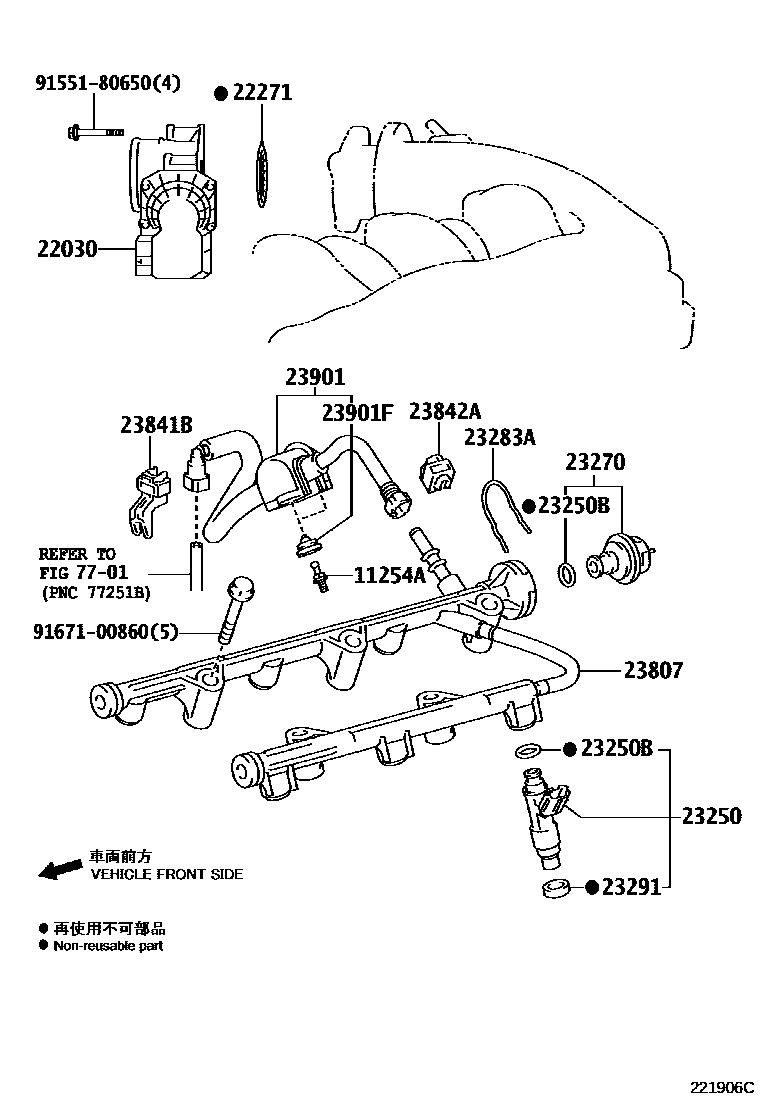

Parts diagram
11254ABRACKET, V-BANK COVER
main11254-31020i201009-201212
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-31050i201009-201212
22271GASKET, THROTTLE BODY
main22271-31030i201009-201212
23250INJECTOR ASSY, FUEL
main23209-39225i201009-201212
23250BRING, O(FOR FUEL INJECTOR)
main90301-07033i201009-201212
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-31080i201009-201012
main23270-31100i201012-201212
23283AHOLDER, FUEL PRESSURE REGULATOR
main23283-31010i201009-201212
23291INSULATOR, INJECTOR VIBRATION
main23291-23010i201009-201212
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-31030i201009-201212
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-21050i201009-201212
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-31020i201009-201212
23901TUBE SUB-ASSY, FUEL
main23901-31131i201009-201012
main23901-31170i201012-201212
23901FGROMMET(FOR FUEL TUBE)
main90480-22024i201009-201212
7701FUEL TANK & TUBE
9155180650
9167100860

16 parts on this diagram · 1 diagram in section
