Toyota CRESTAFUEL FILTER

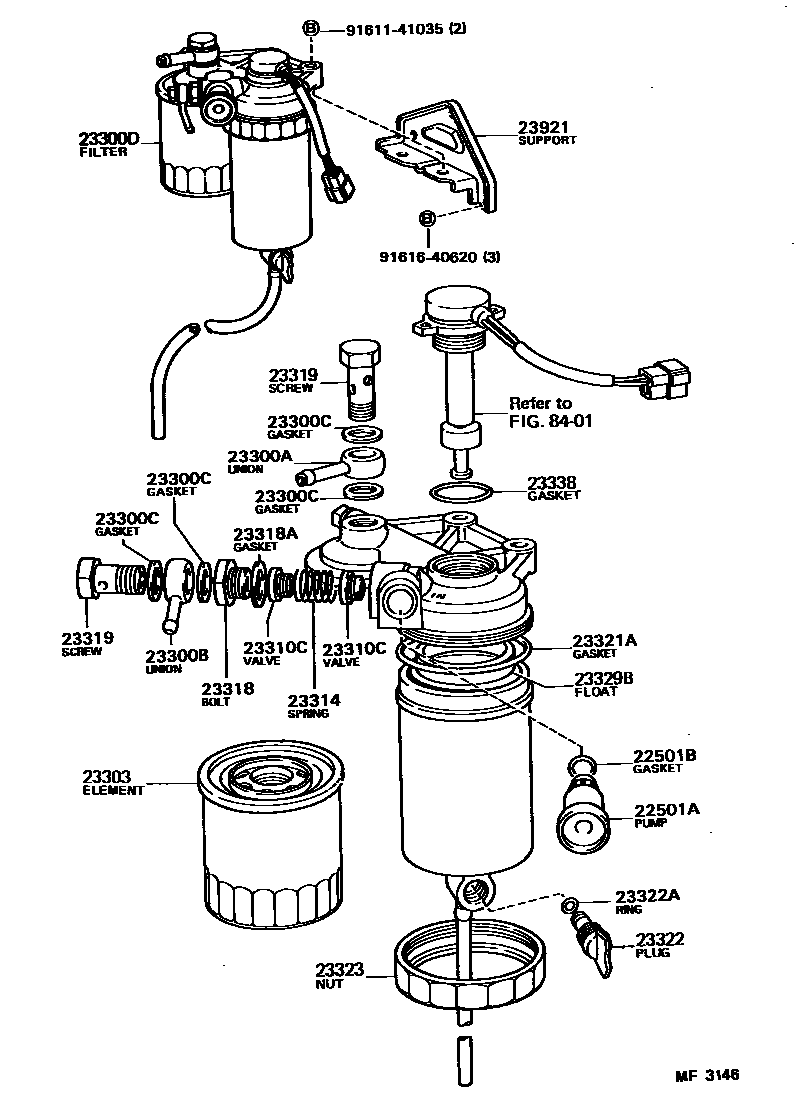

Parts diagram
22501APUMP SUB-ASSY, PRIMING
main22501-54010i198308-198407
22501BGASKET(FOR PRIMING PUMP)
main23344-54020i198308-198407
23300FILTER ASSY, FUEL
main23300-25020i198003-198407
23300AUNION, NIPPLE(FOR FUEL FILTER INLET)
main90405-08016i198308-198407
23300BUNION, NIPPLE(FOR FUEL FILTER OUTLET)
main90405-08016i198308-198407
23300CGASKET, NIPPLE UNION(FOR FUEL)
main22447-47030×4i198308-198407
23300DFILTER ASSY, FUEL(FOR DIESEL)
main23300-54013i198308-198407
23303ELEMENT SUB-ASSY, FUEL FILTER
main23303-54071i198308-198407
23310CVALVE SUB-ASSY, FUEL FILTER
main23316-54010×2i198308-198407
23314SPRING, FUEL FILTER
main23314-54010i198308-198407
23318BOLT, UNION
main23323-54020i198308-198407
23318AGASKET(FOR UNION BOLT)
main15318-44010i198308-198407
23319SCREW, FUEL PIPE FOLLOW
main90099-18011×2i198308-198407
23321AGASKET, FUEL FILTER CAP
main23312-54010i198308-198407
23322PLUG, DRAIN(FOR FUEL FILTER)
main23322-54010i198308-198407
23322ARING, O(FOR DRAIN PLUG)
main23344-54010i198308-198407
23323NUT(FOR FUEL FILTER CASE SUPPORT)
main23323-54010i198308-198407
23329BFLOAT, LEVEL WARNING
main23329-54010i198308-198407
23338GASKET(FOR WARNING SWITCH)
main23338-54010i198308-198407
23921SUPPORT, FUEL FILTER
main23921-54060i198308-198407
main90461-10007i198003-198407
8401SWITCH & RELAY & COMPUTER
9161141035
9161640620

23 parts on this diagram · 2 diagrams in section

FUEL FILTER for Toyota CRESTA

This section contains 24 genuine Toyota parts for the FUEL FILTER system of the Toyota CRESTA. Key components include: PUMP SUB-ASSY, PRIMING, GASKET(FOR PRIMING PUMP), FILTER ASSY, FUEL, UNION, NIPPLE(FOR FUEL FILTER INLET), UNION, NIPPLE(FOR FUEL FILTER OUTLET).
