Toyota CORONASWITCH & RELAY & COMPUTER

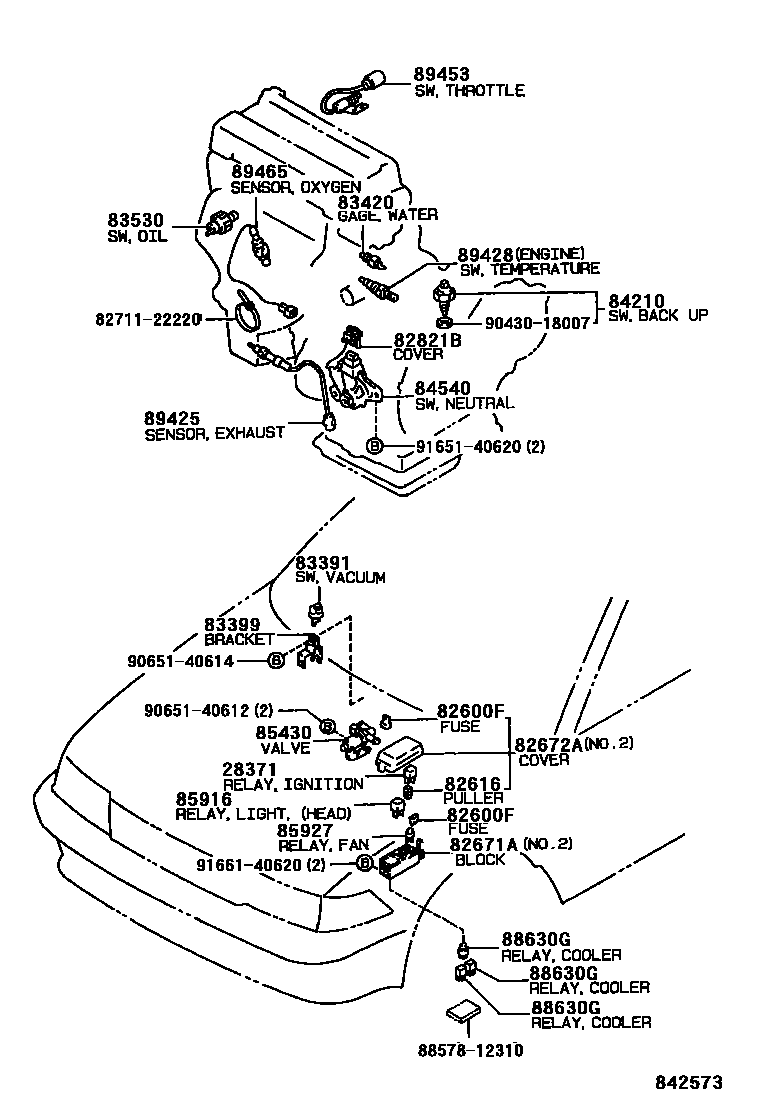

Parts diagram
28371RELAY, IGNITION, NO.1
main90987-04002i198712-199211
82600FFUSE, FUSE BLOCK
main90982-09002i198712-199211
main90982-09003i198712-199211
main90982-09004i198712-199211
main90982-09005i198712-199211
82616PULLER, FUSE
main82616-12010i198712-199211
82671ABLOCK, JUNCTION
main82671-20090i198712-199211
main82671-20100i198712-199211
main82671-20110i198712-199202
main82671-20110i198712-198802
main82671-20110i198906-198911
main82671-20110i199104-199202
main82671-20130i198712-199211
main82671-20160i198712-199202
main82671-20170i198712-198911
main82671-20170i198911-199211
NO.2
main82671-20180i198911-199202
main82671-20180i198808-199202
main82671-32030i198911-199211
NO.2
main82671-32030i198712-198911
82672ACOVER, JUNCTION BLOCK
main82672-20200i198712-199211
NO.2,LWR
main82672-20310i198712-199211
main82672-20330i198712-198911
main82672-20360i198712-198911
NO.2,UPR
main82672-20370i198712-198911
NO.2,UPR
main82672-20430i198712-198911
main82672-20480i198803-198911
NO.2,UPR
main82672-20620i198911-199211
main82672-20650i198911-199202
NO.2,UPR
main82672-20660i198911-199202
NO.2,UPR
main82672-20690i198911-199211
NO.2,UPR
main82672-20730i198911-199006
main82672-20731i199006-199211
82821BCOVER, CONNECTOR
main82821-16030i198712-198911
main82821-32050i198712-198804
main82821-35010i198906-198911
main82821-35010i198804-198907
83391SWITCH, VACUUM
main83391-12170i198911-199211
MARK=120FM
main83391-12210i198712-198911
main83391-12230i198911-199211
MARK=250FB
83399BRACKET, VACUUM SWITCH
main83399-20140i198712-198911
main83399-20180i198911-199211
83420GAGE ASSY, WATER TEMPERATURE SENDER
main83420-16020i198712-199211
main83420-20020i198712-199211
83530SWITCH ASSY, OIL PRESSURE (FOR ENGINE)
main83530-30050i198712-199003
main83530-30051i199003-199202
main83530-30060i198712-199211
main83530-30080i198712-199211
84210SWITCH ASSY, BACK-UP LAMP
main84210-12040i198712-199211
84540SWITCH ASSY, NEUTRAL START
main84540-12170i199106-199202
main84540-12170i198906-198911
main84540-12170i198712-199202
main84540-16030i198712-199211
main84540-32070i198906-198911
main84540-32070i199106-199202
main84540-32070i198712-199202
85430VALVE, OUTER VENT CONTROL
main90925-09034i198712-199211
main90925-09036i198712-198911
85916RELAY, LIGHT CONTROL
main90987-02002i198712-199211
TAIL LAMP,MARUKO
main90987-02004i198712-199211
TAIL LAMP,*ND
main90987-02006i198712-199008
HEADLAMP
main90987-02006i199008-199211
85927RELAY, COOLING FAN
main90987-03001i198712-199211
88630GRELAY ASSY, COOLER
main85926-30020i198712-199211
main88630-32010i198712-199211
main90987-02004i198712-199211
89425SENSOR, EXHAUST GAS TEMPERATURE
main89425-12210i198712-199109
main89425-29405i198712-198911
main89425-29415i198712-198911
main89425-29545i198911-199202
main89425-32090i199109-199211
89428SWITCH, TEMPERATURE DETECT, NO.2
main89428-10100i198712-198911
main89428-10110i198712-198911
main89428-12100i198808-199202
TRANSMISSION
main89428-15011i198712-199211
ENGINE
main89428-15030i198712-199211
main89428-20060i198712-199211
89453SWITCH, THROTTLE POSITION (FOR T.C.S.)
main89453-12030i198712-198911
main89453-16010i198712-199211
89465SENSOR, OXYGEN
main89465-10010i198911-199211
main89465-10020i198911-199202
main89465-12080i198712-198911
main89465-29175i198712-198911
main89465-32060i198712-199202
8271122220WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8857812310PAKING, COOLER AIR DUCT
9043018007
9065140612
9065140614
9165140620
9166140620

27 parts on this diagram · 11 diagrams in section
