Toyota CORONAREAR SPRING & SHOCK ABSORBER

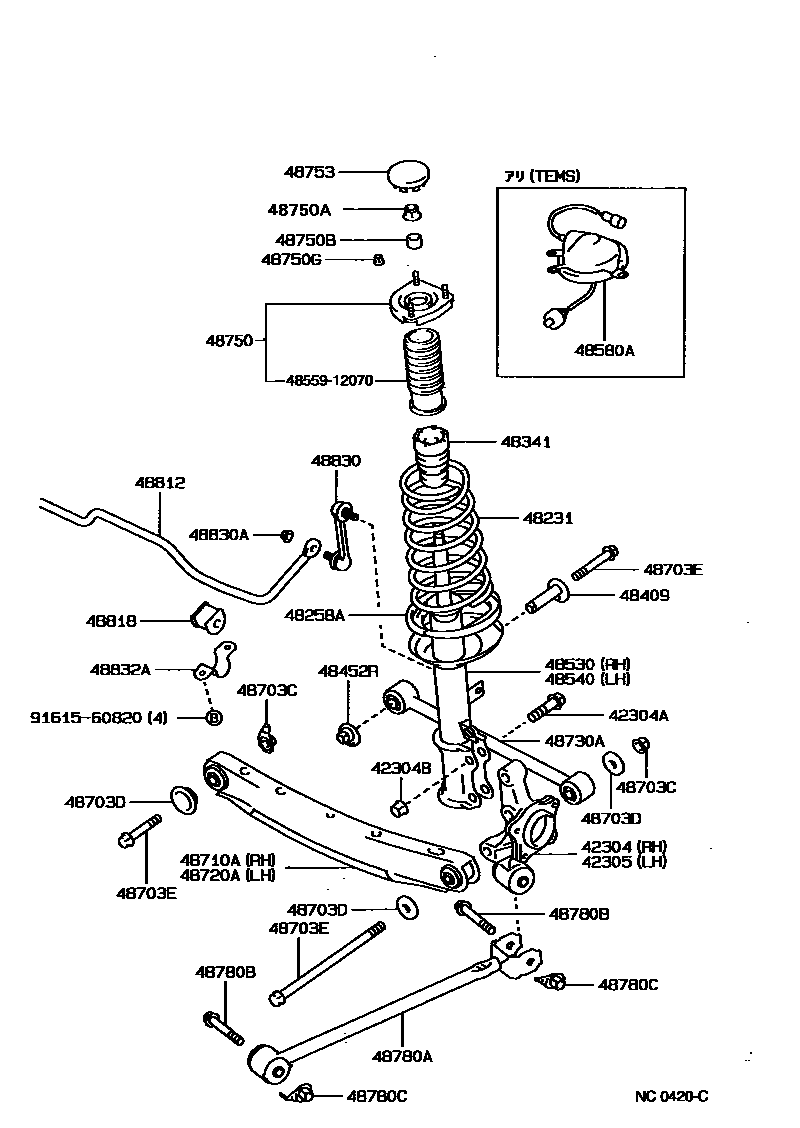

Parts diagram
42304CARRIER SUB-ASSY, REAR AXLE, RH
main42304-20050i198808-199202
main42304-32020i198712-199202
main42304-32030i199006-199202
main42304-32030i198712-199202
main42304-32030i198712-199006
main42304-32050i198808-199202
42304ABOLT (FOR REAR AXLE CARRIER)
main90105-15001i198712-199202
42304BNUT (FOR REAR AXLE CARRIER)
main90179-15001i198712-199202
42305CARRIER SUB-ASSY, REAR AXLE, LH
main42305-20050i198808-199202
main42305-32020i198712-199202
main42305-32030i199006-199202
main42305-32030i198712-199202
main42305-32030i198712-199006
main42305-32050i198808-199202
48231SPRING, COIL, REAR
main48231-20200i198712-198805
main48231-20210i198805-199202
main48231-20210i198911-199006
main48231-20580i198712-199202
main48231-20580i198911-199006
main48231-20580i198712-198911
main48231-20860i198911-199202
main48231-20890i198911-199202
main48231-2B110i198712-199202
main48231-2B170i198712-198805
main48231-2B171i199005-199006
main48231-2B171i199006-199202
main48231-2B171i198805-199202
main48231-2B181i198712-199202
main48231-2B201i199005-199007
main48231-2B201i198911-199006
main48231-2B201i198805-199202
main48231-2B210i198712-198805
main48231-2B220i198808-199202
main48231-2B790i198911-199202
main48231-2B810i198911-199202
48258AINSULATOR, REAR COIL SPRING, LOWER
main48258-32010i198712-199202
48341BUMPER, REAR SPRING
main48341-20090i198712-199202
main48341-20100i198808-199202
main48341-20120i198712-199202
main48341-21010i198712-199211
48409CAM SUB-ASSY, REAR SUSPENSION TOE ADJUST
main48409-20030i198808-199202
main48409-32020i198712-199202
48452RPLATE, REAR SUSPENSION TOE ADJUST, NO.2
main48452-20010i198808-199202
main48452-32020i198712-199202
48530ABSORBER ASSY, SHOCK, REAR RH
main48530-20200i198712-199202
main48530-20240i198712-199202
main48530-20300i198712-199202
main48530-20320i198712-199202
main48530-20410i198911-199005
main48530-20410i198712-199202
main48530-20450i198808-199202
main48531-80214i198712-199211
48540ABSORBER ASSY, SHOCK, REAR LH
main48531-80214i198712-199211
main48540-20200i198712-199202
main48540-20240i198712-199202
main48540-20300i198712-199202
main48540-20320i198712-199202
main48540-20410i198712-199202
main48540-20450i198808-199202
48580ACAP ASSY, SHOCK ABSORBER
main48580-20020i198712-198911
main48580-20040i198911-199202
main48590-20010i198911-199202
48703CNUT(FOR REAR SUSPENSION ARM)
main90170-14006i198808-199202
main90179-12063i198712-199202
BODY SIDE
main90179-14019i198712-199202
CARRIER SIDE
48703DWASHER(FOR REAR SUSPENSION ARM)
main90109-12034i198911-199202
BODY SIDE
main90201-14017i198906-199202
main90201-14017i198712-198906
CARRIER SIDE
main90209-13005i198808-199202
main90209-13008i198712-198906
BODY SIDE
48703EBOLT(FOR REAR SUSPENSION ARM)
main90105-12132i198712-199202
main90105-12159i198712-198906
main90105-14036i198712-199202
main90109-12034i198906-199202
main90119-12083i198808-199202
main90119-12126i198808-199202
main90119-14024i198808-199202
48710AARM ASSY, REAR SUSPENSION, NO.1 RH
main48710-20060i198712-199106
main48710-20080i198712-199202
main48710-20090i198808-199108
main48710-20170i199108-199202
main48710-20220i199106-199202
48720AARM ASSY, REAR SUSPENSION, NO.1 LH
main48710-20090i198808-199108
main48710-20170i199108-199202
main48720-20050i198712-199106
main48720-20060i198712-199202
main48720-20090i199106-199202
48730AARM ASSY, REAR SUSPENSION, NO.2
main48730-20030i198712-199202
main48730-20050i198808-199108
main48730-20060i198712-199202
main48730-20130i199108-199202
48750SUPPORT ASSY, REAR SUSPENSION
main48750-20040i198808-199202
main48750-20050i198712-199202
main48750-20070i198712-199202
48750ANUT(FOR REAR SUPPORT TO REAR SHOCK ABSORBER)
main90179-14015i198712-199202
main94182-11400i198808-199202
48750BCOLLAR(FOR REAR SUPPORT TO REAR SHOCK ABSORBER)
main90387-15012i198712-199202
48750GNUT(FOR REAR SUSPENSION SUPPORT)
main90179-08122i198712-199202
48753COVER, REAR SUSPENSION SUPPORT
main48753-12010i198712-199202
main48753-12020i198712-199202
main48753-16010i198808-199202
48780AROD ASSY, STRUT, REAR
main48780-20030i198808-199202
main48780-20040i198712-199202
48780BBOLT(FOR STRUT ROD)
main90119-12131i198712-199202
48780CNUT(FOR STRUT ROD)
main90179-12062i198712-199202
CARRIER SIDE
main90179-12063i198808-199202
BODY SIDE
main90179-12065i198712-199202
BODY SIDE
48812BAR, STABILIZER, REAR
main48812-20250i198712-199202
main48812-20270i198712-199202
main48812-20300i198712-198911
main48812-20370i198808-199202
main48812-20650i198911-199202
main48812-20670i198911-199202
48818BUSH, STABILIZER, REAR
main48818-12150i198712-198911
main48818-12160i198712-198911
main48818-20070i198911-199202
main48818-20080i198712-199202
main48818-20100i198911-199202
48830LINK ASSY, REAR STABILIZER
main48830-20010i198808-199202
main48830-32010i198712-199202
48830ANUT(FOR REAR STABILIZER LINK)
main90179-10054i198712-199202
48832ABRACKET, REAR STABILIZER BAR, NO.1
main48832-20020i198712-199202
main48832-20030i198808-199202
main48832-32020i198712-199202
main48832-32020i198808-199202
4855912070COVER, SHOCK ABSORBER, DUST
9161560820

33 parts on this diagram · 4 diagrams in section
