Toyota CORONACENTER SUPPORT & PLANETARY SUN GEAR (ATM)

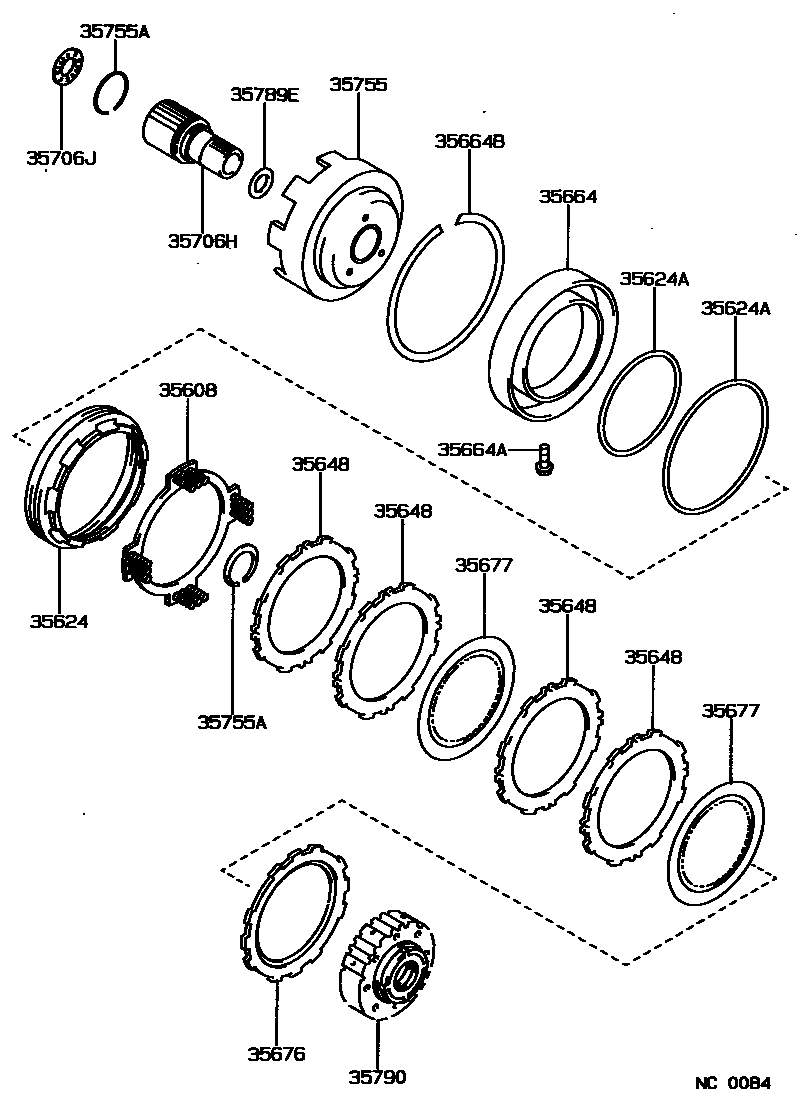

Parts diagram
35608SPRING SUB-ASSY, 2ND BRAKE PISTON RETURN
main35608-32010i198712-199211
35624PISTON, 2ND BRAKE
main35624-32010i198712-199211
35624ARING, O (FOR 2ND BRAKE PISTON)
main90301-99021i198712-199211
main90301-99023i198712-199211
35648PLATE, CLUTCH (FOR 2ND BRAKE)
main35648-32010i198712-199211
35664CYLINDER, 2ND BRAKE
main35664-32010i198712-199211
35664ABOLT (FOR 2ND BRAKE CYLINDER)
main90109-06060i198712-199211
35664BRING, HOLE SNAP (FOR 2ND BRAKE CYLINDER)
main90521-99013i198712-199211
35676FLANGE, BRAKE (FOR 2ND BRAKE)
main35676-32010i198712-199211
35677DISC, CLUTCH (FOR 2ND BRAKE)
main35677-20020i198712-199101
main35677-20040i199101-199202
main35677-20050i199107-199211
main35677-30040i198712-199211
main35677-32050i198712-199202
35706HGEAR SUB-ASSY, PLANETARY SUN
main35706-32012i198712-198907
main35706-32030i198907-199202
35706JBEARING, THRUST NEEDLE ROLLER (FOR PLANETARY SUN GEAR)
main90374-30006i198712-199211
35755DRUM, SUN GEAR INPUT
main35755-32020i198712-199211
35755ARING, SHAFT SNAP (FOR SUN GEAR INPUT DRUM)
main90520-44002i198712-198911
main90520-44002i198911-199211
main90520-47003i198712-198911
main90520-47003i198810-198911
main90520-47003i198712-199211
main90520-47003i198911-199211
35789ERACE, THRUST BEARING (FOR PLANETARY SUN GEAR)
main35789-22010i198712-199211
35790CLUTCH ASSY, 1 WAY
main35790-20010i198909-198911
main35790-32020i198712-198909
main35790-32050i198909-199211

15 parts on this diagram · 1 diagram in section
