Toyota COROLLA WAGONMETER

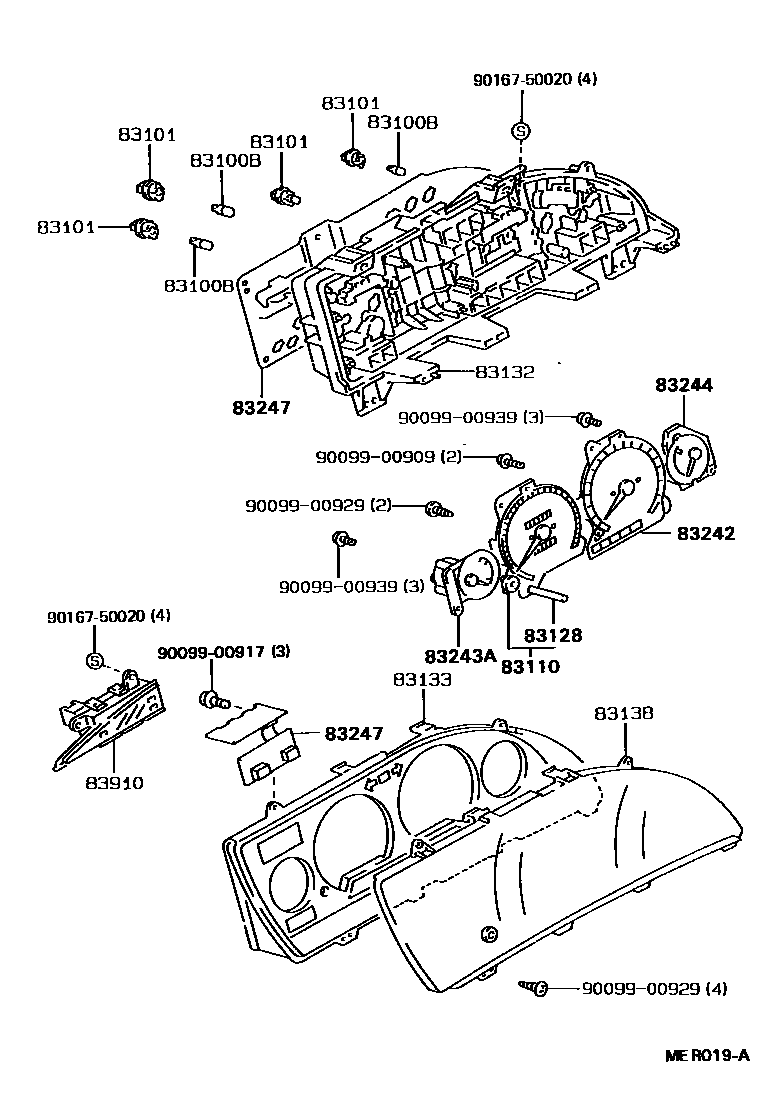

Parts diagram
83100BBULB, COMBINATION METER, NO.1
main83101-20060i199009-199205
12V 1.4W,W(SOCKET)
main83109-12030×3i199009-199508
12V 3.4W,BLUE CAP
main90981-11018×7i199009-199205
12V 1.2W W/O SOCKET
main99132-12034i199009-199508
12V 3.4W
83101SOCKET SUB-ASSY, COMBINATION METER BULB
main83101-14030×4i199009-199508
12V 3.4W BULB
main83101-14040×7i199009-199205
12V 1.4W BULB
83110SPEEDOMETER ASSY
main83110-1E321i199009-199205
main83110-1E361i199009-199205
main83110-1E411i199009-199508
83128KNOB, TRIP COUNTER
main83128-14630i199009-199508
83132CASE, COMBINATION METER
main83132-1A250i199009-199205
main83132-1A270i199009-199508
83133PLATE, COMBINATION METER, NO.1
main83133-13090i199009-199205
main83133-13110i199009-199508
main83133-13250i199009-199205
83138GLASS, SPEEDOMETER
main83138-1A010i199009-199205
main83138-1A030i199009-199508
83242TACHOMETER ASSY, ENGINE
main83242-1E031i199009-199205
main83242-1E051i199009-199508
83243AGAUGE SUB-ASSY, FUEL RECEIVER
main83243-1A231i199009-199205
main83243-1A251i199009-199508
83244GAUGE SUB-ASSY, WATER TEMPERATURE RECEIVER
main83244-1A651i199009-199205
main83244-1A671i199009-199508
83247PLATE, METER CIRCUIT
main83247-13710i199009-199205
main83247-13730i199009-199508
main83247-1E561i199009-199205
main83247-1E700i199009-199508
ED MONITER
83910CLOCK ASSY
main83910-12400i199009-199205
JECO
main83910-12410i199009-199508
main83910-12450i199009-199205
RHYTHM
9009900909
9009900917
9009900929
9009900939
9016750020

17 parts on this diagram · 3 diagrams in section

METER for Toyota COROLLA WAGON

This section contains 29 genuine Toyota parts for the METER system of the Toyota COROLLA WAGON. Key components include: BULB, COMBINATION METER, NO.1, SOCKET SUB-ASSY, COMBINATION METER BULB, SPEEDOMETER ASSY, KNOB, TRIP COUNTER, CASE, COMBINATION METER.
