EPC Data

Toyota COROLLA VERSOMIRROR

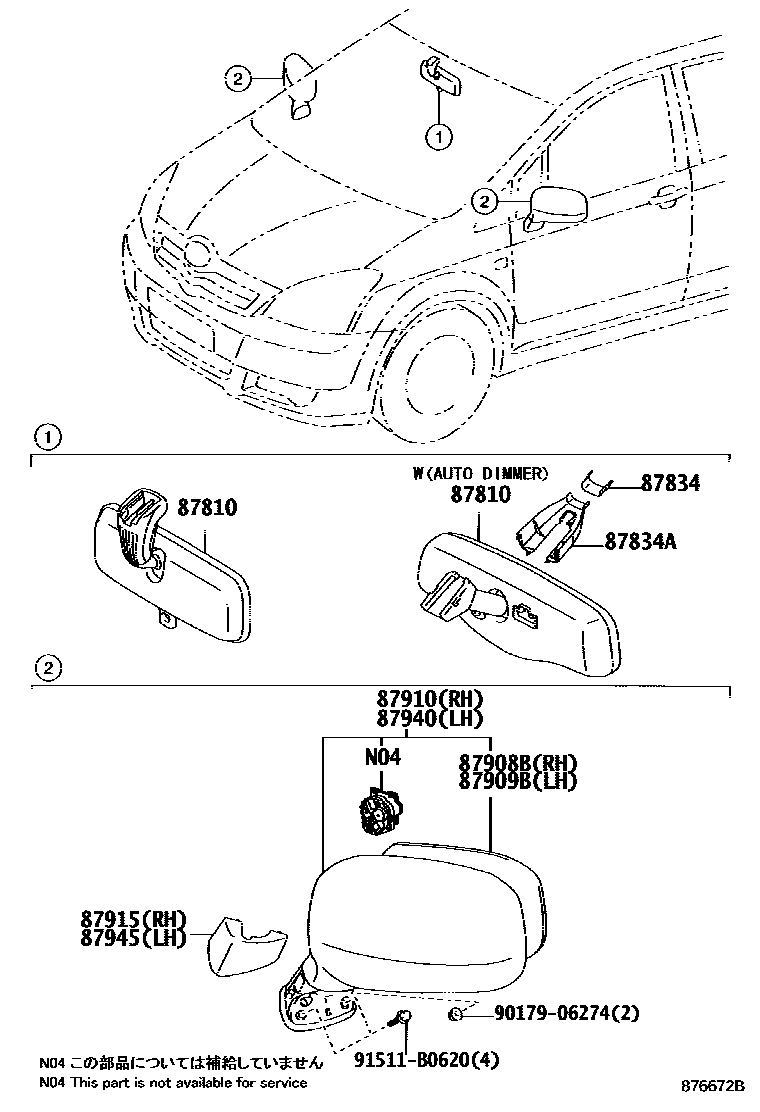

Parts diagram
87810MIRROR ASSY, INNER REAR VIEW
main87810-05040i200402-200610
main87810-05041i200611-200612
main87810-05042i200705
main87810-0D010i200402-200406
main87810-0D011i200705
LUNA PACKAGE
87834COVER, INNER REAR VIEW MIRROR STAY HOLDER
main87818-0F010i200402-200705
87834ACOVER, INNER REAR VIEW MIRROR STAY HOLDER, NO.2
main87834-05020i200402-200508
87908BMIRROR SUB-ASSY, RH
main87908-0F020supersedes 87908-0F010i200402-200508
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main87908-0F040supersedes 87908-0F030i200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
87909BMIRROR SUB-ASSY, LH
main87909-0F020supersedes 87909-0F010i200402-200508
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
main87909-0F040supersedes 87909-0F030i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER)
87910MIRROR ASSY, OUTER REAR VIEW, RH
main87910-0F020-A0supersedes 87910-0F010-A0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SUPER WHITE 2,040
main87910-0F020-B0supersedes 87910-0F010-B0i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SILVER ME.,1C0
main87910-0F020-B1supersedes 87910-0F010-B1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY M.M.,1C3
main87910-0F020-B2supersedes 87910-0F010-B2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY ME.,1G3
main87910-0F020-B3supersedes 87910-0F010-B3i200709-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MEDIUM SILVER ME.,1F8
main87910-0F020-C0supersedes 87910-0F010-C0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BLACK MC.,209
main87910-0F020-D1supersedes 87910-0F010-D1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK. RED M.M.,3Q3
main87910-0F020-D2supersedes 87910-0F010-D2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SU.RED 3,3J6
main87910-0F020-D3supersedes 87910-0F010-D3i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MAROON MC.,3N0
main87910-0F020-E0supersedes 87910-0F010-E0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BEIGE M.M.,4S0
main87910-0F020-G0supersedes 87910-0F010-G0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN M.M.,6S3
main87910-0F020-G1supersedes 87910-0F010-G1i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN MC.,6U9
main87910-0F020-J0supersedes 87910-0F010-J0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE M.M.,8P4
main87910-0F020-J1supersedes 87910-0F010-J1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE,8Q4
main87910-0F020-J2supersedes 87910-0F010-J2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),LT.BLUE M.M.,8S1
main87910-0F020-J3supersedes 87910-0F010-J3i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE MC.,8S6
main87910-0F040-A0supersedes 87910-0F030-A0i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SUPER WHITE 2,040
main87910-0F040-B0supersedes 87910-0F030-B0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SILVER ME.,1C0
main87910-0F040-B1supersedes 87910-0F030-B1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY M.M.,1C3
main87910-0F040-B2supersedes 87910-0F030-B2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY ME.,1G3
main87910-0F040-B3supersedes 87910-0F030-B3i200709-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MEDIUM SILVER ME.,1F8
main87910-0F040-C0supersedes 87910-0F030-C0i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BLACK MC.,209
main87910-0F040-D1supersedes 87910-0F030-D1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK. RED M.M.,3Q3
main87910-0F040-D2supersedes 87910-0F030-D2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SU.RED 3,3J6
main87910-0F040-D3supersedes 87910-0F030-D3i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MAROON MC.,3N0
main87910-0F040-E0supersedes 87910-0F030-E0i200705-200709
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BEIGE M.M.,4S0
main87910-0F040-G0supersedes 87910-0F030-G0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN M.M.,6S3
main87910-0F040-G1supersedes 87910-0F030-G1i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN MC.,6U9
main87910-0F040-J0supersedes 87910-0F030-J0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE M.M.,8P4
main87910-0F040-J1supersedes 87910-0F030-J1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE,8Q4
main87910-0F040-J2supersedes 87910-0F030-J2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),LT.BLUE M.M.,8S1
main87910-0F040-J3supersedes 87910-0F030-J3i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE MC.,8S6
87915COVER, OUTER MIRROR, RH
main87915-0F010-A0i200705-200902
SUPER WHITE 2,040
main87915-0F010-B0i200705-200902
SILVER ME.,1C0
main87915-0F010-B1i200402-200705
GRAY M.M.,1C3
main87915-0F010-B2i200705-200902
GRAY ME.,1G3
main87915-0F010-B3i200709-200902
MEDIUM SILVER ME.,1F8
main87915-0F010-C0i200705-200902
BLACK MC.,209
main87915-0F010-D1i200402-200705
DK. RED M.M.,3Q3
main87915-0F010-D2i200705-200902
SU.RED 3,3J6
main87915-0F010-D3i200705-200807
MAROON MC.,3N0
main87915-0F010-E0i200705-200709
BEIGE M.M.,4S0
main87915-0F010-G0i200402-200705
DK. GREEN M.M.,6S3
main87915-0F010-G1i200705-200807
DK.GREEN MC.,6U9
main87915-0F010-J0i200402-200705
DK. BLUE M.M.,8P4
main87915-0F010-J1i200402-200705
DK. BLUE,8Q4
main87915-0F010-J2i200402-200705
LT. BLUE M.M.,8S1
main87915-0F010-J3i200705-200902
DK.BLUE MC.,8S6
main87915-0F020-A0i200705-200902
SUPER WHITE 2,040
main87915-0F020-B0i200402-200705
SILVER ME.,1C0
main87915-0F020-B1i200402-200705
GRAY M.M.,1C3
main87915-0F020-B2i200705-200902
GRAY ME.,1G3
main87915-0F020-C0i200705-200902
BLACK MC.,209
main87915-0F020-D1i200402-200705
DK. RED M.M.,3Q3
main87915-0F020-D2i200705-200902
SU.RED 3,3J6
main87915-0F020-D3i200705-200807
MAROON MC.,3N0
main87915-0F020-E0i200705-200803
BEIGE M.M.,4S0
main87915-0F020-G0i200402-200705
DK.GREEN M.M.,6S3
main87915-0F020-G1i200705-200807
DK.GREEN MC.,6U9
main87915-0F020-J0i200402-200705
DK.BLUE M.M.,8P4
main87915-0F020-J1i200402-200705
DK.BLUE,8Q4
main87915-0F020-J2i200402-200705
LT.BLUE M.M.,8S1
main87915-0F020-J3i200705-200902
DK.BLUE MC.,8S6
main87915-0F020-B3i200709-200803
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MEDIUM SILVER ME.,1F8
87940MIRROR ASSY, OUTER REAR VIEW, LH
main87940-0F020-A0supersedes 87940-0F010-A0i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SUPER WHITE 2,040
main87940-0F020-B0supersedes 87940-0F010-B0i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SILVER ME.,1C0
main87940-0F020-B1supersedes 87940-0F010-B1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY M.M.,1C3
main87940-0F020-B2supersedes 87940-0F010-B2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY ME.,1G3
main87940-0F020-B3supersedes 87940-0F010-B3i200709-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MEDIUM SILVER ME.,1F8
main87940-0F020-C0supersedes 87940-0F010-C0i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BLACK MC.,209
main87940-0F020-D1supersedes 87940-0F010-D1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK. RED M.M.,3Q3
main87940-0F020-D2supersedes 87940-0F010-D2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SU.RED 3,3J6
main87940-0F020-D3supersedes 87940-0F010-D3i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MAROON MC.,3N0
main87940-0F020-E0supersedes 87940-0F010-E0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BEIGE M.M.,4S0
main87940-0F020-G0supersedes 87940-0F010-G0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN M.M.,6S3
main87940-0F020-G1supersedes 87940-0F010-G1i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN MC.,6U9
main87940-0F020-J0supersedes 87940-0F010-J0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE M.M.,8P4
main87940-0F020-J1supersedes 87940-0F010-J1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE,8Q4
main87940-0F020-J2supersedes 87940-0F010-J2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),LT.BLUE M.M.,8S1
main87940-0F020-J3supersedes 87940-0F010-J3i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE MC.,8S6
main87940-0F040-A0supersedes 87940-0F030-A0i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SUPER WHITE 2,040
main87940-0F040-B0supersedes 87940-0F030-B0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SILVER ME.,1C0
main87940-0F040-B1supersedes 87940-0F030-B1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY M.M.,1C3
main87940-0F040-B2supersedes 87940-0F030-B2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),GRAY ME.,1G3
main87940-0F040-B3supersedes 87940-0F030-B3i200709-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MEDIUM SILVER ME.,1F8
main87940-0F040-C0supersedes 87940-0F030-C0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BLACK MC.,209
main87940-0F040-D1supersedes 87940-0F030-D1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK. RED M.M.,3Q3
main87940-0F040-D2supersedes 87940-0F030-D2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),SU.RED 3,3J6
main87940-0F040-D3supersedes 87940-0F030-D3i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MAROON MC.,3N0
main87940-0F040-E0supersedes 87940-0F030-E0i200705-200709
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),BEIGE M.M.,4S0
main87940-0F040-G0supersedes 87940-0F030-G0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN M.M.,6S3
main87940-0F040-G1supersedes 87940-0F030-G1i200705-200807
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.GREEN MC.,6U9
main87940-0F040-J0supersedes 87940-0F030-J0i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE M.M.,8P4
main87940-0F040-J1supersedes 87940-0F030-J1i200402-200705
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE,8Q4
main87940-0F040-J2supersedes 87940-0F030-J2i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),LT.BLUE M.M.,8S1
main87940-0F040-J3supersedes 87940-0F030-J3i200705-200902
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),DK.BLUE MC.,8S6
87945COVER, OUTER MIRROR, LH
main87945-0F010-A0i200705-200902
SUPER WHITE 2,040
main87945-0F010-B0i200402-200705
SILVER ME.,1C0
main87945-0F010-B1i200508-200705
GRAY M.M.,1C3
main87945-0F010-B2i200705-200902
GRAY ME.,1G3
main87945-0F010-B3i200709-200902
MEDIUM SILVER ME.,1F8
main87945-0F010-C0i200705-200902
BLACK MC.,209
main87945-0F010-D1i200402-200705
DK. RED M.M.,3Q3
main87945-0F010-D2i200705-200902
SU.RED 3,3J6
main87945-0F010-D3i200705-200807
MAROON MC.,3N0
main87945-0F010-E0i200402-200705
BEIGE M.M.,4S0
main87945-0F010-G0i200402-200705
DK. GREEN M.M.,6S3
main87945-0F010-G1i200705-200807
DK.GREEN MC.,6U9
main87945-0F010-J0i200402-200705
DK. BLUE M.M.,8P4
main87945-0F010-J1i200402-200705
DK. BLUE,8Q4
main87945-0F010-J2i200402-200705
LT. BLUE M.M.,8S1
main87945-0F010-J3i200705-200902
DK.BLUE MC.,8S6
main87945-0F020-A0i200402-200705
SUPER WHITE 2,040
main87945-0F020-B0i200705-200902
SILVER ME.,1C0
main87945-0F020-B1i200402-200705
GRAY M.M.,1C3
main87945-0F020-B2i200705-200902
GRAY ME.,1G3
main87945-0F020-C0i200402-200705
BLACK MC.,209
main87945-0F020-D1i200402-200705
DK. RED M.M.,3Q3
main87945-0F020-D2i200705-200902
SU.RED 3,3J6
main87945-0F020-D3i200705-200807
MAROON MC.,3N0
main87945-0F020-E0i200402-200705
BEIGE M.M.,4S0
main87945-0F020-G0i200402-200705
DK.GREEN M.M.,6S3
main87945-0F020-G1i200705-200807
DK.GREEN MC.,6U9
main87945-0F020-J0i200402-200705
DK.BLUE M.M.,8P4
main87945-0F020-J1i200402-200705
DK.BLUE,8Q4
main87945-0F020-J2i200402-200705
LT.BLUE M.M.,8S1
main87945-0F020-J3i200705-200902
DK.BLUE MC.,8S6
main87945-0F020-B3i200709-200803
OUTSIDE REAR VIEW MIRROR-WITH(HEATER),MEDIUM SILVER ME.,1F8
9017906274
91511B0620

11 parts on this diagram · 1 diagram in section

MIRROR for Toyota COROLLA VERSO

This section contains 11 genuine Toyota parts for the MIRROR system of the Toyota COROLLA VERSO. Key components include: MIRROR ASSY, INNER REAR VIEW, COVER, INNER REAR VIEW MIRROR STAY HOLDER, COVER, INNER REAR VIEW MIRROR STAY HOLDER, NO.2, MIRROR SUB-ASSY, RH, MIRROR SUB-ASSY, LH.
