Toyota COROLLA/MATRIX (NAP)ABS & VSC

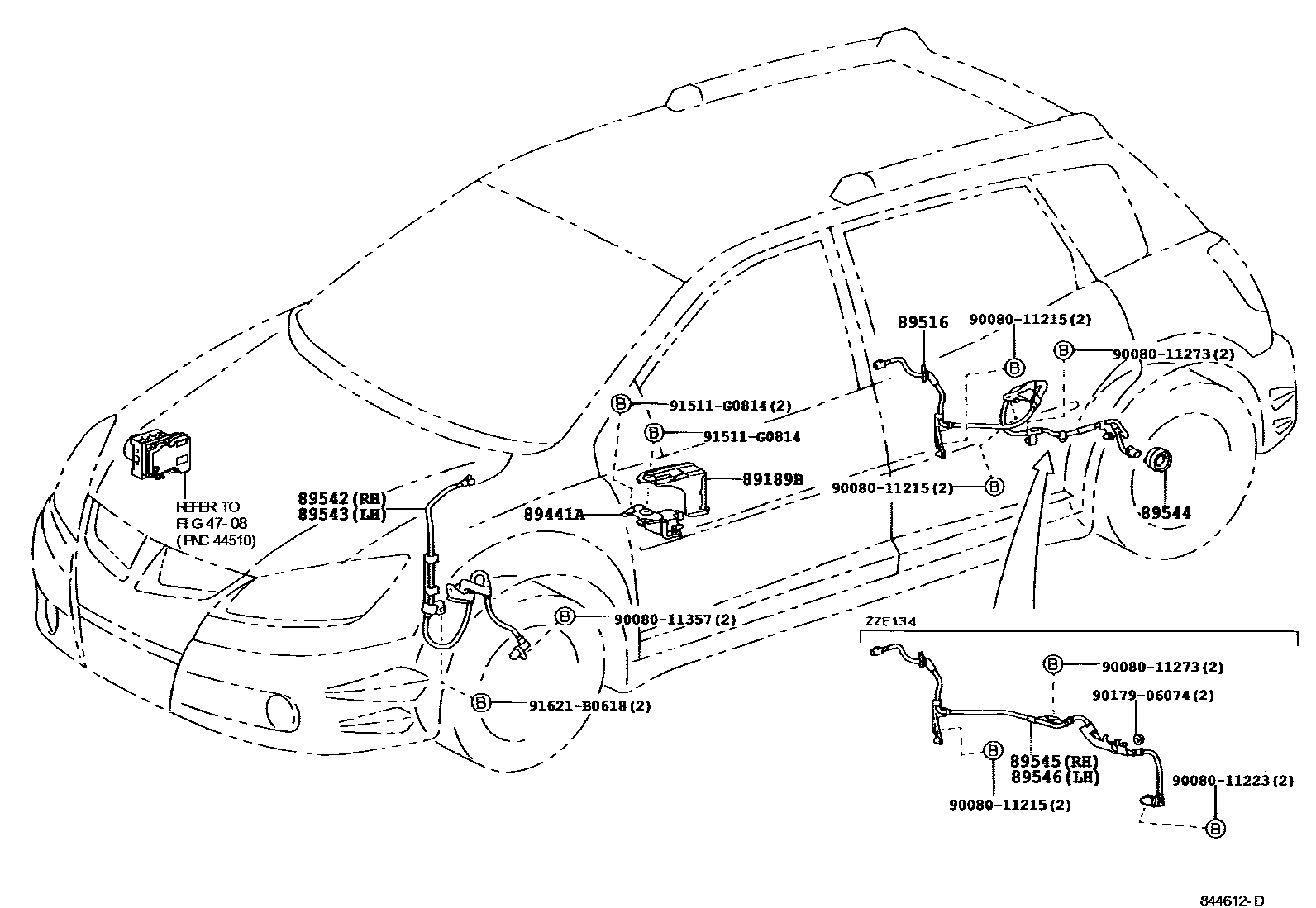

Parts diagram
4708BRAKE TUBE & CLAMP
89189BBRACKET, YAWRATE SENSOR
main89189-12020i200201-200405
main89189-12060i200405-200607
89441ASENSOR, DECELERATION
main89440-12080i200201-200405
main89440-12090i200405-200607
89516WIRE, SKID CONTROL SENSOR
main89516-12010i200201-200405
RH
main89516-12040i200405
LH
89542SENSOR, SPEED, FRONT RH
main89542-02050i200405
89543SENSOR, SPEED, FRONT LH
main89543-02050i200405
89544SENSOR, SKID CONTROL
main89544-02020×2i200405-200801
89545SENSOR, SPEED, REAR RH
main89545-01010i200405-200607
89546SENSOR, SPEED, REAR LH
main89546-01010i200405-200607
9008011215
9008011223
9008011273
9008011357
9017906074
91511G0814
91621B0618

16 parts on this diagram · 3 diagrams in section

ABS & VSC for Toyota COROLLA/MATRIX (NAP)

This section contains 27 genuine Toyota parts for the ABS & VSC system of the Toyota COROLLA/MATRIX (NAP). Key components include: BRAKE TUBE & CLAMP, SWITCH & RELAY & COMPUTER, BRACKET, RELAY, BUZZER ASSY, SKID CONTROL, RELAY, SKID CONTROL NO.2.
