Toyota COROLLA LEVINBACK DOOR LOCK & HANDLE

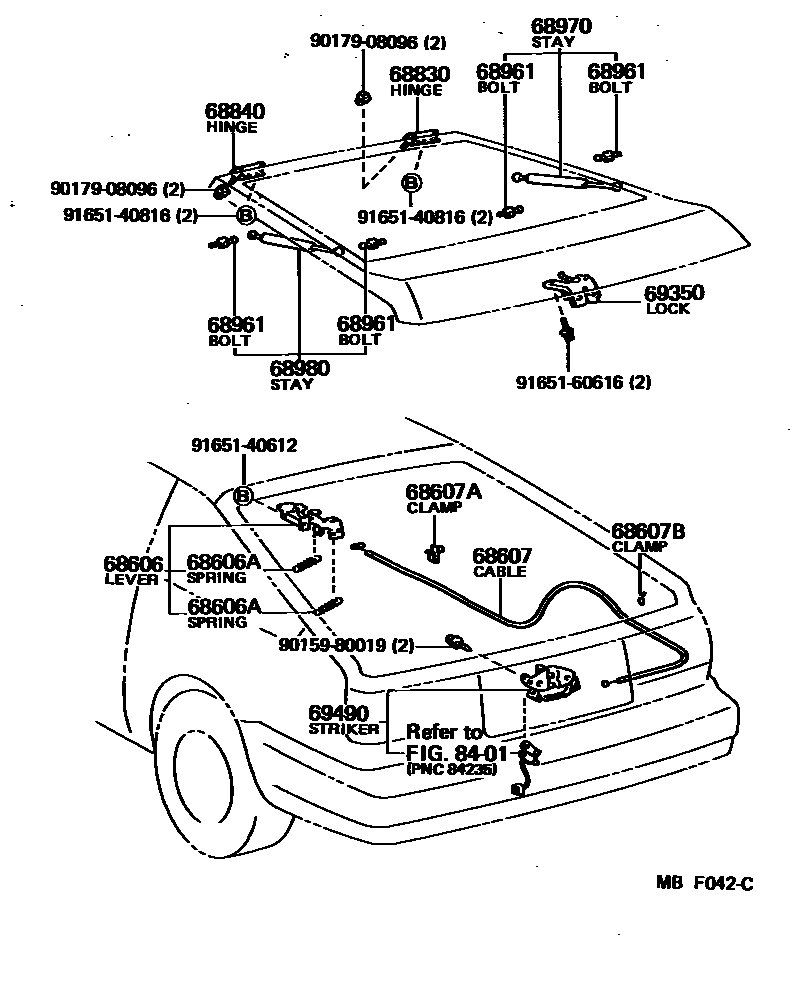

Parts diagram
68606LEVER SUB-ASSY, BACK DOOR LOCK OPEN
main64606-16030i198305-198704
68606ASPRING, TENSION(FOR BACK DOOR LOCK OPEN LEVER)
main90506-09004×2i198305-198704
68607CABLE SUB-ASSY, BACK DOOR LOCK CONTROL
main64607-12210i198305-198704
68607ACLAMP, NO.1(FOR BACK DOOR LOCK CONTROL CABLE)
main90467-12009i198305-198704
68607BCLAMP, NO.2(FOR BACK DOOR LOCK CONTROL CABLE)
main90464-00156×2i198305-198704
68830HINGE ASSY, BACK DOOR, RH
main68801-20020i198305-198704
68840HINGE ASSY, BACK DOOR, LH
main68801-20020i198305-198704
68961BOLT, BACK DOOR STAY
main68961-14020×4i198305-198409
main68961-16010×4i198409-198603
main68961-20051×4i198603-198704
68970STAY ASSY, BACK DOOR, RH
main68950-19435i198305-198505
main68950-19445i198305-198704
W/RR WIPER
main68950-19455i198401-198505
W/RR SPOILER
main68950-19465i198401-198505
W/RR WIPER & RR SPOILER
68980STAY ASSY, BACK DOOR
main68950-19435i198305-198505
main68950-19445i198305-198704
W/RR WIPER
main68950-19455i198401-198505
W/RR SPOILER
main68950-19465i198401-198505
W/RR WIPER & RR SPOILER
69350LOCK ASSY, BACK DOOR
main69350-12040i198305-198704
69490STRIKER ASSY, BACK DOOR LOCK
main69430-12080i198305-198704
main69430-12200i198305-198704
8401SWITCH & RELAY & COMPUTER
9015980019
9017908096
9165140612
9165140816
9165160616

18 parts on this diagram · 1 diagram in section

BACK DOOR LOCK & HANDLE for Toyota COROLLA LEVIN

This section contains 18 genuine Toyota parts for the BACK DOOR LOCK & HANDLE system of the Toyota COROLLA LEVIN. Key components include: LEVER SUB-ASSY, BACK DOOR LOCK OPEN, SPRING, TENSION(FOR BACK DOOR LOCK OPEN LEVER), CABLE SUB-ASSY, BACK DOOR LOCK CONTROL, CLAMP, NO.1(FOR BACK DOOR LOCK CONTROL CABLE), CLAMP, NO.2(FOR BACK DOOR LOCK CONTROL CABLE).
