Toyota COROLLA JPPPACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT

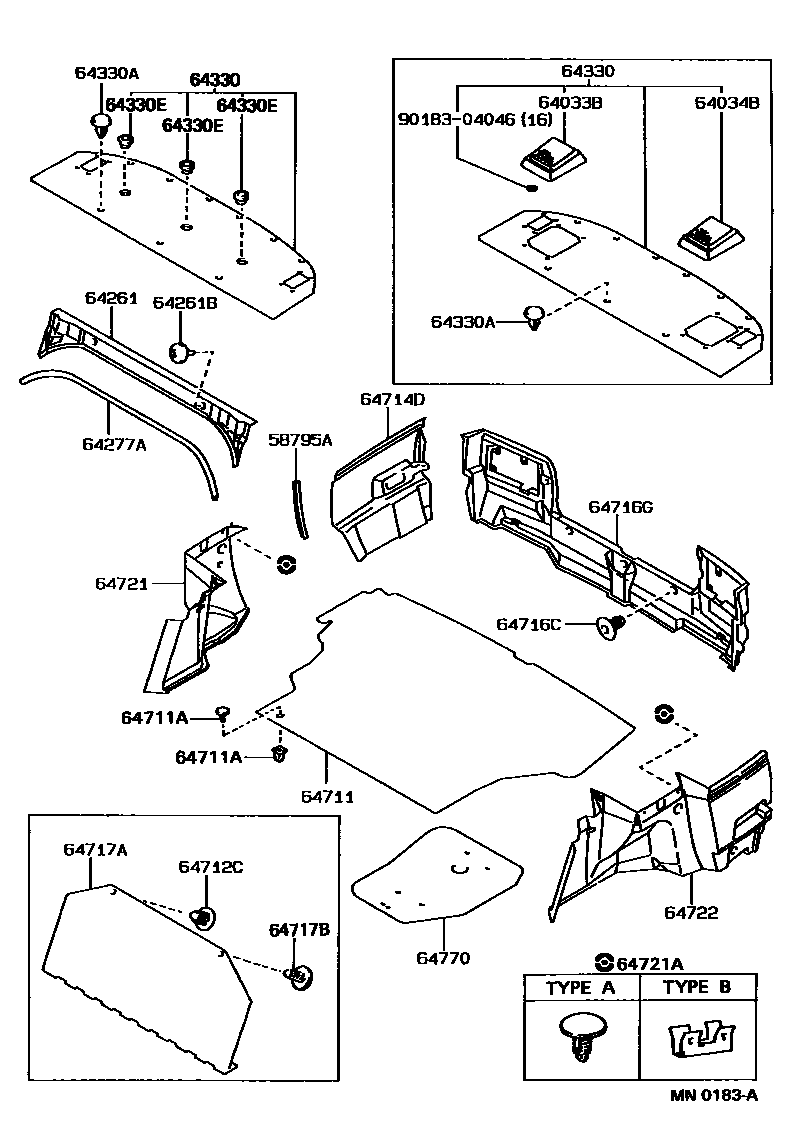

Parts diagram
58795ATRIM, JACK HOUSE OPENING
main58795-16020i198901-198908
64033BGRILLE SUB-ASSY, REAR SPEAKER, RH
main64033-12060-02i198708-198909
MAROON,TRIM3#
main64033-12060-03i198708-199009
SHADOW GRAY,TRIM1#
main64033-12060-04i198708-198909
DARK BLUE,TRIM8#
main64033-12060-05i198708-198908
DARK BEIGE,TRIM4#
main64033-12060-06i198908-198909
BROWN,TRIM4#
main64033-12060-B1i199009-199206
SHADOW GRAY,TRIM1#
main64033-12060-D0i198909-199206
MAROON,TRIM3#
main64033-12060-E0i198909-199206
BROWN,TRIM4#
main64033-12060-J0i198909-199206
DARK BLUE,TRIM8#
64034BGRILLE SUB-ASSY, REAR SPEAKER, LH
main64033-12060-02i198708-198909
MAROON,TRIM3#
main64033-12060-03i198708-199009
SHADOW GRAY,TRIM1#
main64033-12060-04i198708-198909
DARK BLUE,TRIM8#
main64033-12060-05i198708-198908
DARK BEIGE,TRIM4#
main64033-12060-06i198908-198909
BROWN,TRIM4#
main64033-12060-B1i199009-199206
SHADOW GRAY,TRIM1#
main64033-12060-D0i198909-199206
MAROON,TRIM3#
main64033-12060-E0i198909-199206
BROWN,TRIM4#
main64033-12060-J0i198909-199206
DARK BLUE,TRIM8#
64261GARNISH, ROOM PARTITION
main64261-12040-02i198708-199008
MAROON,TRIM3#
main64261-12040-03i198708-199008
SHADOW GRAY,TRIM1#
main64261-12040-04i199008-199206
DARK BLUE,TRIM8#
main64261-12040-05i198708-198908
DARK BEIGE,TRIM4#
main64261-12040-06i199008-199206
BROWN,TRIM4#
64261BCUSHION(FOR ROOM PARTITION GARNISH)
main90541-09060×2i199008-199206
64277AMOULDING, ROOM PARTITION TRIM
main64277-12040-02i199008-199206
MAROON,TRIM3#
main64277-12040-03i199008-199206
SHADOW GRAY,TRIM1#
main64277-12040-04i198708-199008
DARK BLUE,TRIM8#
main64277-12040-05i198708-198908
DARK BEIGE,TRIM4#
main64277-12040-06i198908-199008
BROWN,TRIM4#
64330PANEL ASSY, PACKAGE TRAY TRIM
main64330-12870-02i198708-198808
MAROON,TRIM3#
main64330-12870-03i198708-198808
SHADOW GRAY,TRIM1#
main64330-12870-04i198708-198808
DARK BLUE,TRIM8#
main64330-12870-05i198708-198808
DARK BEIGE,TRIM4#
main64330-12890-02i198708-198808
MAROON,TRIM3#; W(REAR SPEAKERS),MAROON,TRIM3#
main64330-12890-03i198708-198808
SHADOW GRAY,TRIM1#; W(REAR SPEAKERS),SHADOW GRAY,TRIM1#
main64330-12890-04i198708-198808
DARK BLUE,TRIM8#; W(REAR SPEAKERS),DARK BLUE,TRIM8#
main64330-12890-05i198708-198808
DARK BEIGE,TRIM4#; W(REAR SPEAKERS),DARK BEIGE,TRIM4#
main64330-1A170-02i198808-198909
MAROON,TRIM3#
main64330-1A170-03i198808-199008
SHADOW GRAY,TRIM1#
main64330-1A170-04i198808-198909
DARK BLUE,TRIM8#
main64330-1A170-05i198808-198908
DARK BEIGE,TRIM4#
main64330-1A170-06i198908-198909
BROWN,TRIM4#
main64330-1A170-D0i198909-199008
MAROON,TRIM3#
main64330-1A170-E0i198909-199008
BROWN,TRIM4#
main64330-1A170-J0i198909-199008
DARK BLUE,TRIM8#
main64330-1A180-02i199008-199206
MAR00N,TRIM3#
main64330-1A180-03i199008-199206
SHADOW GRAY,TRIM1#
main64330-1A180-04i199008-199206
DARK BLUE,TRIM8#
main64330-1A180-06i199008-199206
BROWN,TRIM4#
main64330-1A270-02i198808-198909
MAROON,TRIM3#; W(REAR SPEAKERS),MAROON,TRIM3#
main64330-1A270-03i199008-199009
W(REAR SPEAKERS),SHADOW GRAY,TRIM1#
main64330-1A270-04i198808-198909
DARK BLUE,TRIM8#; W(REAR SPEAKERS),DARK BLUE,TRIM8#
main64330-1A270-05i198808-198908
DARK BEIGE,TRIM4#; W(SPEAKER HOLES),DARK BEIGE,TRIM4#
main64330-1A270-06i198908-198909
BROWN,TRIM4#; W(REAR SPEAKERS),BROWN,TRIM4#
main64330-1A270-B2i199009-199206
DARK SMOKE GRAY,TRIM1#; W(REAR SPEAKERS),DARK SMOKE GRAY,TRIM1#
main64330-1A270-D0i198909-199008
W(REAR SPEAKERS),MAROON,TRIM3#
main64330-1A270-E0i199008-199206
W(REAR SPEAKERS),BROWN,TRIM4#
main64330-1A270-J0i198909-199008
W(REAR SPEAKERS),DARK BLUE,TRIM8#
64330ACLIP(FOR PACKAGE TRAY TRIM PANEL)
main90467-08046-03×3i198708-199009
GRAY,TRIM1#
main90467-08046-05×3i198708-198809
DARK BEIGE,TRIM4#
main90467-08046-12×3i198708-198807
MAROON,TRIM3#
main90467-08046-24×3i198708-198807
DARK BLUE,TRIM8#
main90467-08046-B1×3i199009-199206
SHADOW GRAY,TRIM1#
main90467-08046-D0×3i198807-198809
MAROON,TRIM3#
main90467-08046-E0×3i198908-199206
BROWN,TRIM4#
main90467-08046-E1×3i198809-198901
DARK BEIGE,TRIM4#
main90467-08046-J0×3i198807-198809
LIGHT BLUE,TRIM8#
64330EPLUG(FOR PACKAGE TRAY TRIM PANEL)
main90950-01436-02×3i198708-198909
MAROON,TRIM3#
main90950-01436-13×3i198708-199008
GRAY,TRIM1#
main90950-01436-16×3i198908-198909
BROWN,TRIM4#
main90950-01436-24×3i198708-198909
DARK BLUE,TRIM8#
main90950-01436-25×3i198708-198908
DARK BEIGE,TRIM4#
main90950-01436-B1×3i199009-199206
SHADOW GRAY,TRIM1#
main90950-01436-D0×3i198909-199206
MAROON,TRIM3#
main90950-01436-E1×3i198909-199206
BROWN,TRIM4#
main90950-01436-J0×3i198909-199206
DARK BLUE,TRIM8#
64711MAT, LUGGAGE COMPARTMENT FLOOR
main64711-12190-03i198708-198911
LIGHT GRAY,TRIM1#,3#,4#,8#
main64711-12200-03i199008-199206
W(SPLIT FOLD DOWN REAR SEAT),LIGHT GRAY,TRIM1#,3#,4#,8#
main64711-12270-03i198808-199008
LIGHT GRAY,TRIM1#,3#,4#,8#
64711ACLIP(FOR LUGGAGE COMPARTMENT FLOOR MAT)
main90467-07079-B3×4i199008-199206
LIGHT GRAY,TRIM1#,3#,4#,8#,MALE
main90467-10023×4i199008-199206
FEMALE
64712CCLIP(FOR LUGGAGE COMPARTMENT TRIM COVER)
main90467-10034-01×2i198708-199008
BLACK,TRIM1#,3#,4#,8#
64714DCOVER, LUGGAGE COMPARTMENT TRIM, SIDE, RH
main64714-12100-03i198708-199206
LIGHT GRAY,TRIM1#,3#,4#,8#
64716CCLIP(FOR LUGGAGE COMPARTMENT TRIM REAR COVER)
main90467-05014-23×15i198708-198809
GRAY,TRIM1#,3#,4#,8#
main90467-05014-B0×15i198809-199008
LIGHT GRAY,TRIM1#; LIGHT GRAY,TRIM1#,3#,4#,8#
64716GCOVER, LUGGAGE COMPARTMENT TRIM, REAR
main64716-12100-03i198708-199008
LIGHT GRAY,TRIM1#,3#,4#,8#
64717ACOVER, LUGGAGE COMPARTMENT TRIM, FRONT
main64717-01010-B0i199106-199206
LIGHT GRAY,TRIM1#,3#,4#,8#
main64717-12020-03i198708-199008
GRAY,TRIM1#,3#,4#,8#
main64717-12040-03i198808-199008
LIGHT GRAY,TRIM1#,3#,4#,8#
64717BCLIP(FOR LUGGAGE COMPARTMENT TRIM FRONT COVER)
main90467-05020-13i198809-198908
GRAY,TRIM1#,4#,8#
64721COVER, LUGGAGE COMPARTMENT TRIM, INNER RH
main64721-12040-03i198708-199206
LIGHT GRAY,TRIM1#,3#,4#,8#
main64721-12070-03i198808-198809
LIGHT GRAY,LIGHT GRAY,TRIM1#,4#,8#; LIGHT GRAY,TRIM1#,4#,8#
64721ACLIP(FOR LUGGAGE COMPARTMENT TRIM INNER COVER)
main90467-07042-03×2i198708-198807
GRAY,TRIM1#,3#,4#,8#
main90467-07042-B0×2i198807-198908
LIGHT GRAY,TRIM1#,3#,4#,8#
main90468-04132-03i198808-199206
LIGHT GRAY,TRIM1#,3#,4#,8#,TYPE B
64722COVER, LUGGAGE COMPARTMENT TRIM, INNER LH
main64722-12040-03i198708-199206
LIGHT GRAY,TRIM1#,3#,4#,8#
main64722-12080-03i198808-198809
LIGHT GRAY,LIGHT GRAY,TRIM1#,3#,4#,8#; LIGHT GRAY,TRIM1#,4#,8#
64770COVER ASSY, SPARE WHEEL
main64770-12100i198708-199206
main64770-12150i198808-199008
T135/70D15
main64770-16080i198808-199008
165SR13 OR 185/70R13
9018304046

22 parts on this diagram · 1 diagram in section

PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT for Toyota COROLLA JPP

This section contains 22 genuine Toyota parts for the PACKAGE TRAY PANEL & LUGGAGE COMPARTMENT MAT system of the Toyota COROLLA JPP. Key components include: TRIM, JACK HOUSE OPENING, GRILLE SUB-ASSY, REAR SPEAKER, RH, GRILLE SUB-ASSY, REAR SPEAKER, LH, GARNISH, ROOM PARTITION, CUSHION(FOR ROOM PARTITION GARNISH).
