Toyota COROLLA JPPWINDSHIELD WIPER

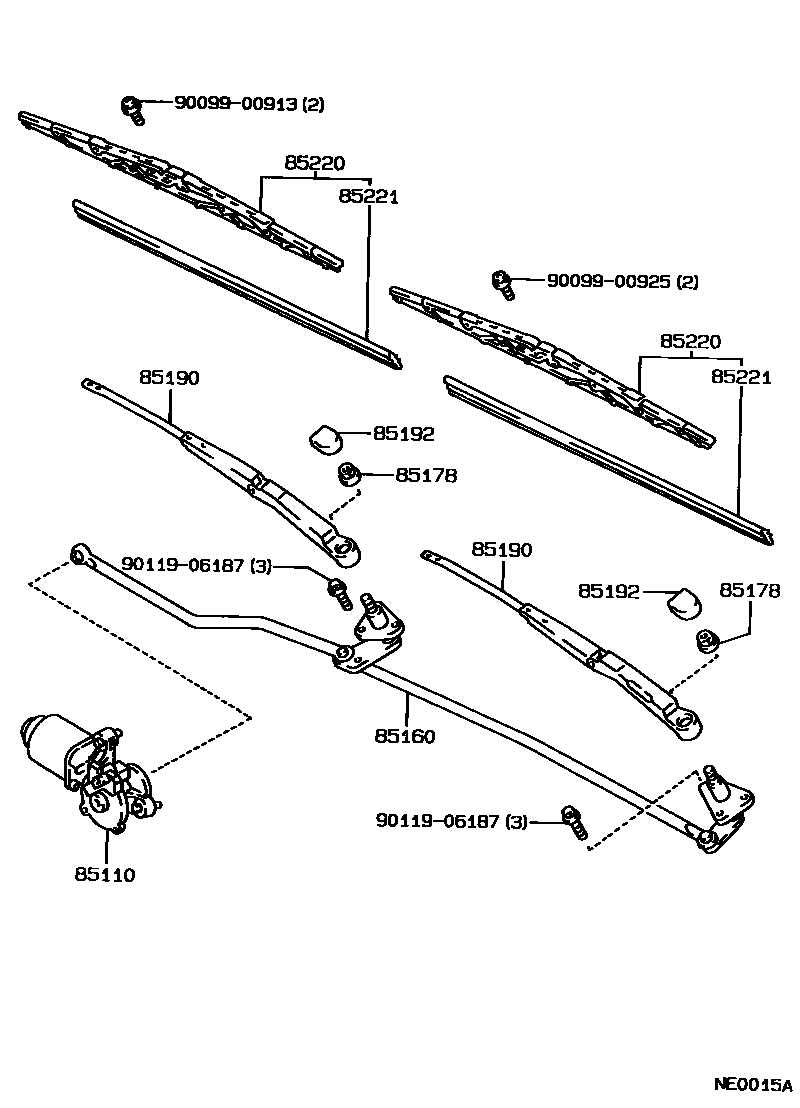

Parts diagram
85110MOTOR ASSY, WINDSHIELD WIPER
main85110-12660i198708-198808
main85110-12661i198808-198908
main85110-12662i198908-199206
main85110-12670i198708-198810
COLD SPEC
main85110-12671i198810-198908
COLD SPEC
main85110-12672i198908-199206
COLD SPEC
85160LINK ASSY, WINDSHIELD WIPER
main85160-12450i198708-198908
main85160-12451i198908-199206
main85160-12460i198708-199201
COLD SPEC
main85160-12461i199201-199206
COLD SPEC
main85160-12490i198802-198908
main85160-12491i198908-199009
main85160-12500i198802-199009
COLD SPEC
85178NUT (FOR FRONT WIPER ARM SETTING)
main90179-08113i198708-199206
85190ARM ASSY, WINDSHIELD WIPER
main85190-12840i198708-198908
LH
main85190-12841i198908-199206
LH
main85210-12250i198708-198908
RH
main85210-12251i198908-199206
RH
85192COVER, WINDSHIELD WIPER ARM
main85192-12800i198708-199108
main85192-12800i199108-199206
PLANT NO.A3#,M12,K21
main85292-12020i199108-199206
PLANT NO.B11
85220BLADE ASSY, WINDSHIELD WIPER
main85220-16340i198708-198808
RH
main85220-16880i198808-199206
RH
main85220-32600i198708-198808
LH
main85220-32860i198808-199206
LH
85221BLADE, WINDSHIELD WIPER
main85221-30100i198708-199206
RH
main85221-32050i198708-199206
LH
9009900913
9009900925
9011906187

10 parts on this diagram · 1 diagram in section

WINDSHIELD WIPER for Toyota COROLLA JPP

This section contains 10 genuine Toyota parts for the WINDSHIELD WIPER system of the Toyota COROLLA JPP. Key components include: MOTOR ASSY, WINDSHIELD WIPER, LINK ASSY, WINDSHIELD WIPER, NUT (FOR FRONT WIPER ARM SETTING), ARM ASSY, WINDSHIELD WIPER, COVER, WINDSHIELD WIPER ARM.
